Замена головного устройства Acura Integra 1994–2001 гг.

Открутите два винта с крестообразным шлицем, расположенных в самом заднем конце центральной консоли, рядом с полом.

Вставьте маленькую отвертку с плоским жалом в выемку в заднем углу накладки под винты со стороны водителя, непосредственно под рычагом стояночного тормоза, и аккуратно подденьте её.

Открутите два винта с крестообразным шлицем, которые находились под накладкой.

Возьмитесь за нижнюю часть задней секции консоли и поднимите её вверх, отводя от передней части автомобиля.

Снимите заднюю часть центральной консоли.

Выдвиньте пепельницу из центральной консоли до упора.

Нажмите вниз на металлическую пластину в верхней части пепельницы и продолжайте вытягивать лоток, пока он полностью не будет извлечён.

Открутите два винта с крестообразным шлицем, расположенные за пепельницей.

Снимите нижнюю часть консоли, в которой расположен прикуриватель, с остальной части центральной консоли.

Отсоедините электрический разъём прикуривателя: сначала нажмите на фиксатор сверху, затем вытяните разъём прямо из гнезда.

Открутите четыре винта с крестообразным шлицем, которые удерживают боковые части передней секции консоли.

Два винта находятся под нишей для радиоприёмника.

Два винта расположены на передних гранях боковых частей, по одному с каждой стороны.

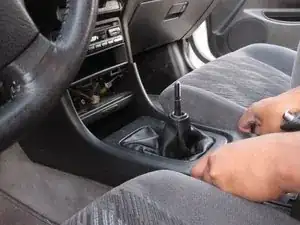

Снимите рукоятку переключения передач, открутив её против часовой стрелки.

Поднимите переднюю часть центральной консоли вверх и отведите от передней части автомобиля.

Возможно, потребуется дополнительно вытянуть ручку стояночного тормоза, чтобы обеспечить достаточно места для снятия передней части центральной консоли.

Для снятия штатного головного устройства Вам нужно лечь на спину так, чтобы голова была под приборной панелью. Используйте фонарик или налобный фонарь и смотрите вверх, на место установки головного устройства.

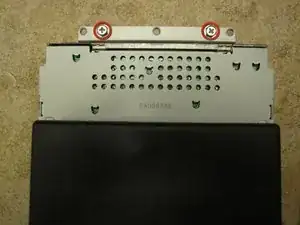

Воспользуйтесь очень короткой отверткой, чтобы открутить два винта с крестообразным шлицем, которые крепят головное устройство. Винты расположены шляпками вниз.

При достаточном освещении эти два винта довольно легко распознать, поскольку у них большие головки шестигранной формы.

Будьте предельно осторожны при откручивании этих винтов, поскольку металлические кронштейны за панелью имеют острые кромки. Рекомендуется использовать перчатки, чтобы избежать порезов.

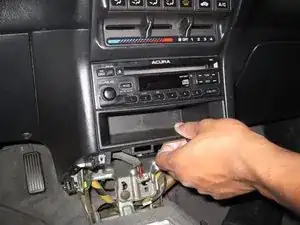

Возьмитесь за нишу под штатной магнитолой и потяните головное устройство на несколько сантиметров вперёд, чтобы вытащить его из панели.

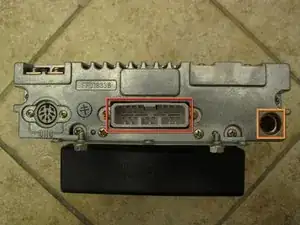

На задней панели головного устройства находятся разъёмы, которые необходимо отсоединить перед полным извлечением устройства.

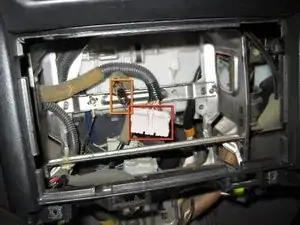

Отсоедините разъём, в котором собраны все провода питания и сигналов, от задней панели головного устройства: сначала нажмите вниз на маленькую защёлку сверху разъёма, затем потяните прямо наружу.

Отсоедините кабель антенны радиоприёмника от задней части головного устройства, аккуратно вытянув его.

После отсоединения этих двух элементов полностью вытащите головное устройство из панели.

При установке новой магнитолы убедитесь, что провода динамиков и сигналов не мешают устройству полностью зайти в своё посадочное место.

Если Вы устанавливаете нештатную магнитолу, повторное использование двух винтов с крестообразным шлицем не требуется, так как адаптерный кронштейн для головного устройства фиксируется в панели защёлками.
