Разобрать переключатель подогрева сидений Toyota Highlander 2012
Собака забралась на переднее сиденье Highlander и сместила ручку управления подогревом левого сиденья из штатного положения в модуле переключателя подогрева сидений. В этом руководстве показано, как разобрать переключатель подогрева сидений, чтобы закрепить потенциометры в их правильном положении.
Шаг 1

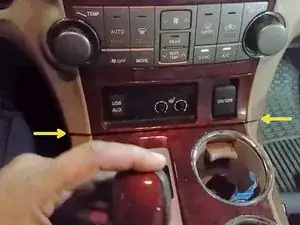

Установите ручку переключения передач в максимально нижнее положение, чтобы было проще снять декоративную панель.

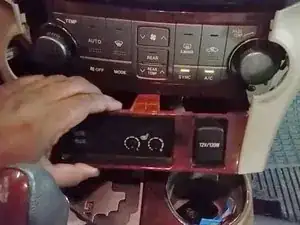

К счастью, панель легко снять. Схватите правую и левую облицовку секции панели — можно использовать инструмент для снятия обшивки, но я предпочитаю ручной контроль после поддевания края. Потяните наружу и слегка вверх с каждой стороны — уверенно, но осторожно.
Шаг 2

После оттягивания панели отсоедините три электрические вилки, нажав на защёлки каждого разъёма сзади каждого модуля.
Когда панель полностью отключена и снята, модуль управления подогревом легко выщелкивается из облицовки при нажатии на защёлки и выталкивании модуля наружу.
Шаг 3

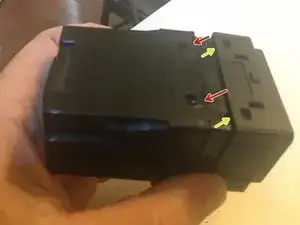

Сначала снимите верхнюю крышку, поддев малым плоским отвёрткой и аккуратно приподнимая каждую из четырёх защёлок. Я просто использовал ногти, чтобы приподнять край, перемещаясь вокруг модуля. Для того чтобы щёлкнуть и поднять эти защёлки, не требуется большого усилия.
Затем аналогичным образом снимите корпус модуля, поддев плоской отвёрткой пластик у каждой из четырёх защёлок и аккуратно поддевая сторону, при необходимости используя ногти.
Шаг 4

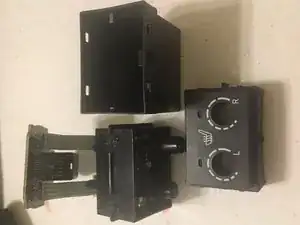

Модуль состоит из печатной платы с двумя ручками, выступающими спереди, и ещё одной печатной платы, вдавленной сзади.

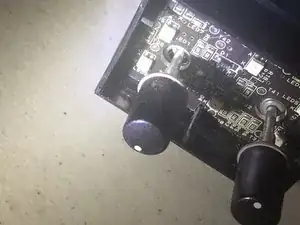

На фото видно, что потенциометр слева ослаблен.
Третье фото показывает два потенциометра и их ленточные кабели, подключённые к задней плате. Заднюю плату можно осторожно выдвинуть прямо из её укрытого положения. Обратите внимание, что задняя плата удерживается соединителем, сцеплённым с передней платой.
Шаг 5

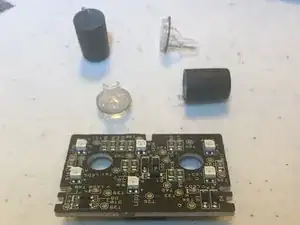

Чтобы закрепить ослабленный потенциометр, мне пришлось снять торцевые части ручек с их валов, а затем вывести плату с конических уступов вокруг модуля.
Держите каждый вал у основания платы и уверенно, но медленно тяните каждую торцевую часть ручки (чёрный торцевой элемент с прозрачной частью и тонкой прокладкой) от вала.
После снятия торцевых частей аккуратно выведите плату назад, используя пластиковый лопаточный инструмент или аналогичный инструмент по краям платы.
Шаг 6

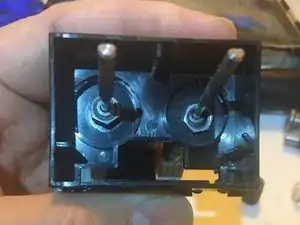

После снятия платы мы наконец получаем доступ к креплениям, используемым для фиксации потенциометров к центру модуля.
Я просто затянул гайку вручную до упора, а затем понял, что могу надеть на вал потенциометра глубокую головку 1/4". Думаю, головка 5/16" подходит лучше, но не затягивайте слишком сильно.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
