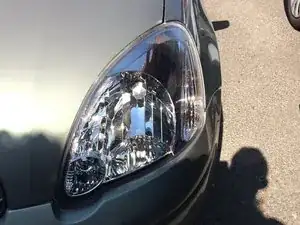

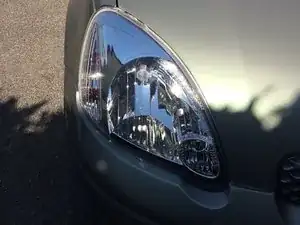

Замена оптического блока фары Toyota Yaris (Echo) 1999–2005 годов выпуска

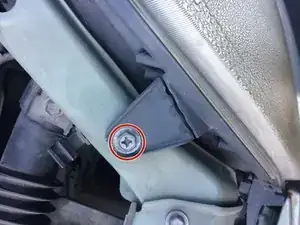

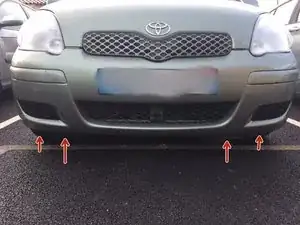

Открутите крестовые винты, крепящие передний бампер к автомобилю.

Всего необходимо снять 4 винта.

Если Вы меняете только одну фару, можно открутить винты только с одной стороны. Однако для надёжности рекомендуется снять все.

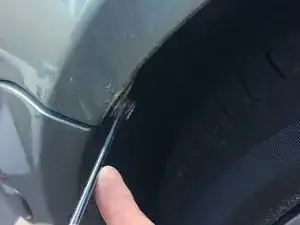

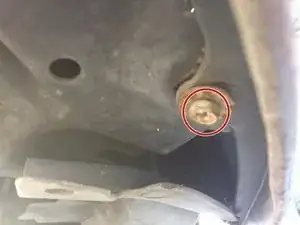

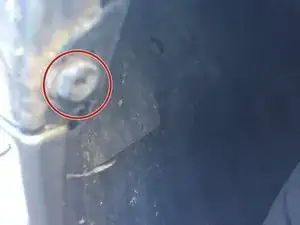

Открутите крестовый винт в арке колеса.

Можно использовать либо гаечный ключ, либо крестовую отвёртку.

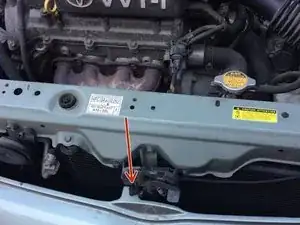

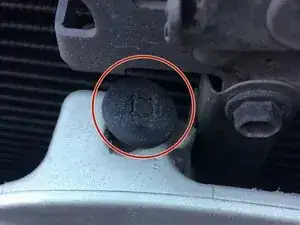

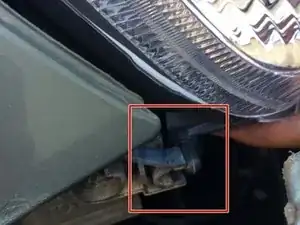

Освободите пластиковый фиксатор, соединяющий верхнюю часть бампера с серединой решётки радиатора.

Отсоедините крепление бампера.

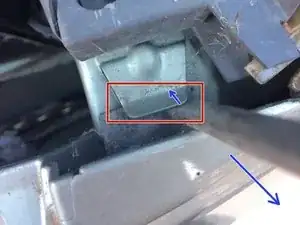

Воспользуйтесь большой отвёрткой или небольшой железной планкой, слегка подденьте элемент, как показано, пока он не отсоединится.

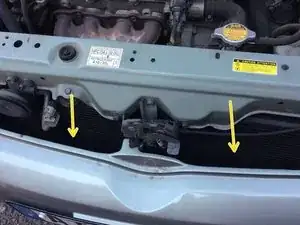

С каждой стороны от замка капота необходимо освободить по одному креплению.

Если Вы меняете только одну фару, достаточно отсоединить крепление только с одной стороны.

Полностью отведите бампер от фары, слегка потянув его наружу.

Снимите крестовый винт с боковой стороны фары (в передней части).

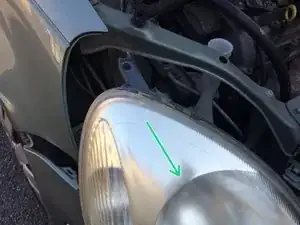

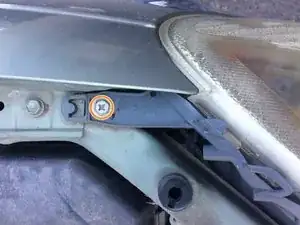

Также снимите крестовый винт с верхней части фары.

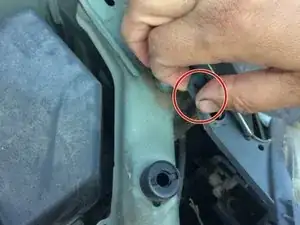

Поднимите верхнее крепление фары.

Отсоедините фару, потянув её вперёд.

Будьте осторожны — лампы всё ещё подключены. Не вытягивайте фару слишком сильно вперёд.

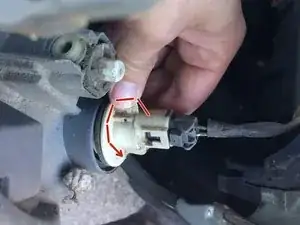

Поверните разъём лампы указателя поворота на четверть оборота против часовой стрелки.

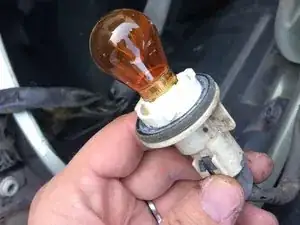

Извлеките лампу указателя поворота.

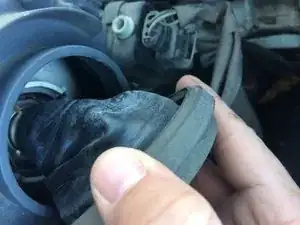

Снимите резиновый пыльник с задней части лампы дальнего света.

Отожмите фиксатор, снимите лампу дальнего света.

Поверните разъём лампы габаритов на четверть оборота против часовой стрелки.

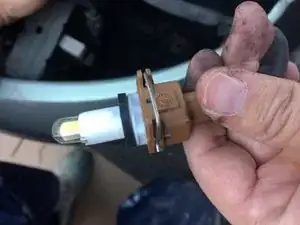

Извлеките лампу габаритов.

Поверните мотор коррекции наклона фары на четверть оборота против часовой стрелки.

Извлеките мотор коррекции наклона.

При обратной сборке убедитесь, что мотор установлен правильно. Может потребоваться регулировка, чтобы положение элемента управления на панели соответствовало нужному углу наклона фар.

При сборке фары убедитесь, что фара правильно установлена на место, прежде чем устанавливать обратно лампы, мотор коррекции и винты.

Проследите, чтобы пластиковый штифт сбоку фары плотно вошёл в кузовную деталь.
