2011–2017 Volkswagen Jetta. Замена генератора
Это руководство поможет Вам безопасно и правильно заменить генератор на Volkswagen Jetta 2011–2017 годов.
Шаг 1

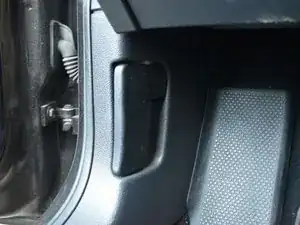

Защёлка расположена под рулевым колесом.
Шаг 2

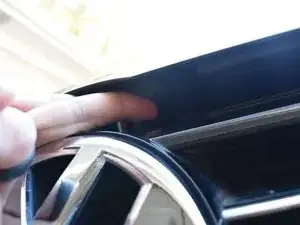

Найдите защёлку над эмблемой Volkswagen на решётке радиатора и откройте её.
Шаг 3

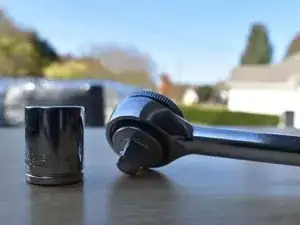

Для этого шага используйте трещотку с головкой 10 мм.

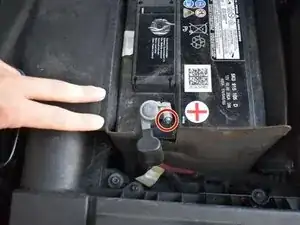

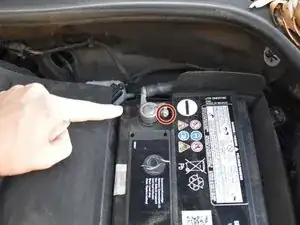

Ослабьте гайку на клемме, поворачивая против часовой стрелки.
Шаг 4

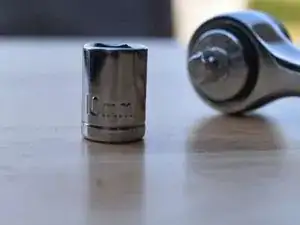

Для этого шага используйте трещотку с головкой 10 мм.
Ослабьте гайку на клемме, поворачивая против часовой стрелки.
Шаг 5

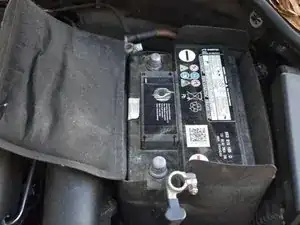

Убедитесь, что обе клеммы отключены, прежде чем продолжать.
Шаг 6

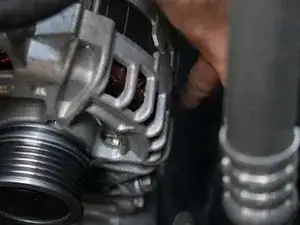

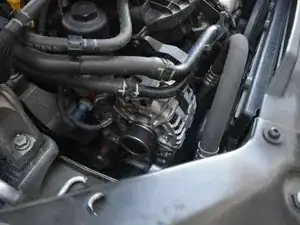

Генератор находится с левой стороны при взгляде на двигатель.
Шаг 7

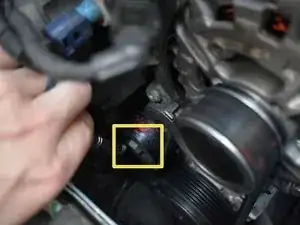

Болт натяжения ремня расположен слева, под генератором.
Шаг 8
Используя головку 11/16 дюйма, поверните по часовой стрелке, чтобы ослабить болт.
Шаг 9

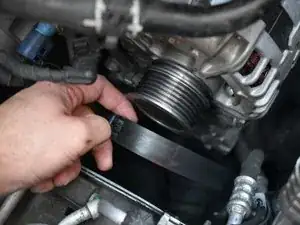

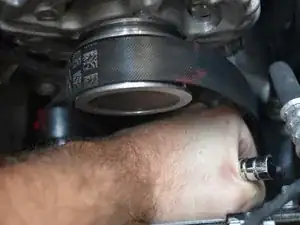

Сдвиньте ремень с генератора.
Не снимайте ремень полностью с двигателя.
Шаг 10

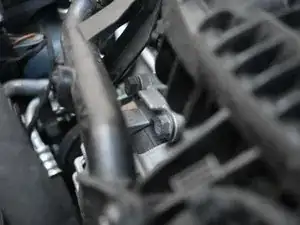

Найдите четыре винта, удерживающие генератор: два сверху и два снизу.
Шаг 11

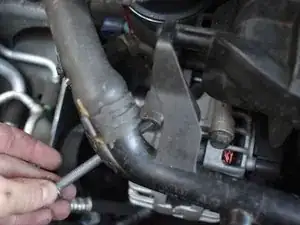

Снимите винты с помощью головки 1/2 дюйма.
Шаг 12

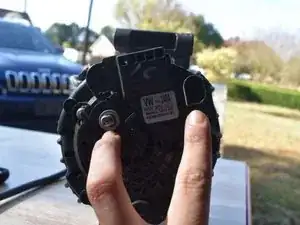

Снимите крышку и электрический разъём, расположенные справа от генератора, прежде чем снимать генератор.
Фото сделано после снятия генератора для лучшей наглядности.
Шаг 13

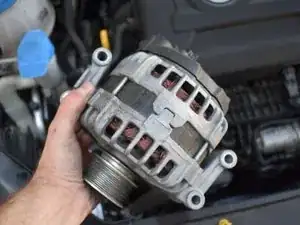

Вытащите генератор из моторного отсека, потянув влево и наружу.
Заключение
Для сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
