2004–2005 Honda Civic — ремонт/замена подсветки блоков управления климатом (ГАЛОГЕН/LED)

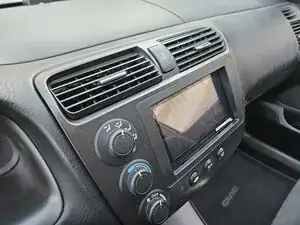

Если Вы заметили, что подсветка блоков управления климатом не работает, но сами органы управления функционируют, используйте это руководство для замены ламп. Лампочки, применяемые в кнопках управления климатом, являются лампами системы отопления/вентиляции/кондиционирования (HVAC) и со временем перегорают, из‑за чего ночью становится трудно видеть органы управления. В этом руководстве я покажу, как заменить их на Honda Civic 7‑го поколения 2004–2005 годов выпуска. Это относительно простая операция, но она отнимает некоторое время, поэтому заранее распланируйте работу.
Перед покупкой запасных ламп убедитесь, что они совместимы с бортовым напряжением Вашего автомобиля (обычно 12 В). LED‑лампы энергоэффективнее и служат дольше, тогда как галогенные лампы дают более традиционный вид.
Перед началом ремонта убедитесь, что зажигание выключено.
Примечание: Это руководство применимо только к моделям 2004–2005 годов. Honda Civic 2001–2003 годов отличается, поэтому процедура не одинаковая.
Шаг 1

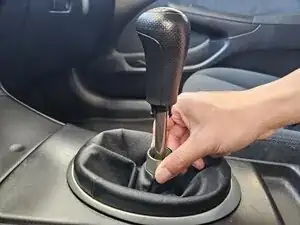

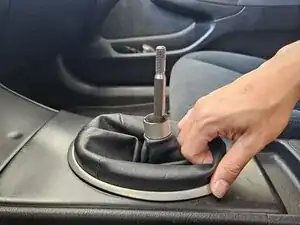

Оттяните вниз серебристую шайбу, чтобы разблокировать чехол рычага переключения передач.
Шаг 2
Отвинтите ручку рычага переключения передач и снимите её.
Шаг 3
Поднимите край чехла рычага и потяните вверх корпус рычага.
Может потребоваться небольшое усилие.
Шаг 4

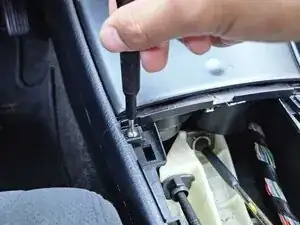

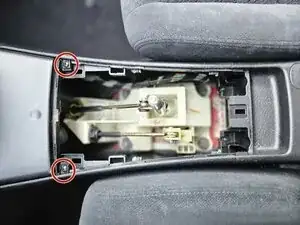

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два чёрных винта 17 мм рядом с подстаканником.
Шаг 5

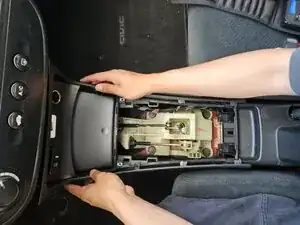

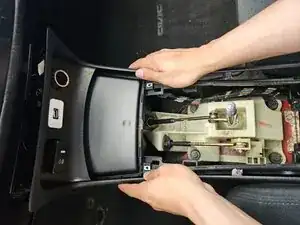

Потяните по сторонам центральной консоли, чтобы освободить защёлки.
Могут отпасть металлические клипсы — их можно прикрепить при сборке центральной консоли.
Шаг 6
Отключите разъём прикуривателя.
Если установлены дополнительные устройства, их также нужно будет отключить; запомните, куда принадлежали соединения.
Шаг 7

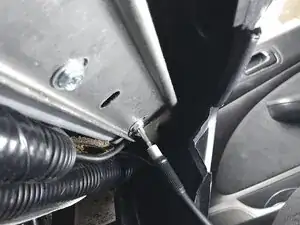

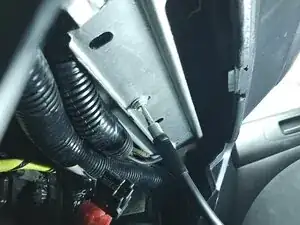

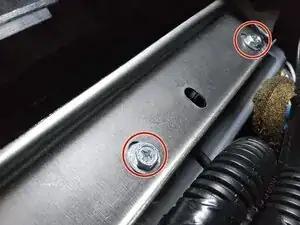

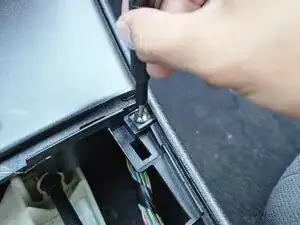

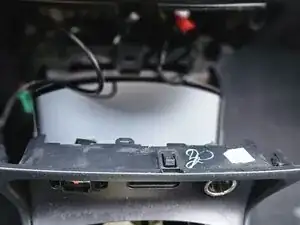

Используйте трещотку с головкой 8 мм или крестовую отвертку Phillips #2, чтобы открутить два винта 8 мм внутри центральной консоли и под отделением магнитолы.
Шаг 8

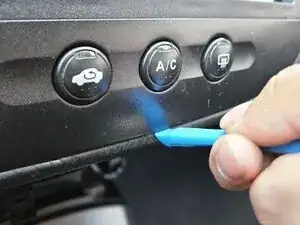

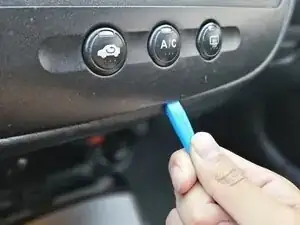

Используйте лопаточку для съёма облицовки, чтобы освободить защёлки вокруг головного устройства (корпуса радио).
Шаг 9

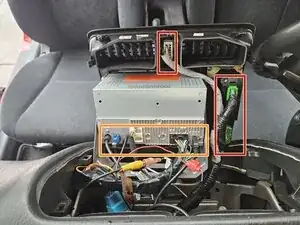

Откройте блок радио сверху, чтобы получить доступ к кабелям за ним.
Отключите каждый разъём от головного устройства.
При необходимости отключите разъёмы дополнительных устройств.
Для полезной информации о типах разъёмов и их отключении посмотрите это руководство: Распознавание и отключение кабельных разъёмов.
Если у Вас установлена штатная или дополнительная магнитола, запомните, куда идут все соединения.
Шаг 10

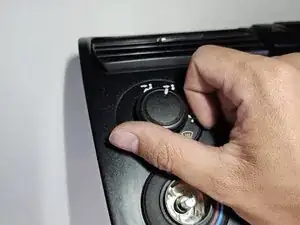

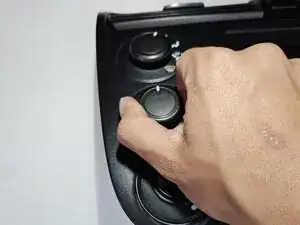

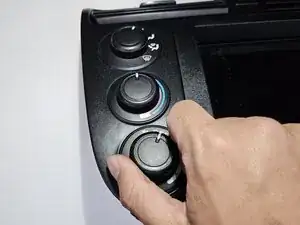

Тяните вертикально вверх ручки управления климатом, чтобы снять их.
Каждая ручка имеет уникальную форму под свой регулятор, поэтому подходит только в своё исходное положение.
Шаг 11

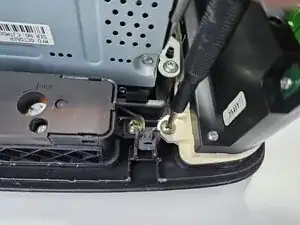

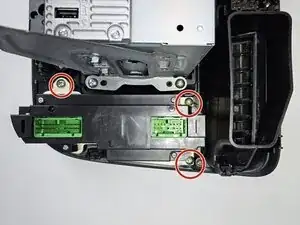

Используйте крестовую отвертку Phillips #2, чтобы выкрутить три винта 17 мм, крепящие модуль управления климатом к головному устройству.

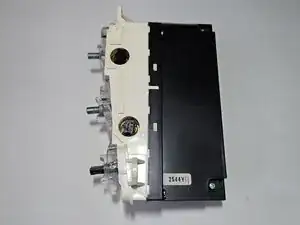

Снимите модуль управления климатом.
Шаг 12

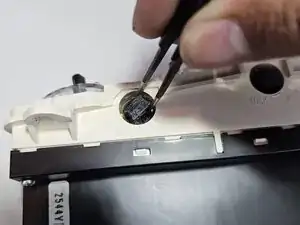

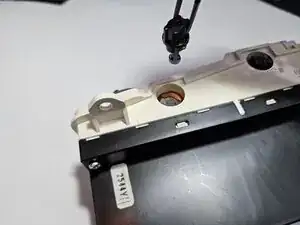

Используйте пинцет или пальцы, чтобы провернуть и вынуть две лампочки со стороны модуля управления климатом.
Шаг 13

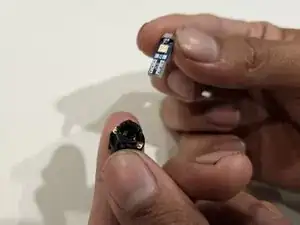

Выньте лампы из корпуса.
Замените перегоревшую лампу на новую.
Галогенные и LED‑лампы имеют разные посадочные места, но процесс замены одинаков.
Заключение
Для сборки устройства выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
