Замена разъёма для штатива Sony Cyber-shot DSC-H200

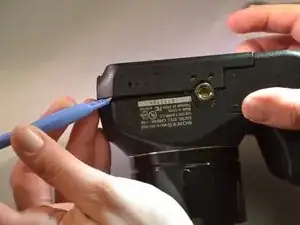

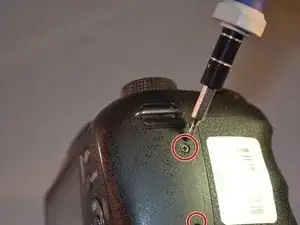

Отвёрткой выверните пять винтов 6 мм, расположенных на задней панели.

Отвёрткой выверните два винта 3 мм, расположенных на задней панели.

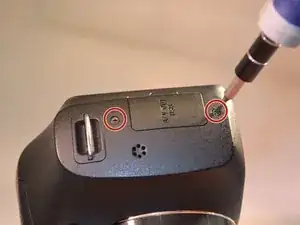

Отвёрткой выверните один винт 6 мм на передней панели.

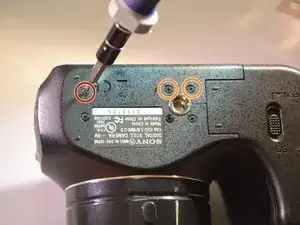

Отвёрткой выверните два винта 3 мм на передней панели.

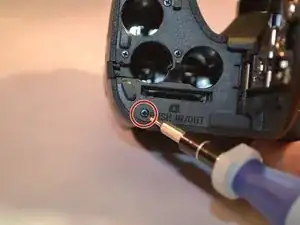

Откройте крышку слота SD, отвинтите и снимите один винт 6 мм, ближайший к отметке «PUSH IN/OUT» под гнездом карты SD.

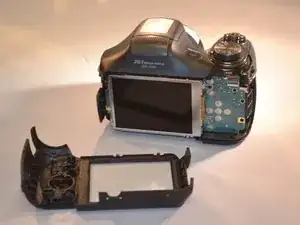

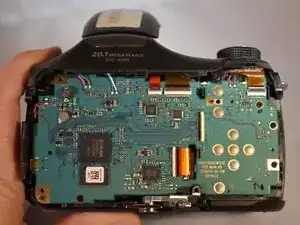

Снимите заднюю панель (открывается доступ к ЖК-экрану и материнской плате).

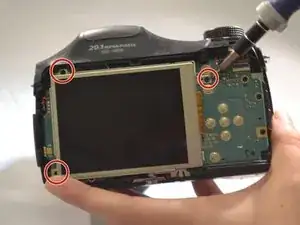

Отвёрткой выверните три винта 4 мм, которые крепят ЖК-экран к материнской плате камеры. (ЖК-экран закреплён в держателе, прикреплённом к материнской плате гибким шлейфом.)

Отвёрткой выверните один винт 4 мм внизу держателя.

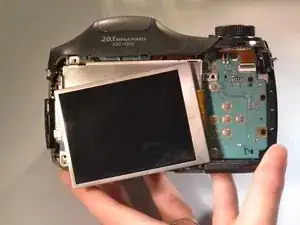

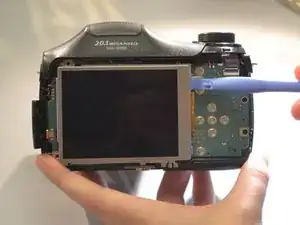

Поднимите держатель вместе с ЖК-экраном от материнской платы и отложите в сторону.

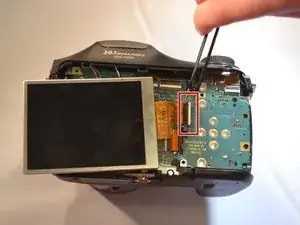

Пинцетом откройте разъём шлейфа ЖК-экрана, подняв чёрный защёлочный элемент. (Гибкий шлейф ЖК-экрана отсоединится.)

Пинцетом снимите ЖК-экран с гибким шлейфом и отложите в сторону.

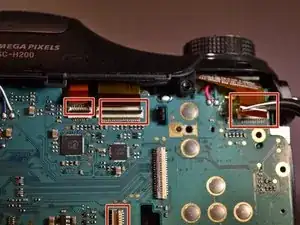

Пинцетом отсоедините четыре шлейфа янтарного цвета от материнской платы.

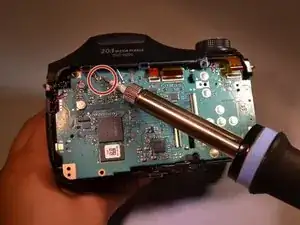

Отсоедините все провода от материнской платы с помощью паяльника.

Пользователям, не знакомым с работой паяльника, следует проявлять крайнюю осторожность, так как прибор может сильно нагреваться.

Осторожно поднимите материнскую плату от корпуса камеры.

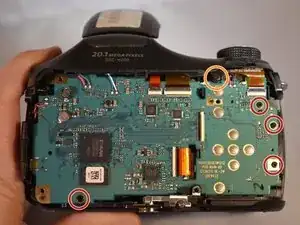

Отвёрткой выверните четыре винта 4 мм с материнской платы.

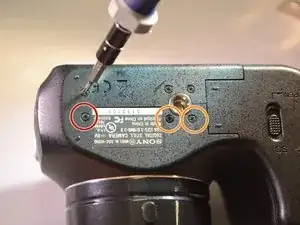

Затем выверните один винт 4 мм, соединяющий материнскую плату с основным корпусом камеры.

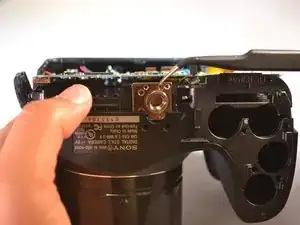

Поднимите материнскую плату от корпуса камеры (разъём для штатива открыт)

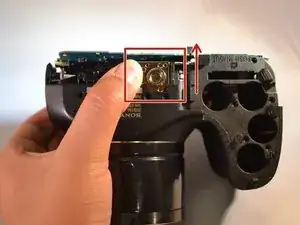

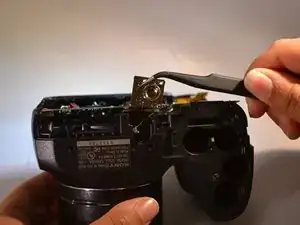

Пинцетом подденьте разъём для штатива и поднимите его от корпуса камеры.
