Замена экрана Samsung SCV-VLUUST50

Экран поврежден или неисправен? Это руководство поможет вам его заменить.

Шаг 1

Открутите все видимые винты, обозначенные красными кругами, с помощью отвертки с крестовым шлицем #00.

Сдвиньте крышку для карты памяти и открутите скрытый винт под ней с помощью отвертки с крестовым шлицем #00.

Снимите плоскую боковую панель, осторожно надавив на нее вниз.

Снимите угловую панель, нажав на нее прочь от кнопки спуска затвора.

Крышка для карты памяти снимется вместе с угловой панелью.

Снимите верхнюю панель, осторожно надавив на нее прочь от кнопки спуска затвора.

Удалите винты под верхней панелью, обозначенные красными кругами, с помощью отвертки с крестовым шлицем #00.

Снимите передние и задние крышки, потянув их прямо друг от друга.

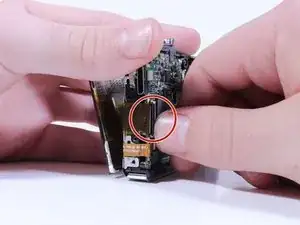

Откройте соединитель ribbon ногтем.

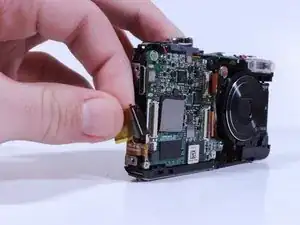

Вытяните ribbon из соединения.

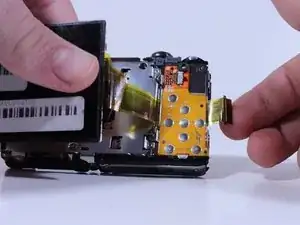

Вытяните ribbon, соединенный с экраном, из-за схемы кнопок на задней панели камеры.

Пропустите ribbon нового экрана через тот же слот, из которого он вышел.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
