Замена кнопки затвора Sony Alpha A3000
Моя камера автоматически фокусировалась только после включения питания, все кнопки меню были неактивны (существовал обходной путь — переключение режима камеры, например A→P, чтобы войти в главное меню). Съёмка фотографий по-прежнему была возможна.
Это были результаты залипшего первичного контакта цепи кнопки затвора: камера постоянно фиксировала лёгкое нажатие кнопки, что приводило к такому странному поведению.

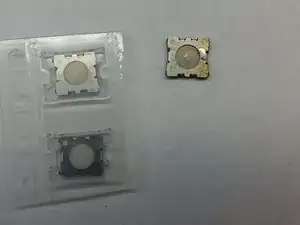

К счастью, я нашёл замену микровыключателя на mouser. Стоит всего около 2 евро и полностью совместим или даже идентичен тому, что используется на заводе.
Инструкции iFixit помогли мне с разборкой, теперь я отдаю должное, описывая это руководство.
Шаг 1

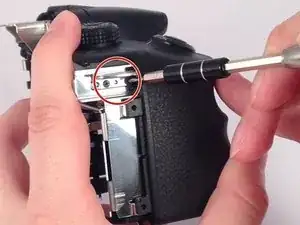

Удалите семь выделенных винтов, показанных здесь.
Винтики очень маленькие, не потеряйте их!
Шаг 2

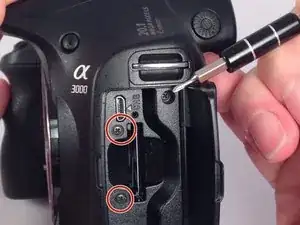

Удалите этот последний винт из отсека для карты памяти.

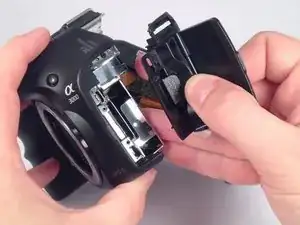

Снимите корпус, оттянув заднюю крышку от камеры.
Будьте осторожны, чтобы не повредить хрупкие ленточные шлейфы при снятии корпуса.
Шаг 3
Аккуратно, но решительно приподнимите параллельный кабель, соединяющий две половины корпуса камеры.
Шаг 4
После снятия задней части корпуса удалите два последних винта в области отсека для карты памяти.
Отсоедините лицевая панель от отсека для карты памяти.
Шаг 5

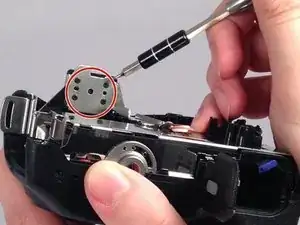

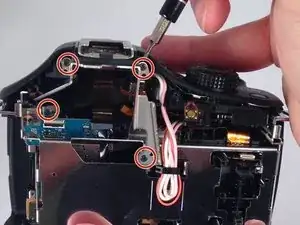

Снимите восемь винтов, крепящих крепление для вспышки.
Шаг 6

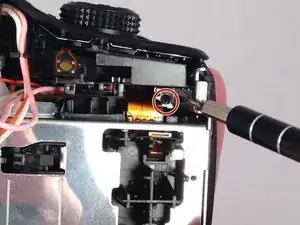

Удалите три оставшихся винта, удерживающих защитный металлический кожух.
Шаг 7

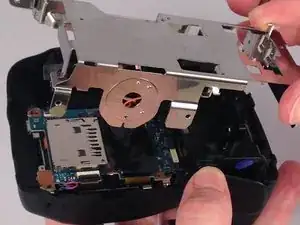

Снимите металлический кожух.
Шаг 8

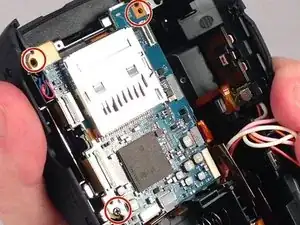

Снимите три винта, фиксирующие материнскую плату.
Шаг 9

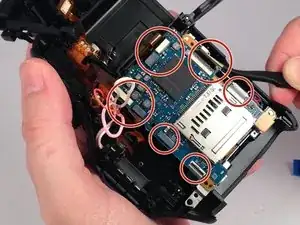

Отсоедините девять ленточных кабелей, соединяющих плату с корпусом камеры.
Шаг 10

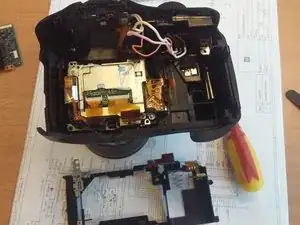

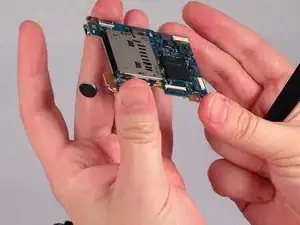

Наконец снимите материнскую плату с корпуса.
Шаг 11

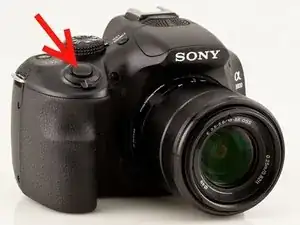

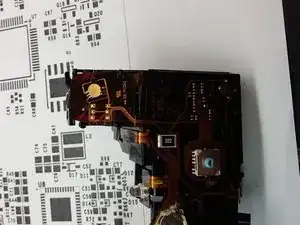

Расположение кнопки затвора...
Шаг 12

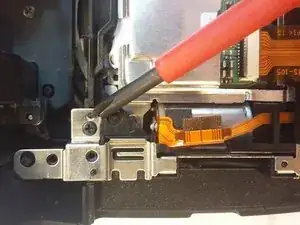

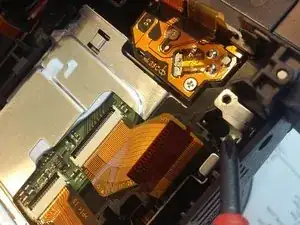

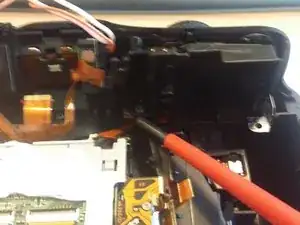

Удалите два винта, фиксирующие пластиковую/металлическую рамку.
Шаг 13

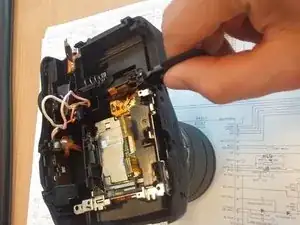

Держась за крышку батарейного отсека, аккуратно приподнимите рамку вверх.
Шаг 14

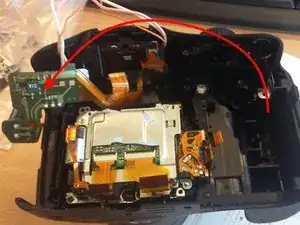

Выньте конденсатор и сдвиньте плату с конденсатором (гибкую) влево, чтобы освободить путь для последующих шагов.
Шаг 15

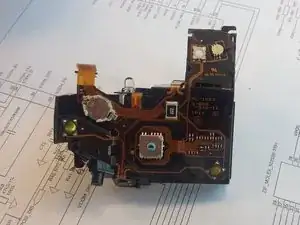

Удалите два винта, крепящие модуль пластиковых кнопок.
Снимите модуль.
Шаг 16

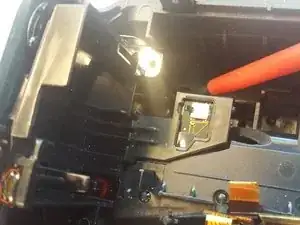

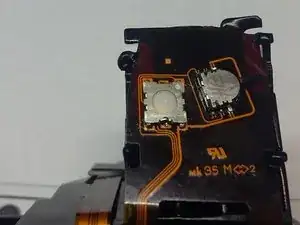

Замените микровыключатель ALPS SKSDPCE010. Следите за правильной выравниванием и ориентацией (первый контакт отмечен точкой).
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
