Замените блок клапанов Saeco Xelsis / GranAroma
В этих устройствах поток жидкости контролируется блоком, состоящим из четырёх соленоидных клапанов. Если неисправна только одна катушка соленоида или внутренности клапана, её можно заменить отдельно. Однако если повреждён корпус клапана, часто из‑за трещины, требуется замена всего блока. При покупке запасной части обращайте внимание на точное обозначение, так как существуют разные версии.
Инструкция также пригодится для устройств Philips и Gaggia — все эти аппараты произведены одним производителем и очень похожи по конструкции.
Шаг 1
Никогда не забывайте: Отключите машину от сети!
Снимите все навесные элементы, такие как резервуар для воды, блок заваривания, крышку отсека для зёрен и поддон. Удалите все кофейные зёрна.
Переверните машину так, чтобы задняя сторона была обращена к вам. Выкрутите два винта Torx T10 внизу. Немного оттяните заднюю панель внизу и снимите её вниз.
Видны важные компоненты:
Главная печатная плата
Насос
Расходомер
Бойлер
Шаг 2
Открутите винт Torx T10 на защитной панели пальца в отсеке для кофейных зёрен.
Выньте защитную панель пальца.
Винт особенно длинный.
Открутите три винта Torx T10 в отсеке для кофейных зёрен.
Шаг 3
Приподнимите верхнюю крышку слегка по заднему краю.
Затем полностью снимите крышку.
При сборке убедитесь, что регулировка помола установлена правильно.
На рисунке 3 показан механизм помола, который теперь можно легко снять.
Шаг 4
Открутите два винта Torx T10 внизу передней панели.
Сдвиньте правую боковую панель назад немного и снимите её.
Сдвиньте левую боковую панель назад немного и снимите её.
Шаг 5
Здесь ещё важные компоненты:
Бойлер
Блок клапанов, состоящий из четырёх соленоидных клапанов
Шнековая кофемолка
Привод
Шаг 6

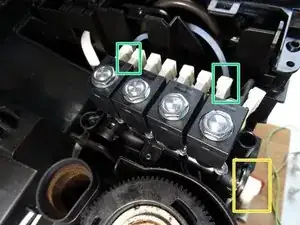

Снимите три винта Torx T10, фиксирующие блок клапанов. Поднимите блок клапанов чуть вверх.

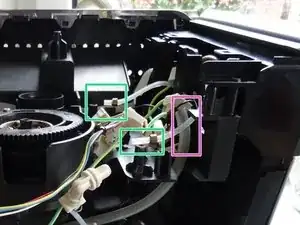

Все жгуты кабелей подсоединены к новому блоку клапанов. Просто проследите два жгута до главной платы и отсоедините их там. Отсоедините пучки. На третьем изображении они не сняты, но работать без них проще.
Вытащите большой хомут на входе насоса и снимите белый пластиковый вход. Обратите внимание на уплотнительное кольцо внутри. Возьмите новое или используйте его для нового блока клапанов.
Снимите маленькие зажимы с двух напорных шлангов и сорвите два напорных шланга. Обратите внимание на по два уплотнительных кольца внутри каждого. Возьмите четыре новых (рекомендуется) или reuse их для нового блока клапанов.
Сдвиньте белую силиконовую трубку.
Блок клапанов свободен, вы можете его извлечь.
Заключение
Соберите устройство в обратном порядке, следуя шагам.
