Разборка Saeco XSmall

Бытовая техника

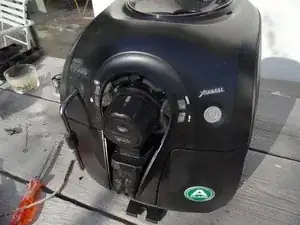

Чтобы отремонтировать внутренние компоненты Saeco XSmall, необходимо снять верхнюю крышку. Это большая пластиковая деталь, включающая верхнюю и переднюю части. Этот гид покажет, как это сделать.

Шаг 1

Отключите электропитание!

Удалите контейнеры для макухи, бак для воды и варочный блок

Шаг 2

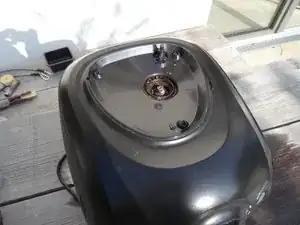

Снимите крышку контейнера для кофе и удалите все кофейные зерна.

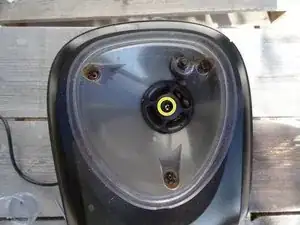

Удалите три винта Torx T10, крепящие контейнер для кофе.

Защитный экран из черного пластика для жерновов крепится на винт Phillips. Удалите его, чтобы снять защитный экран.

Вытяните контейнер для кофе вертикально вверх и удалите его.

Шаг 3

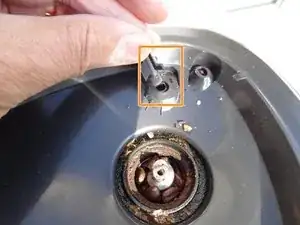

Сделайте фотографию жерновов или запомните положение регулировщика.

Поднимите регулировщик жерновов вверх.

Шаг 4

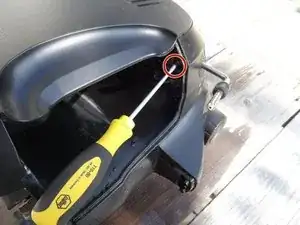

Поставьте машину на бок. На нижней части верхней крышки, слева и справа от носика для кофе, находятся два винта Torx T10. Удалите их.

Шаг 5

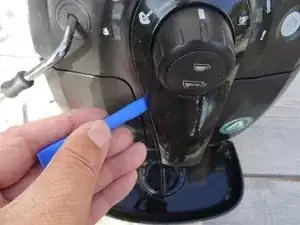

Крышка над носиком для кофе удерживается защелками. Чтобы освободить их, вставьте пластиковый инструмент для открытия. Начните с нижней части, освободите крышку и отложите ее в сторону.

Шаг 6

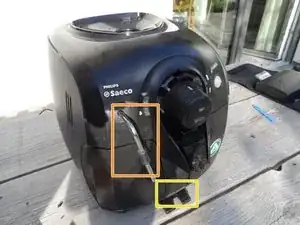

Теперь верхняя крышка удерживается только защелками. На передней стороне внизу находятся два язычка, которые входят в нижнюю панель, что необходимо учесть при снятии крышки.

Обратите внимание на паровую трубку.

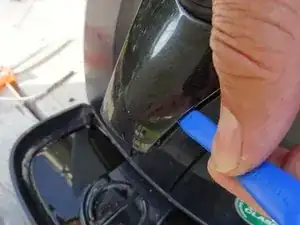

Начните с заднего шва, открывая. Аккуратно подденьте пластиковым инструментом, чтобы разделить.

Когда защелки освободятся, осторожно поднимите крышку вверх рукой и наклоните ее диагонально вперед. Следите за язычками, которые находятся в нижней панели.

Паровая трубка все еще в передней крышке. При подъеме вы должны сместить крышку над паровой трубкой.

Шаг 7
