Откройте корпус
Большинство ремонтов требуют открытия устройства. С моделями Saeco SM это не представляет большой проблемы.
Инструкции также могут помочь с устройствами от Philips и Gaggia — все устройства от одного производителя и очень похожи по конструкции.
Шаг 1
Никогда не забывайте: Отключите машину от сети!
Снимите все съемные части, такие как резервуар для воды, варочный узел, крышка отсека для кофейных зерен и поддон для капель. Удалите все кофейные зерна.

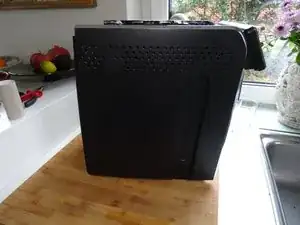

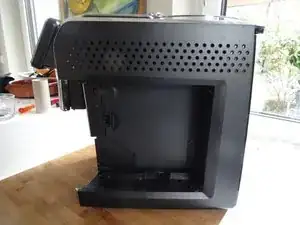

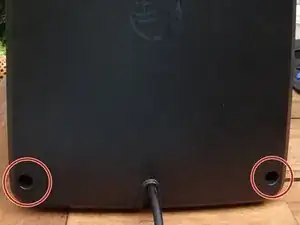

Переверните машину так, чтобы задняя часть была обращена к вам. Уберите два винта Torx T10 внизу. Немного вытяните заднюю часть снизу и поднимите ее вниз.

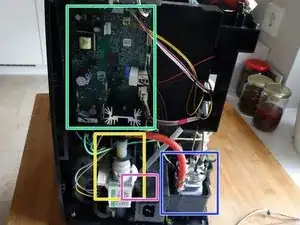

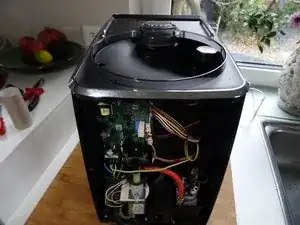

Основные компоненты сразу видны:
Главная печатная плата
Насос
Счетчик потока
Котел
Шаг 2

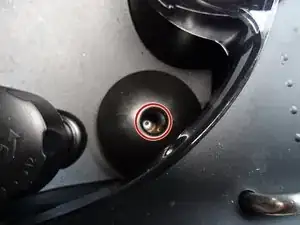

Открутите винт Torx T10 на защите пальцев в отсеке для кофейных зерен.
Поднимите защиту пальцев.
Винт особенно длинный.

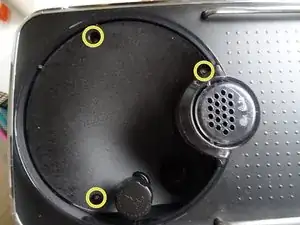

Открутите три винта Torx T10 в отсеке для кофейных зерен.
Шаг 3
Немного поднимите верхнюю крышку с заднего края.
Затем полностью снимите крышку.

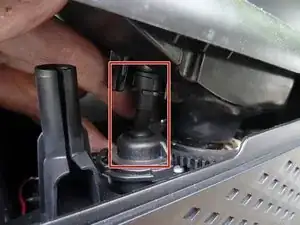

При сборке убедитесь, что регулировка жмыха правильно расположена.

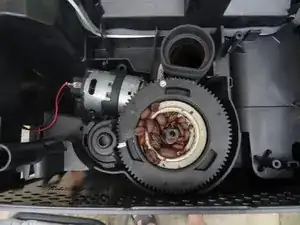

На рисунке 3 показан механизм помола, который теперь легко снять.
Шаг 4

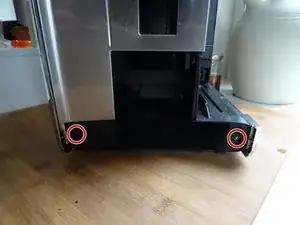

Открутите два винта Torx T10 внизу спереди.
Слегка сдвиньте правую боковую панель назад и снимите ее.
Слегка сдвиньте левую боковую панель назад и снимите ее.
Шаг 5
Вот еще несколько важных компонентов:
Котел
Клапанный блок, состоящий из четырех соленоидных клапанов
Мельница
Привод
Заключение
Следуйте шагам в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
