Замена вакуумного насоса Kenmore SpotLite KW2001
В этом руководстве показано, как заменить вакуумный насос в Kenmore Spotlite KW2001. Причины замены насоса: проблемы с давлением воды, шланг не распыляет воду или сломанный насос.
Шаг 1
Снимите резервуар с чистой водой, потянув вверх, и отложите в сторону.
Шаг 2
Снимите резервуар с грязной водой, потянув вверх, чтобы получить доступ внутрь пылесоса.
Шаг 3

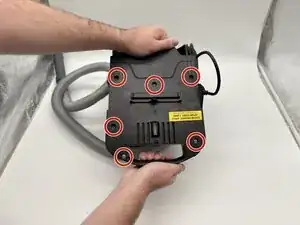

Удалите четыре винта Phillips #2 длиной 16 мм, которые крепят нижний корпус.
Используйте длинную отвертку Phillips #2 для удобного доступа к винту в верхнем правом углу.
Шаг 4
Поднимите ручку вверх — нижняя часть должна подняться вместе с ней.
Шаг 5

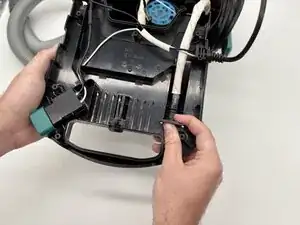

Снимите часть пылесоса с ручкой и кнопкой питания, потянув вверх.

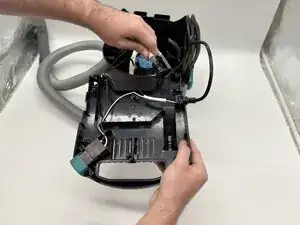

Осторожно поверните эту часть на бок и удалите пять винтов 16 мм отверткой Phillips #2.
Снимите белый шланг, потянув вверх.
Шаг 6

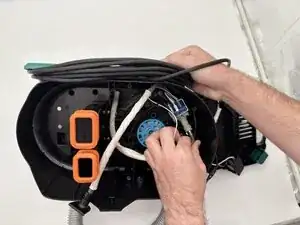

Снимите насос с мотора пылесоса.
Шаг 7

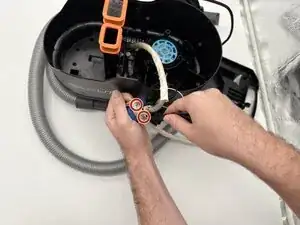

Открутите два винта Phillips #1 длиной 7.5 мм на насосе.

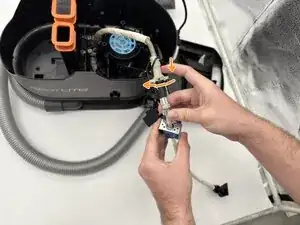

Надавите и поверните, чтобы отделить белую пластиковую деталь от чёрной пластиковой детали.
Шаг 8

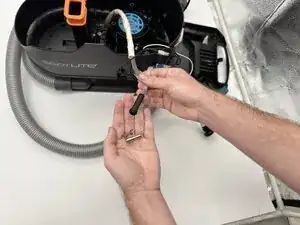

Соблюдайте порядок металлических деталей, пружин и чёрных и белых пластиковых колец.

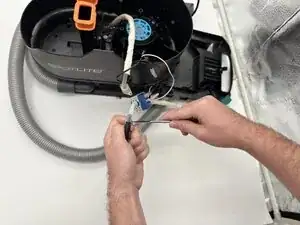

Отсоедините шланг от чёрной пластиковой детали, потянув или используя металлическую лопатку.
Шаг 9
Потяните шланг, чтобы снять его с насоса.

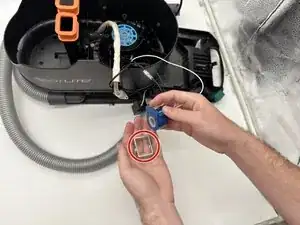

Металлическая обойма вокруг насоса должна разойтись в этом процессе. Отложите её в сторону.
Шаг 10

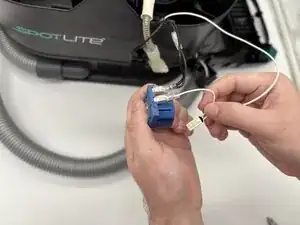

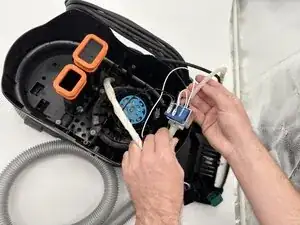

Снимите провод с прикреплённой бежевой клеммой с его места.

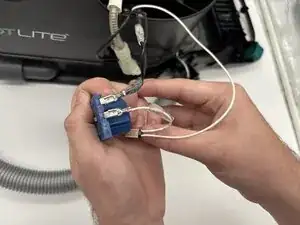

Снимите пластиковой покрытие с обоих — белого и чёрного — проводов, подключённых к насосу.
Шаг 11

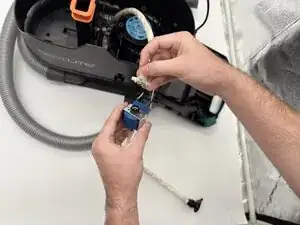

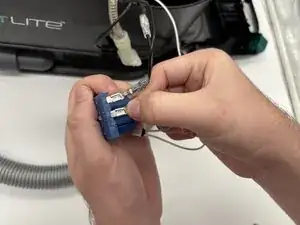

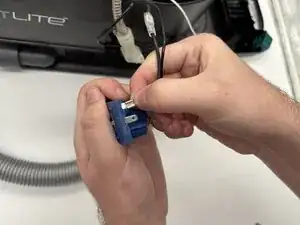

Надавите на выступающую металлическую часть на белом проводе и потяните, чтобы снять её.
Шаг 12

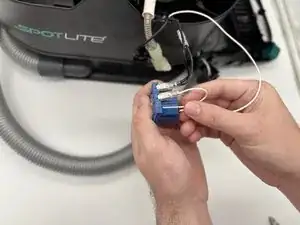

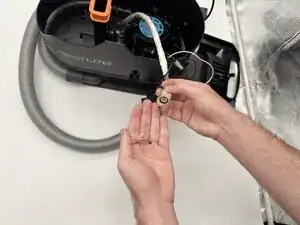

Повторите шаг 7 для чёрного провода.

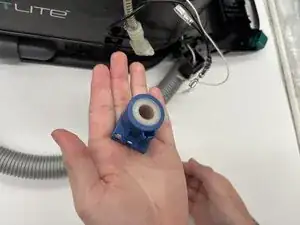

В результате у вас должен остаться только насос.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
