Замена аккумуляторов ручного пылесоса Philips FC 6148

Снимите все насадки, оставив только основной блок.

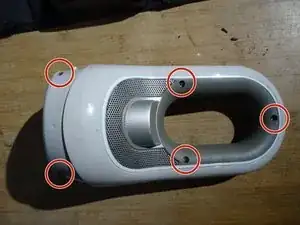

Открутите пять винтов с крестообразной шлицей.

Прибор нужно разобрать на две половины. Для этого разрежьте наклейку по шву острым инструментом.

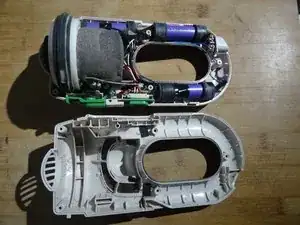

Возьмите пластиковую лопатку и аккуратно разомкните корпус на две половины. Скорее всего он немного защёлкнут.

Сейчас хорошее время тщательно очистить внутренности прибора, особенно все поролоновые фильтры.

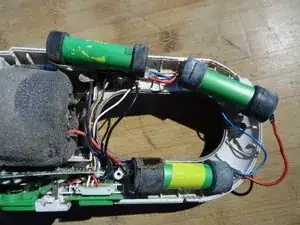

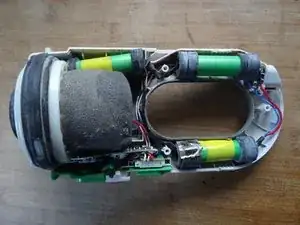

Аккумуляторы — показаны здесь зелёным — легко заметить. Они удерживаются в корпусе резиновыми амортизаторами.

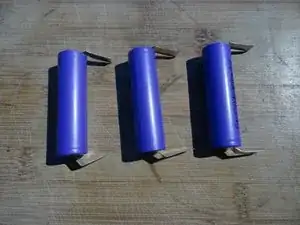

Вам нужны три аккумулятора 18650 с U-образными припойными выводами. Чем выше ёмкость, тем дольше будет работать пылесос. Используйте типы с номинальным напряжением 3,7 В и зарядным напряжением 4,1 В.

Чтобы перестраховаться, измерьте напряжение каждой ячейки. Они должны быть одинаковыми.

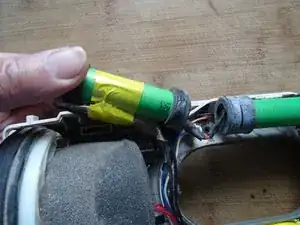

Аккумуляторы аккуратно выньте. Предохранитель и термодатчик приклеены к первому и третьему аккумулятору.

Снимите липкие ленты и аккуратно сдвиньте предохранитель и термодатчик в сторону.

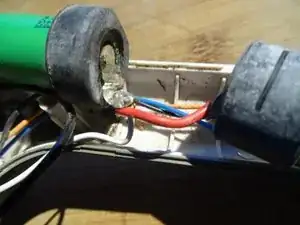

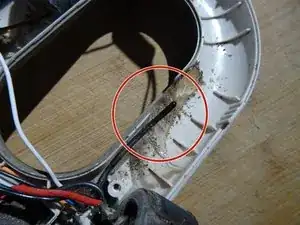

На третьей картинке видно термодатчик. Обратите внимание, как он проведён через выемку в резиновом амортизаторе и прилегает к аккумулятору.

Все пайки защищены термоусадочной трубкой. Разрежьте всю термоусадку острым инструментом и снимите её.

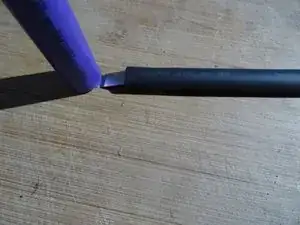

Теперь основная работа: пайка. Подготовьте широкую термоусадочную трубку, которая надёжно наденется на припойные выводы.

Поочерёдно выпаяйте старые аккумуляторы — можно также перекусить провода — и припаяйте их к новым аккумуляторам так же, как было:

Наденьте подходящие куски термоусадки перед пайкой.

Тщательно следите за полярностью аккумуляторов. При ошибке ничего не будет работать!

Прогрейте термоусадку, пока она плотно не сядет на припойные выводы.

Заклейте предохранитель и термодатчик изоляционной лентой.

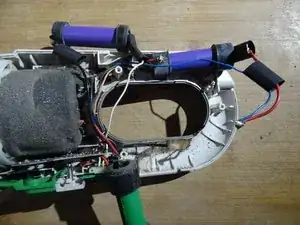

Вставьте аккумуляторы на место.

Ещё раз проверьте полярность аккумуляторов.

Минус

Плюс

Включите прибор для проверки.
