Замена сетевого шнура Kenmore SpotLite KW2001
В этом руководстве пошагово показано, как заменить сетевой шнур на Kenmore SpotLite KW2001. Руководство включает процесс разборки. Если в проводе есть отверстие или провод неисправен, в этом руководстве показано, как устранить эти проблемы.
Шаг 1
Снимите резервуар для чистой воды, поднимите его вверх и отложите в сторону.
Шаг 2
Снимите резервуар для грязной воды, поднимите его вверх, чтобы получить доступ внутрь пылесоса.
Шаг 3

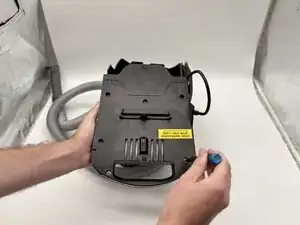

Удалите четыре винта Phillips #2 длиной 16 мм, которые закрепляют нижнюю крышку.
Используйте длинную отвертку Phillips #2 для удобного снятия винта в верхнем правом углу.
Шаг 4
Поднимите ручку вверх — нижняя деталь должна подняться вместе с ней.
Шаг 5

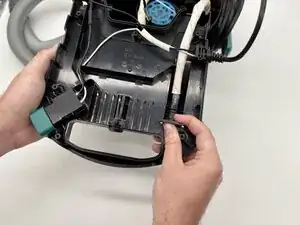

Удалите пять винтов Phillips #1 длиной 16 мм, которые закрепляют нижнюю крышку.
Снимите белый шланг, поднимая его вверх.
Шаг 6

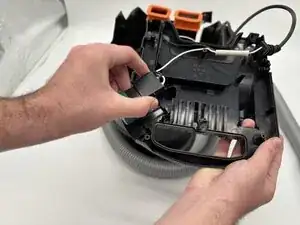

Отключите сетевой шнур внутри.

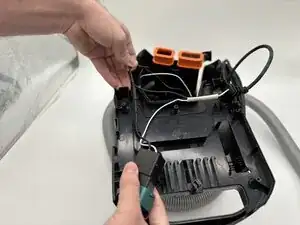

Снимите кнопку питания с картриджа вместе с проводами.
Шаг 7

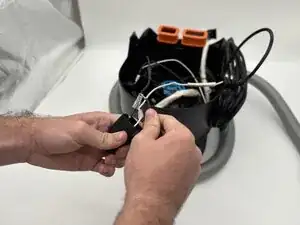

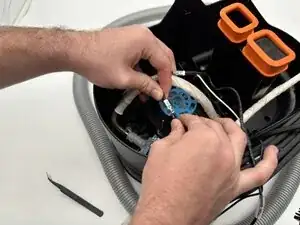

Разберите кнопку питания, чтобы получить доступ к проводам.
Снимите прозрачное пластиковое покрытие с белого провода.
Повторите для черного провода.
При необходимости используйте пинцет.
Шаг 8

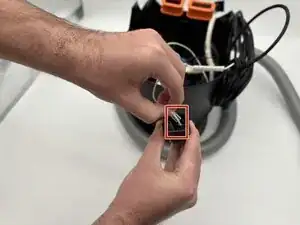

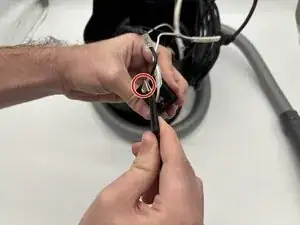

Отключите оба провода.
Нажмите на выступающий металл на черном проводе и потяните, чтобы снять.
Повторите для белого провода.

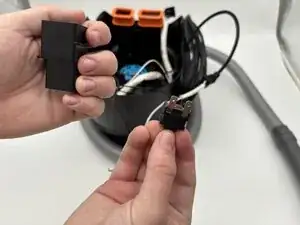

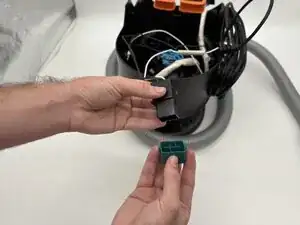

Отделите вилку от ее корпуса.
Шаг 9

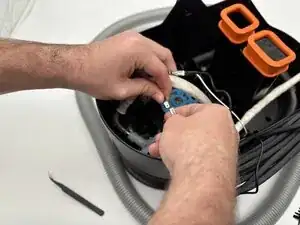

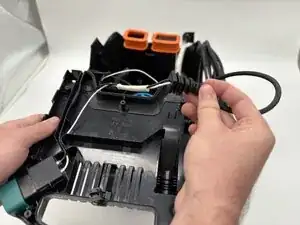

Отключите белый провод.
Отключите два черных провода.
Шаг 10

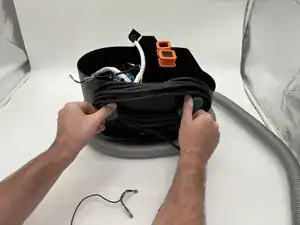

Снимите шнур.
Поверните две ручки внутрь и извлеките сетевой шнур.
Заключение
Для сборки устройства выполняйте эти инструкции в обратном порядке.
