Разборка пылесоса Philips Marathon FC9202

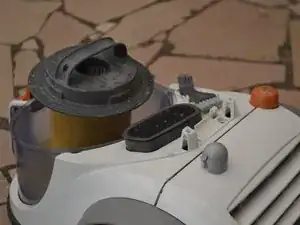

Чтобы открыть блок, сначала снимите крышку фильтра, сняв петлю после удаления заглушек.

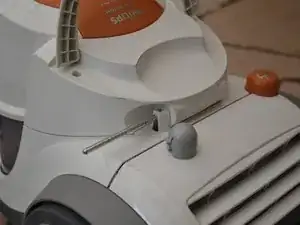

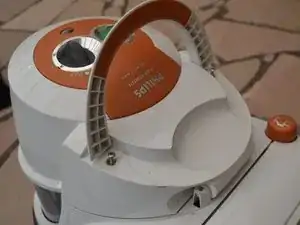

Разберите ручку крышки фильтра, открутив скрытые под ручкой винты Torx.

Хромированную пластину можно снять с помощью отвертки.

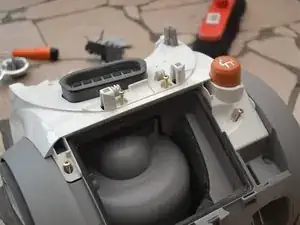

Снимите кнопку min/max и кнопку включения/выключения; открутите винт Torx.

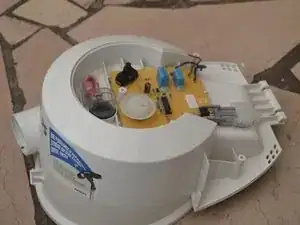

Обновление электронной платы.

Чтобы снять корпус, вам нужно открутить 7 дополнительных винтов Torx.

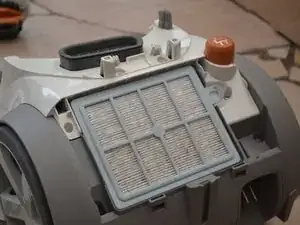

Снятие заднего фильтра.

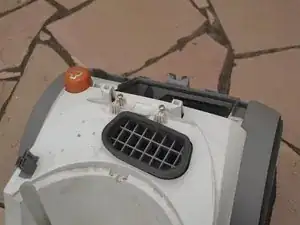

Снятие 4 винтов Torx.

2 винта Torx под петлей.

3 винта спереди корпуса.

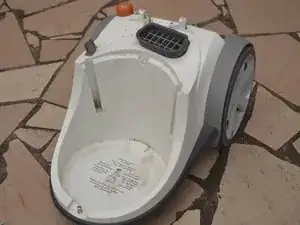

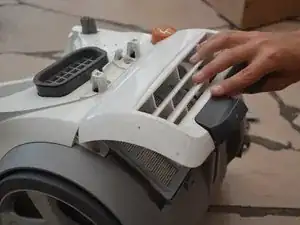

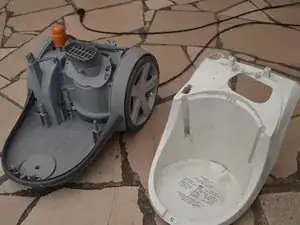

Снятие корпуса.
