Замена двигателя LG A9PRO Cordzero

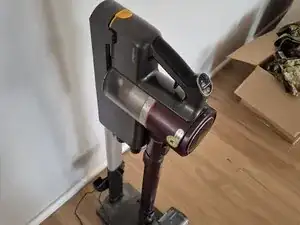

Первым делом найдите номер модели пылесоса (пока не номер детали двигателя). Извлеките аккумулятор из ручки и посмотрите в углубление. Моя модель — A9PRO.

Первым и наиболее важным шагом является извлечение аккумулятора из пылесоса перед началом любых ремонтных работ. Аккумулятор выдаёт около 25 вольт постоянного тока, что более чем достаточно для болезненного поражения электрическим током, если случайно коснуться токоведущих контактов. Всегда отключайте источник питания, чтобы обеспечить свою безопасность.

Открутите верхнюю крышку фильтра вручную и извлеките фильтр, чтобы открыть доступ к винтам корпуса двигателя.

Открутите серебристый конус, расположенный внутри сборника мусора. Перед этим рекомендуется посмотреть несколько видео на YouTube, так как существует специальный способ выполнения этой операции, иначе конус может сломаться. Для этого используется одна из насадок пылесоса.

Конус кажется довольно хрупким, и, насколько я понял, для его безопасного снятия следует использовать насадку пылесоса. Мне удалось открутить его вручную, но будьте осторожны — он хрупкий и может треснуть при чрезмерном усилии.

Важно: удивительно, но серебристый конус выполняет структурную функцию — он прижимает основание двигателя к нужному положению. При следующем шаге, когда Вы будете выкручивать винты, Вы откручиваете их от пластины основания двигателя, которая надёжно зафиксирована конусом.

Учтите это при сборке: если Вы не установите конус первым, винты не совпадут с отверстиями в пластине основания двигателя. Конус необходим для фиксации основания двигателя, поэтому убедитесь, что он правильно установлен перед тем, как затягивать винты.

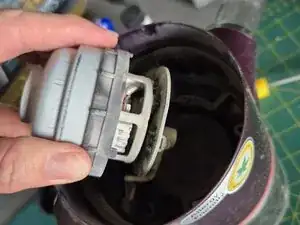

Аккуратно снимите пластиковую крышку двигателя, которая фиксирует двигатель на месте. Вам нужно будет открутить 3 или 4 крепёжных элемента — запомните их расположение для последующей сборки. После выкручивания винтов двигатель должен легко освободиться и аккуратно опуститься вниз.

Учтите, что он всё ещё соединён с проводами, ведущими к переключателям управления и питанию от аккумулятора, поэтому не тяните и не оказывайте нагрузку на кабели.

Пока не отсоединяйте провода. Протрите провода от пыли. Должны быть чёрный и белый провода. Чёрный подключается к GND (земле). Запишите, куда именно подключаются провода, и сделайте фотографии, включая маленький деликатный жгут управления (он подключается в другое место на новом двигателе).

Как показано на изображении, номер детали сборки двигателя можно найти на боковой стороне корпуса двигателя. У меня был номер детали EAU63543703.

Поиск подходящего номера детали. Если ввести в поиске номер детали двигателя, то, как показано на изображении, можно найти номер детали сборки двигателя на боковой стороне корпуса. У меня был номер детали EAU63543703, и поиск вывел запчасть на сайте запчастей LG.

Однако велика вероятность, что указанный номер детали заменён другим номером LG. В этом случае следует найти номер заменяющей детали, который рекомендует сайт LG, и проверить его совместимость с номером модели Вашего пылесоса LG (тот номер, который был в отсеке для аккумулятора). У меня это была модель A9PRO.

Номер заменяющей детали для моего двигателя: EAU64483704 LG CORDZERO A9 СТЕК ПЫЛЕСОСА ДЛЯ ДВИГАТЕЛЯ. Проверьте это в описании товара на веб-странице LG по Вашей модели.

Как упоминалось ранее, оригинальная деталь больше недоступна и заменена новой моделью двигателя. Я выяснил, что обновлённый двигатель имеет иной дизайн корпуса, который менее плотно входит в корпус моторного отсека пылесоса по сравнению с предыдущей версией.

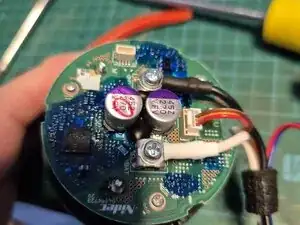

На изображении показана нижняя часть нового двигателя, где расположена плата управления. К плате управления прикреплён новый жгут проводов.

Примечание: иное расположение маленького квадратного автомобильного разъёма. На оригинальном двигателе гнездо для этого разъёма находилось сбоку платы управления. На новой плате он подключается прямо снизу.

Хорошая новость: чёрный и белый провода, а также автомобильный разъём на новом двигателе можно отсоединить и выбросить. Старый жгут проводов имеет идентичную конфигурацию и подключается напрямую к новому двигателю.

Подключение проводов — убедитесь, что чёрный провод подключён к клемме, обозначенной GND (земля). Белый — силовой провод. Автомобильный разъём подключается к новому месту, как показано на изображении. Не перепутайте чёрный и белый провода — делайте фотографии по ходу работы.

Хотя новый двигатель можно установить, посадка будет менее точной, и винты крышки на чёрном пластиковом корпусе могут совпадать хуже, чем раньше.

Прокладка жгута. Будьте осторожны при прокладке проводов — не пережмите их под крышкой. В чёрной пластиковой крышке есть паз для проводов, идущих в сторону отсека аккумулятора — убедитесь, что Вы правильно протянули их через него.

Перед установкой чёрной пластиковой крышки двигателя убедитесь, что серебристый конус правильно установлен обратно в сборник мусора. Если он не на месте, у винтов крышки не будет точки опоры, и надёжная установка станет невозможной.

Имеется три винта, и их нужно плотно затянуть, иначе верхняя крышка фильтра не установится правильно.

Поставьте фильтр на место, затем вручную закрутите крышку фильтра.

Соберите все компоненты пылесоса, установите аккумулятор и включите прибор для пробного запуска. Надеемся, Вы получите те же отличные результаты, что и я, и получите удовлетворение от того, что сэкономили деньги, выполнив ремонт самостоятельно.
