Замена мотора и платы управления пылесоса Bissell OptiClean Cyclonic

Возьмите обе части — ручку гибкого шланга и удлинительную трубку.

Тяните прямо, чтобы отсоединить ручку от удлинительной трубки.

Найдите фиксатор на другом конце гибкого шланга.

Нажмите на фиксатор, чтобы разблокировать гибкий шланг от пылесоса.

Снимите гибкий шланг с пылесоса.

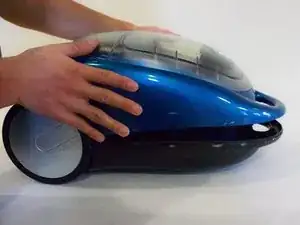

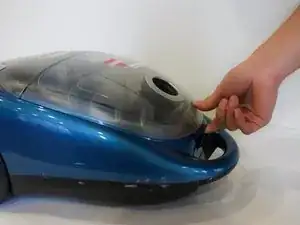

После снятия шланга положите пылесос на спинку и отстегните верхний отсек.

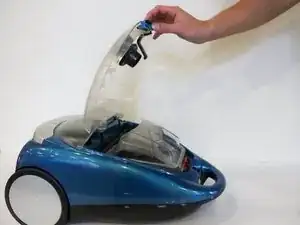

Откройте отсек.

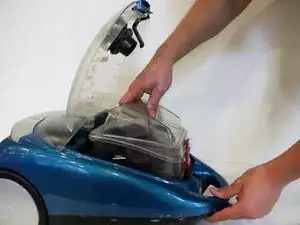

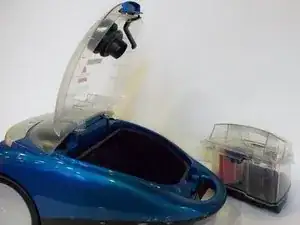

Выньте контейнер для сбора пыли из пылесоса.

Отложите контейнер для сбора пыли в сторону.

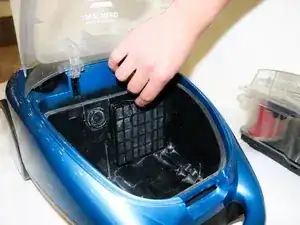

Найдите предмоторный фильтр.

Вытяните фильтр за захватную лапку сверху.

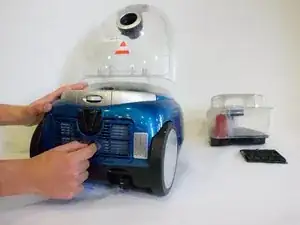

Поверните пылесос и найдите крышку фильтра снизу.

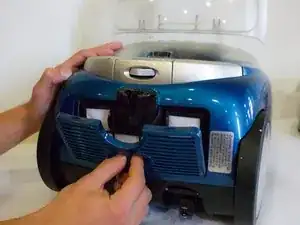

Просуньте пальцы в вырез и снимите крышку фильтра.

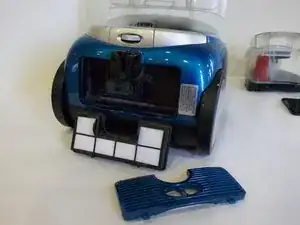

Поставьте пальцы на каждую защёлку постмоторного HEPA-фильтра и вытяните его.

Достаньте фильтр для очистки или замены.

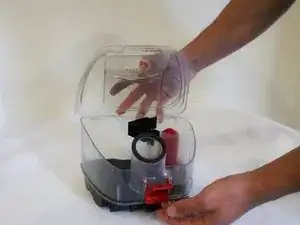

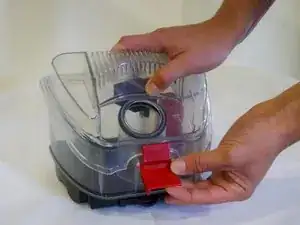

Чтобы очистить контейнер для сбора пыли, отщёлкните крышку и снимите её.

Переверните контейнер для сбора пыли и найдите толкатель.

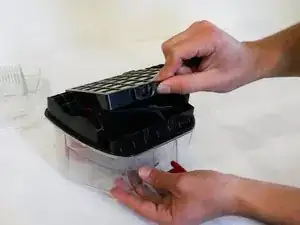

Подайте вверх HEPA-фильтр чаши контейнера, чтобы снять его.

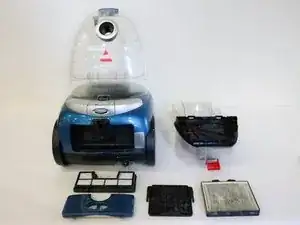

На третьем изображении показаны все фильтры, вынутые из пылесоса.

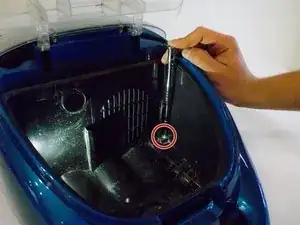

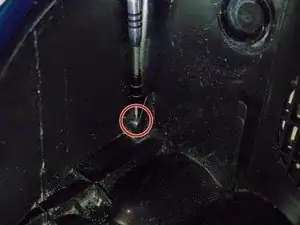

Открутите два винта под контейнером для сбора пыли внутри пылесоса.

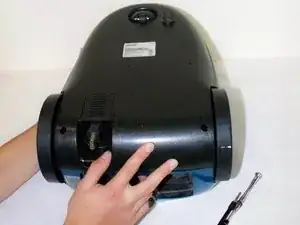

Переверните пылесос.

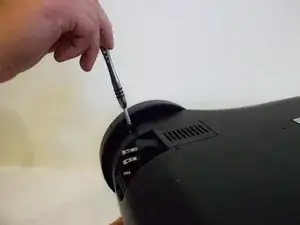

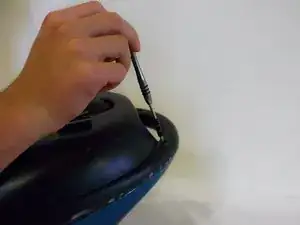

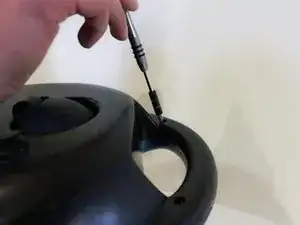

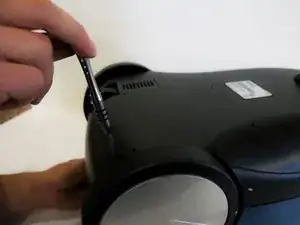

Открутите оба винта на дне ручки.

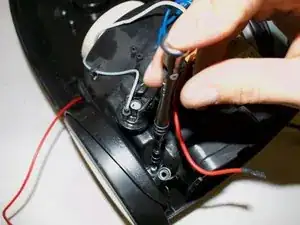

Открутите оба винта рядом с колёсами.

Переверните пылесос.

Осторожно снимите верхнюю часть.

Не пытайтесь полностью снимать — к корпусу по-прежнему подключены провода.

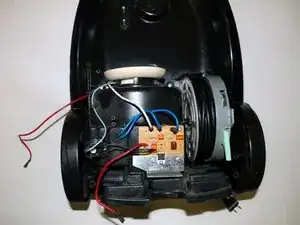

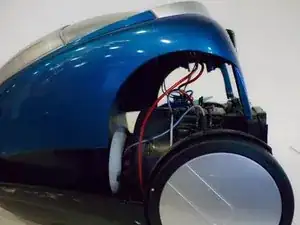

Найдите плату управления.

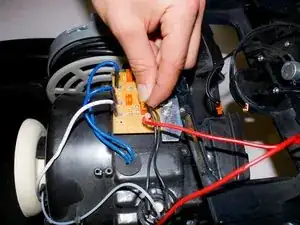

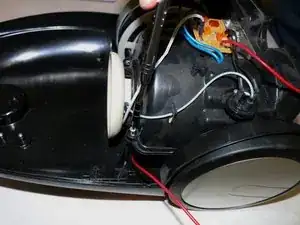

Отключите каждый оранжевый разъём.

Убедитесь, что запомнили, какой оранжевый разъём куда подключён.

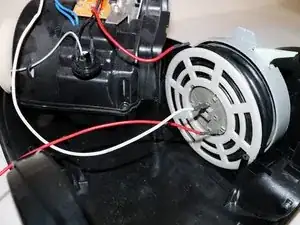

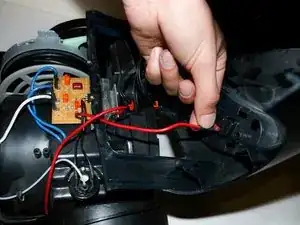

Отключите красные провода. Провода могут сняться с усилием; при необходимости используйте плоскогубцы для их съёма.

Старайтесь не расшатывать провода, так как это может повредить удерживающие их металлические контакты.

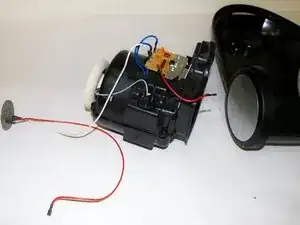

Снимите верхнюю крышку.

Открутите верхние два винта на пылесосе.

Открутите задние два винта.

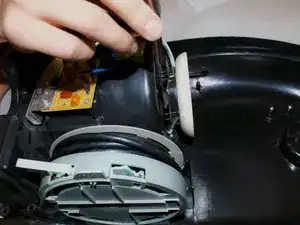

Поднимите мотор и сдвиньте его в сторону, чтобы получить доступ к шпуле.

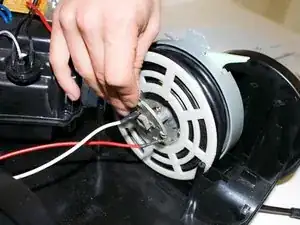

Открутите винт на шпуле.

Снимите пластиковое кольцо.

Снимите мотор.

Работа выполнена!
