Замена шланга Shark Rocket HV301
Шланг Shark Rocket HV301 может потребовать замены, если в нем образовалась дырка. Это может привести к слабому всасыванию и неправильной работе пылесоса. Если это так, следуйте этому руководству, чтобы заменить шланг на вашем HV301. Это руководство также можно использовать для отключения шланга, чтобы удалить засор.
Шаг 1

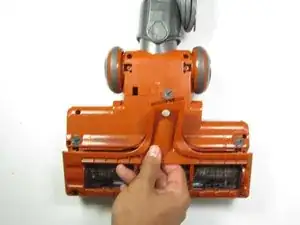

Поставьте основание пылесоса вверх дном, чтобы роликовая щетка была перед вами.

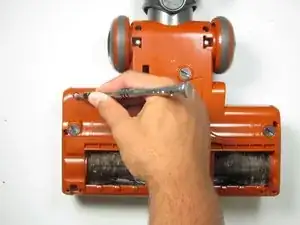

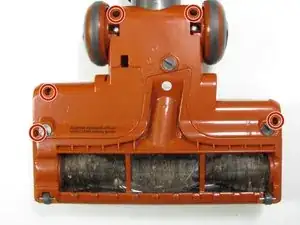

Найдите пять винтов и удалите их с помощью отвертки Phillips #1. В некоторых моделях винты могут быть Torx T4 вместо Phillips.
В некоторых моделях может потребоваться удалить два винта рядом с большими колесами, под двумя круглыми винтами на картинке, с помощью отвертки Torx T3.

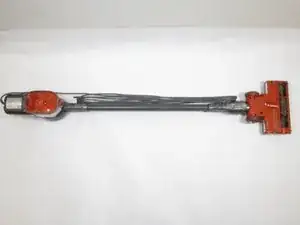

Возможно, вы захотите отключить основание от ручки пылесоса, чтобы легче было перемещать его.
Шаг 2

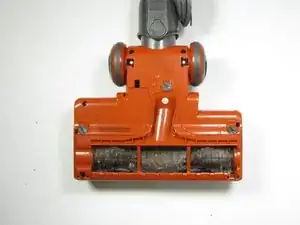

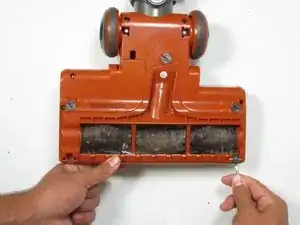

Найдите и удалите два маленьких колеса под роликовой щеткой, поддевая их пластиковым инструментом для разбора.
Для этого может потребоваться некоторая сила.
Шаг 3

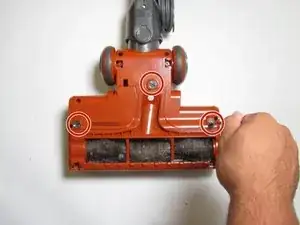

Найдите и поверните три пластиковых винта в положение разблокировки с помощью монеты или плоской отвертки.

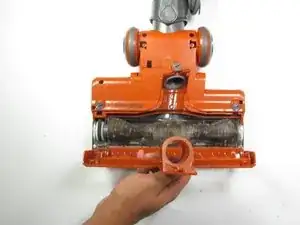

Подденьте пластику, закрывающую роликовую щетку, и снимите ее.
В некоторых моделях может потребоваться удалить 3 дополнительных винта под крышкой роликовой щетки с помощью отвертки Torx T4. (Не показано на картинке.)
Шаг 4

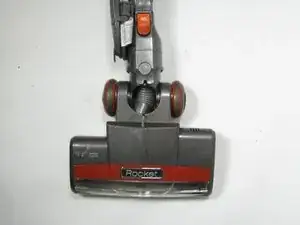

Переверните пылесос так, чтобы роликовая щетка была на земле.

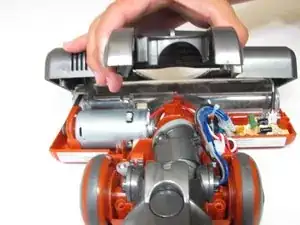

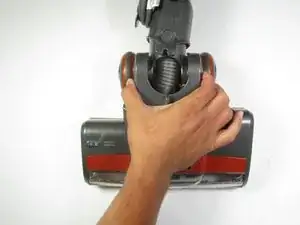

Возьмитесь за пылесос по обеим сторонам шланга и потяните вверх, чтобы убрать верхнюю часть пылесоса наполовину.
Может помочь вставить пластиковой шпатель в зазор между серой крышкой и оранжевой и прозрачной нижними частями.
Шаг 5

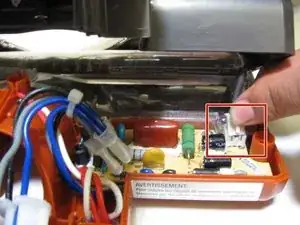

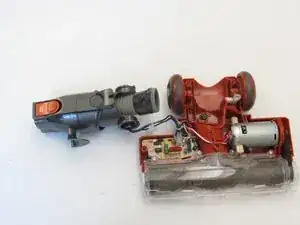

Аккуратно сожмите верхнюю часть кабеля и потяните вверх, пока верхний корпус не отключится от пылесоса, затем продолжите удалять верхний корпус.

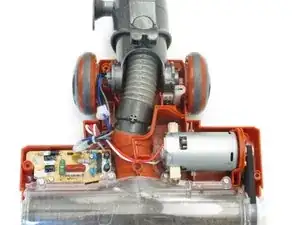

Верните пылесос в исходное положение, чтобы роликовая щетка была перед вами.

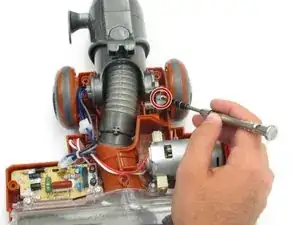

Найдите винт справа от шланга пылесоса, близко к правому колесу, и удалите винт с помощью отвертки Phillips #2.
Примечание: некоторые модели могут не включать этот винт.
Шаг 6

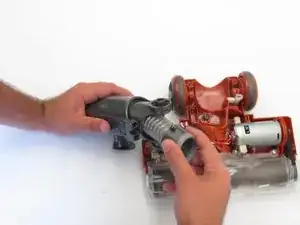

Потяните за темно-серый конец шланга, который прикреплен к камере роликовой щетки, чтобы удалить шланг из основания.
Это может потребовать некоторой силы.
Открутите шланг от темно-серого конца, поворачивая его по часовой стрелке.
Открутите шланг из камеры, которая соединяет ручку с основанием, поворачивая его по часовой стрелке. Шланг приклеен в камере, так что это может потребовать некоторой силы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
