Замена щетки и ремня щетки Shark Rocket HV322

Используйте это руководство для замены щетки и ремня щетки Shark Rocket HV322, если щетка и/или ремень щетки повреждены или неисправны.

Ремень щетки соединяет мотор щетки с щеткой, позволяя щетке вращаться. Функция щетки — собирать мусор с ковров и твердых поверхностей.

Перед началом убедитесь, что пылесос выключен и отключен от сети.

Шаг 1

Убедитесь, что пылесос выключен и отключен от сети перед началом.

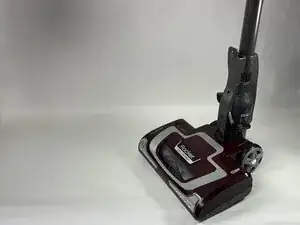

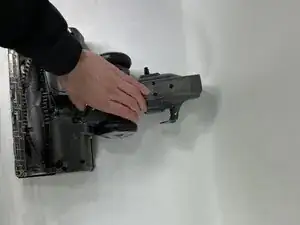

Нажмите на черный рычаг разблокировки, чтобы снять моторизованную насадку для пола.

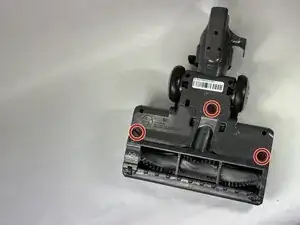

Поверните три замка, которые фиксируют крышку щетки, с помощью лопатки.

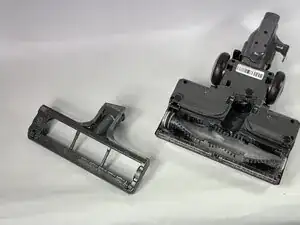

Снимите крышку щетки.

Замки щелкнут, когда достигнут положения "разблокировано".

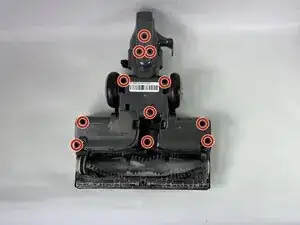

Уберите десять винтов Torx T8 длиной 9,4 мм на нижней стороне моторизованной насадки для пола.

Снимите крышку щетки.

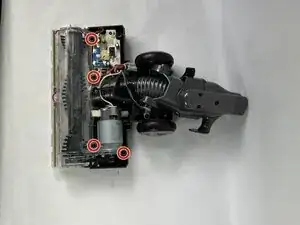

Удалите четыре винта Philips #1 длиной 10,6 мм из прозрачной пластиковой крышки щетки.

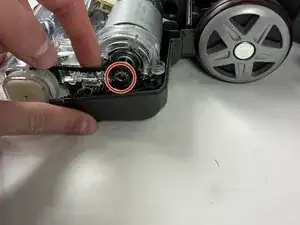

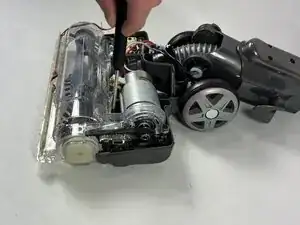

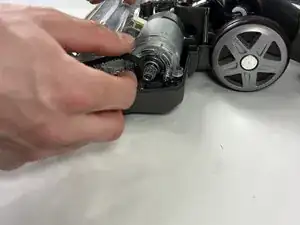

Снимите ремень щетки с мотора насадки, sliding его с шестерни.

Будьте осторожны, чтобы не повредить ремень щетки, если он в хорошем состоянии при его снятии.

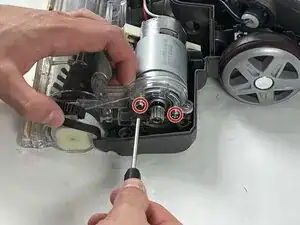

Уберите два винта Philips #1 длиной 13,1 мм из мотора щетки.

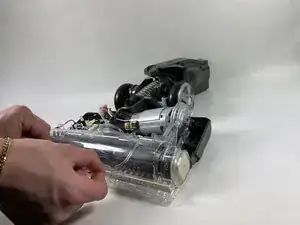

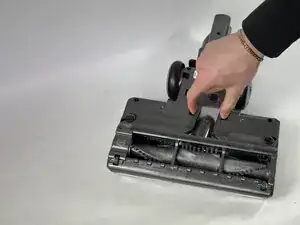

Снимите прозрачную пластиковую крышку с моторизованной насадки для пола.

Щетка и ремень щетки вы
