Замена мотора Shark Rocket HV381

На правой нижней части корпуса потяните вниз чёрный переключатель. Вы услышите щелчок, когда отсоедините корпус от головки пылесоса.

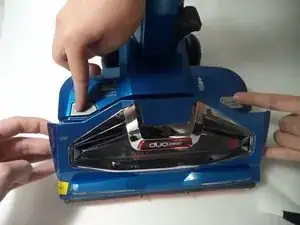

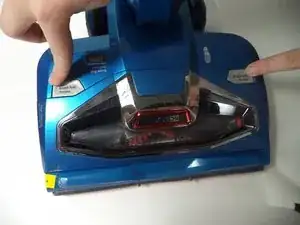

На верхней части насадки находятся две серые кнопки «Brush Roller Access». Одновременным нажатием обеих кнопок извлеките крышку вала. Снимите крышку вала, потянув её на себя и вверх.

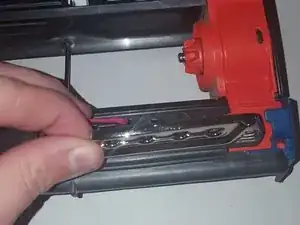

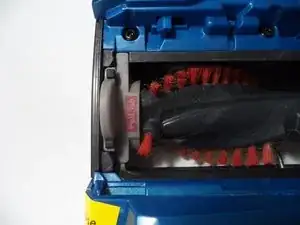

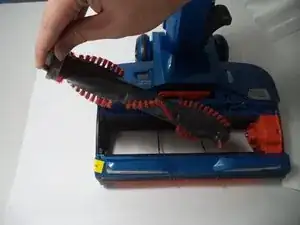

Вкладка «Pull Tab» расположена справа. Потяните вкладку вверх и вправо для снятия.

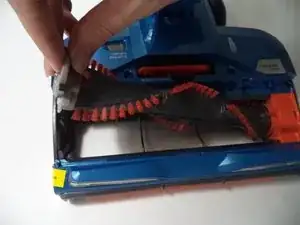

Щётка липкая, поэтому держите насадку пылесоса одной рукой и осторожно потяните вкладку средней силы.

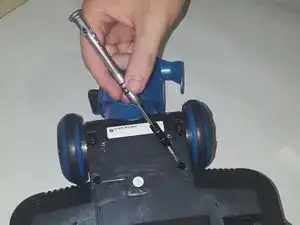

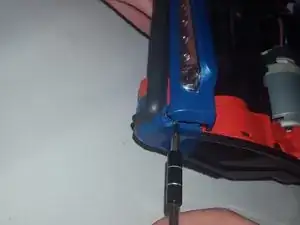

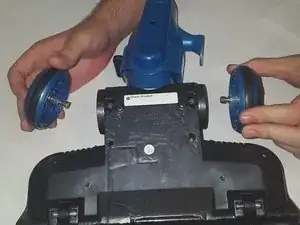

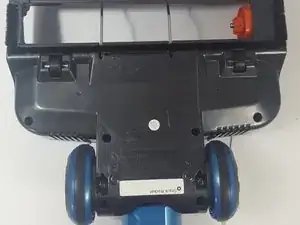

Сзади насадки пылесоса найдите и выкрутите четыре винта T15. После этого колёса можно снять.

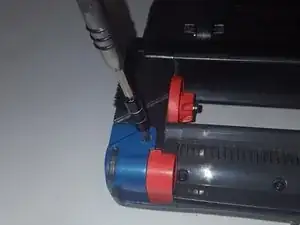

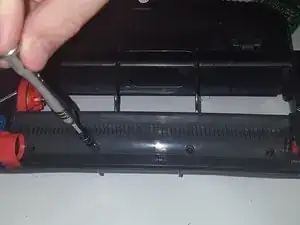

Сзади насадки, ближе к дну, находится ряд винтов. Используя отвертку T15, снимите все винты внизу и по бокам.

На верхней стороне насадки, где расположен светодиод, используйте маленькую плоскую отвёртку, чтобы поддеть крышку. Не должно быть сильного сопротивления.

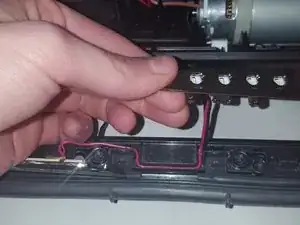

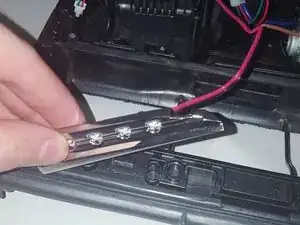

Схватив светодиод за боковую часть, потяните вверх, чтобы освободить провода из их каналов.

Будьте аккуратны, провода очень хрупкие. Сильный рывок может легко оторвать их от светодиода.

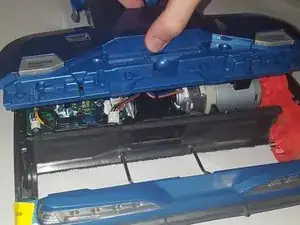

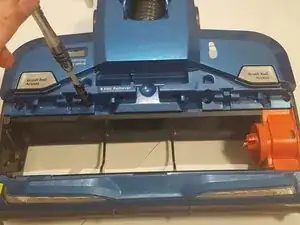

На верхней части насадки, справа от кнопок «Brush Roller Access», найдите два винта, расположенные параллельно друг другу. Используя T15, открутите эти два винта и поднимите панель за язычок, как показано.

Будьте осторожны при подъёме панели! К ней подключены провода, которые хрупкие.

Используя отвертку T10, отвинтите винт, как показано. Это освободит панель от проводов. Отложите панель в сторону.

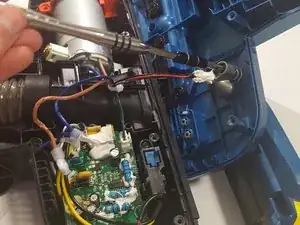

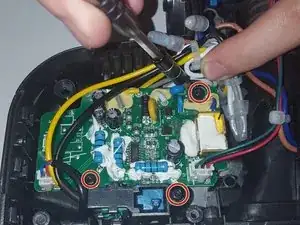

Используя отвертку T10, отвинтите три винта, показанные на фотографии. Важно откручивать все три винта равномерно. Мы обнаружили, что шаги по полоборота работают лучше всего.

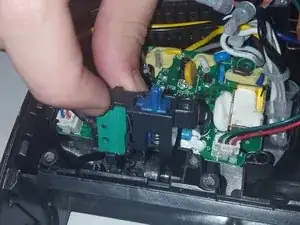

Порядок отсоединения проводов от платы или снятия синей детали не имеет значения. Выполните оба шага перед продолжением.

Хотя отсоединение проводов может показаться простым, будьте осторожны, чтобы не повредить их.

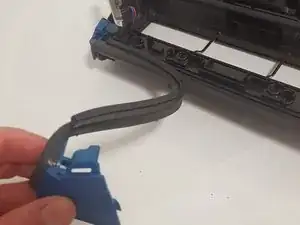

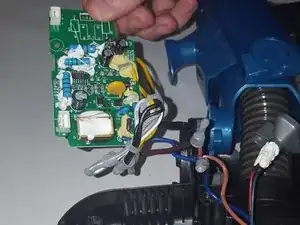

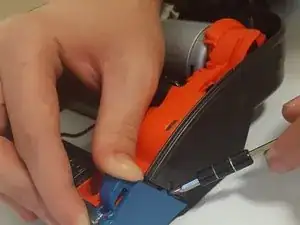

Отложите освобождённую плату в сторону, но обратите внимание на провода, подключенные к плате. Внизу насадки, убедившись, что Вы сняли четыре винта при разборке колёс, ещё раз проверьте и снимите панель. Это откроет доступ к двигателю. Используя пальцы и плоскую отвёртку, сдвиньте синюю деталь вперёд.

Единственный способ сдвинуть синюю деталь без затруднений — вставить плоскую отвёртку в центр указанной детали и нажать большим пальцем. При правильном выполнении она легко выйдет.

Медленно отведите тонкий провод спереди пылесоса в сторону. Он останется подключённым, но больше не будет мешать.

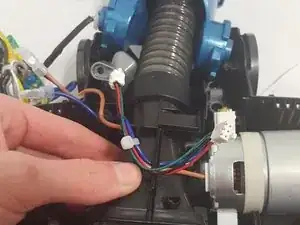

Сожмите шланг, сдвиньте его вверх и уберите в сторону, как показано. Провода не должны мешать, несмотря на изображение.

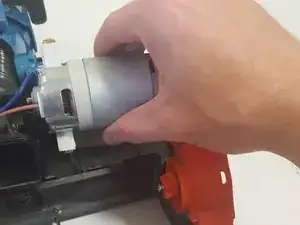

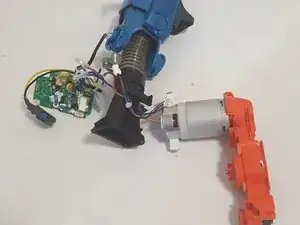

Уверенно схватив двигатель, потяните его вверх, пока не услышите лёгкий щелчок или громкий треск. Мы сталкивались с обоими, при этом пылесос продолжал работать нормально. Продолжайте поднимать, пока не сможете вынуть двигатель, плату и шланг.

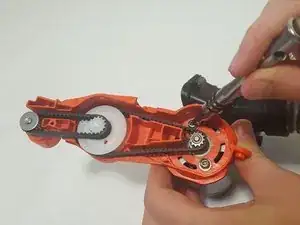

Теперь у Вас есть доступ к двигателю! Этот шаг необязательный, но оранжевый вращающийся элемент можно снять, выкрутив винты T10, показанные здесь.
