Замена электрического клапана паровой швабры Shark Professional Steam Pocket

Разверните шнур питания с рукоятки.

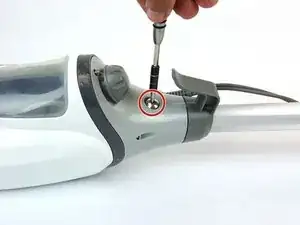

Удалите винт с крестообразным шлицем Phillips #2 длиной 56,0 мм, расположенный над крышкой бака для воды.

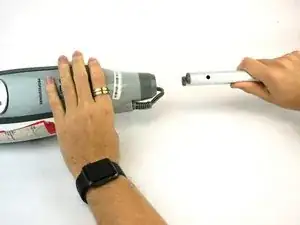

Оттяните рукоять, чтобы отделить её от корпуса.

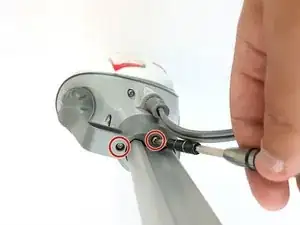

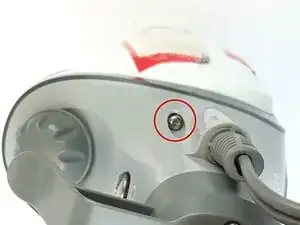

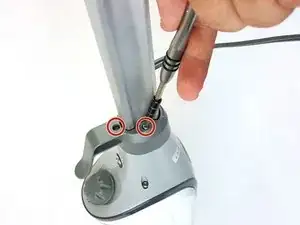

Снимите три винта с крестообразным шлицем Phillips #2 длиной 12,0 мм в месте соединения рукояти с корпусом.

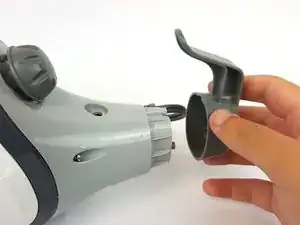

Снимите пластиковую заглушку.

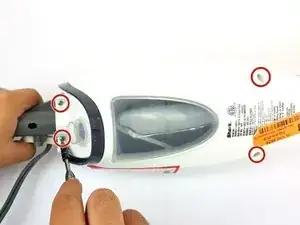

Снимите три винта Torx T10 длиной 16,0 мм возле верхней части корпуса и снимите крышку бака для воды.

Третий винт находится прямо с другой стороны от нижнего винта на фото.

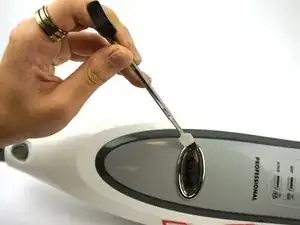

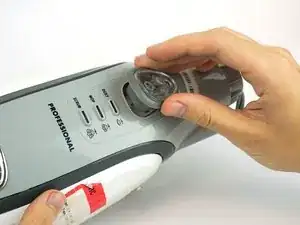

Снимите крышку кнопки управления паром с помощью металлической лопатки.

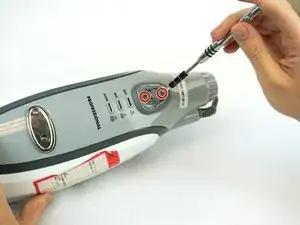

Снимите два винта с крестообразным шлицем Phillips #2 длиной 12,0 мм, находящиеся под ней.

Снимите пластиковый обод с прозрачной пластиковой накладкой.

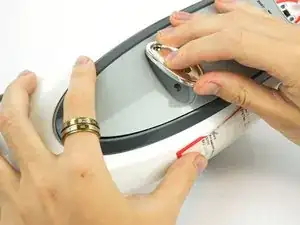

Снимите декаль с логотипом Shark на передней части корпуса с помощью металлической лопатки.

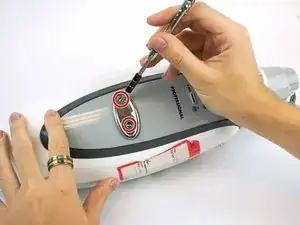

Снимите два винта с крестообразным шлицем Phillips #2 длиной 12,0 мм, находящиеся под ней.

Выньте пластиковую крышку, чтобы снять её.

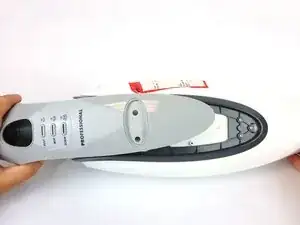

Снимите серую переднюю панель защёлкнув её, чтобы открыть панель управления и получить доступ к винтам, необходимым для открытия корпуса швабры.

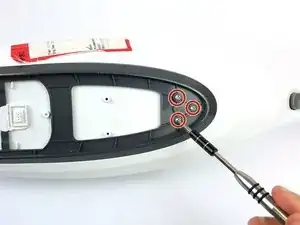

Снимите три винта с крестообразным шлицем Phillips #2 длиной 12,0 мм, крепящие тёмно-серую пластиковую отделку.

Снимите четыре винта Torx T10 длиной 16,0 мм, расположенные на задней части швабры.

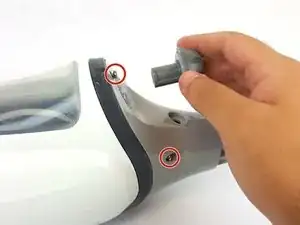

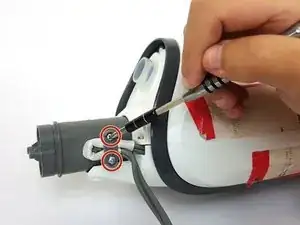

Снимите два винта с крестообразным шлицем Phillips #2 длиной 12,0 мм, которые крепят шнур питания к устройству.

Снимите тёмно-серую пластиковую накладку.

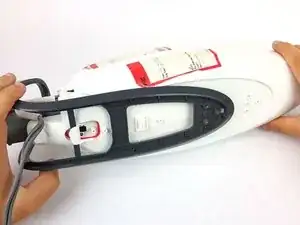

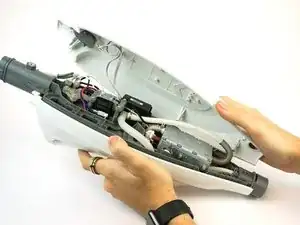

Разомкните корпус швабры белого цвета, раздвинув переднюю и заднюю часть.

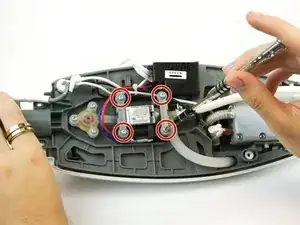

Снимите четыре винта с крестообразным шлицем Phillips #2 длиной 12,0 мм сверху электрического клапана.

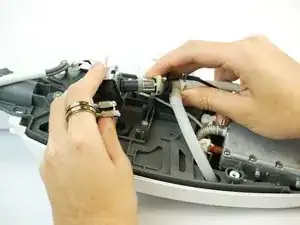

Снимите оба пластиковых элемента, удерживающих электрический клапан на месте.

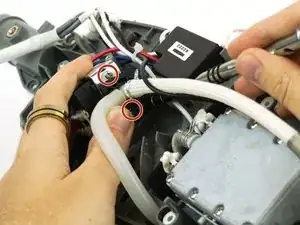

Поднимите электрический клапан и наклоните в сторону, чтобы открыть доступ и удалить два винта с крестообразным шлицем Phillips #2 длиной 12,0 мм на боковой стороне.

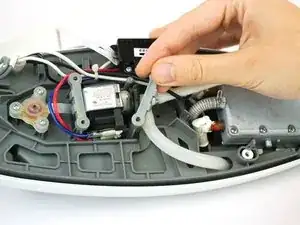

Разведите части, чтобы вынуть электрический клапан.
