Замена вентилятора Shark Rocket HV301

Найдите оранжевую панель в верхней части пылесоса.

Снимите оранжевую панель, нажав кнопку под панелью.

Сожмите и вытяните моторный фильтр, чтобы открыть внутреннюю камеру.

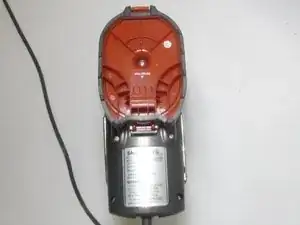

Поставьте пылесос на землю так, чтобы сторона с фильтром была от Вас.

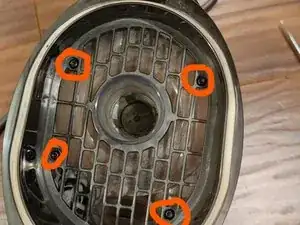

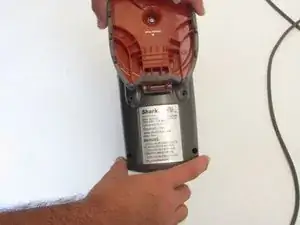

Отверткой Phillips #2 выкрутите четыре винта на серой панели.

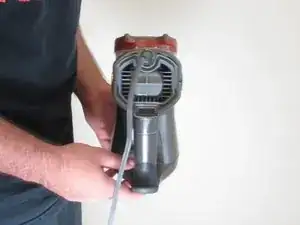

Поставьте пылесос на бок и найдите оранжевые защёлки с надписью "Rocket" по обеим сторонам пылесоса.

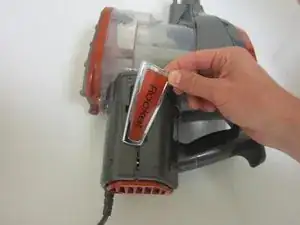

Снимите оранжевые защёлки с каждой стороны, сняв их с петель.

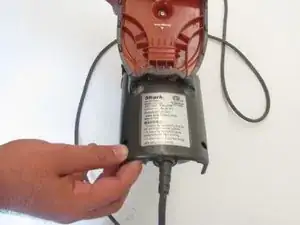

Снятие серой панели открывает проводку к вентилятору и мотору, будьте осторожны, чтобы не тянуть провода сильно, чтобы не повредить и не нарушить их.

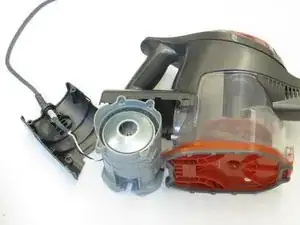

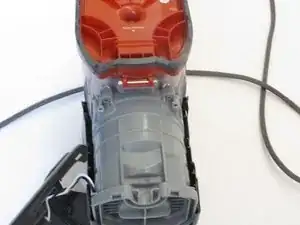

Снимите верхнюю половину серой панели, чтобы открыть светло‑серый отсек вентилятора.

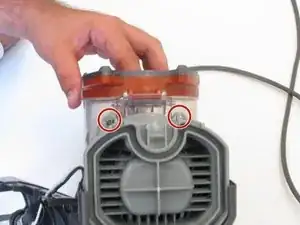

Найдите два винта над отсеком вентилятора и выверните их отверткой Phillips #2.

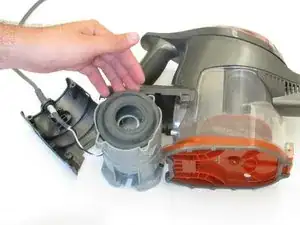

Снимите отсек вентилятора, осторожно потянув его от нижней половины серой панели.

Не вытягивайте и не снимайте провода.

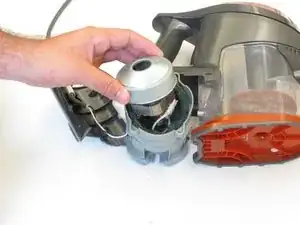

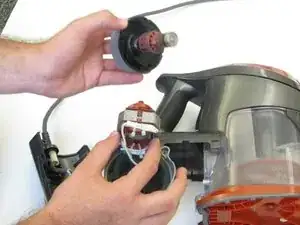

Вытяните вентилятор из отсека, аккуратно потянув за металлическое кольцо.

Найдите два длинных винта, удерживающих вентилятор вместе, и выкрутите их отверткой Phillips #2.

Снимите резиновое кольцо с верхней части отсека вентилятора.

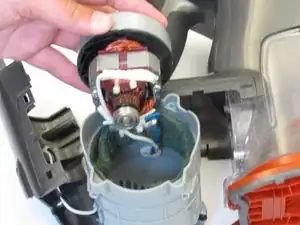

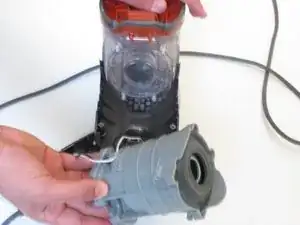

Снимите вентилятор с пластины после удаления винтов, аккуратно потянув.

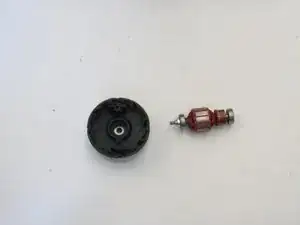

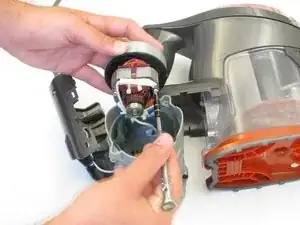

Вентилятор можно снять с двигателя, отвернув болт с помощью торцевого ключа. Болт расположен внутри вентилятора.

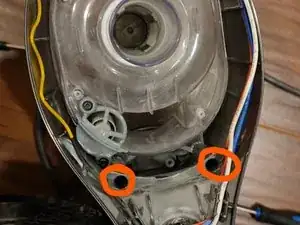

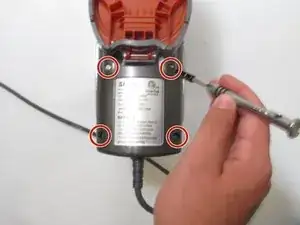

Четыре винта (верхние 2 и нижние 2) удерживают узел мотор/вентилятор.

Чтобы добраться до двух нижних, необходимо снять 2 основных детали: 1. крышку выключателя и крышку над фильтром; 2. контейнер для пыли.

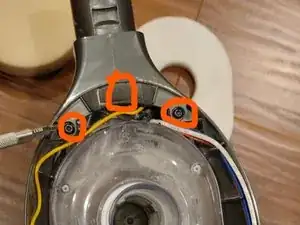

Пять винтов для снятия крышки выключателя и крышки, закрывающей поролоновый фильтр.

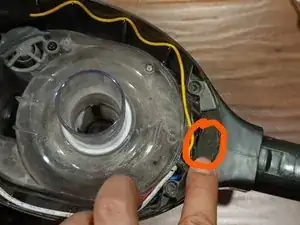

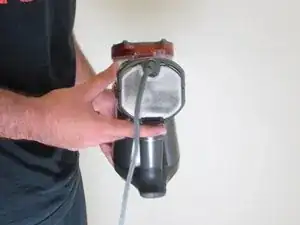

Контейнер для пыли, 5 винтов. Один винт находится под поролоновой наклейкой, отогните наклейку, чтобы добраться до винта.

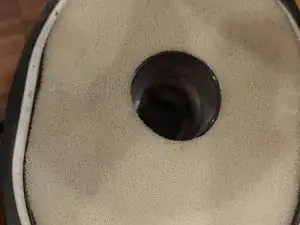

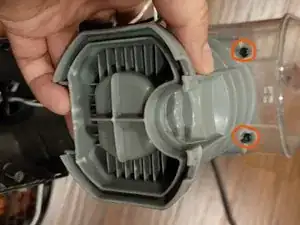

На последней фотографии показано место винта под поролоновой наклейкой.

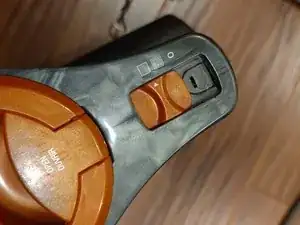

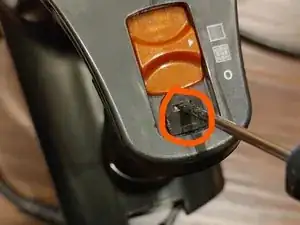

Дополнительные изображения для одного винта под выключателем.
