Замена тумблера на Cuisinart DCC-1200
Не работает выключатель на передней панели вашей кофеварки Cuisinart? В этом руководстве показаны шаги по доступу к тумблеру для его замены. Для выполнения этой задачи вам потребуется биты-драйвер с насадкой PH1 и металлическая лопатка.
Шаг 1

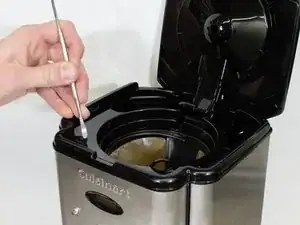

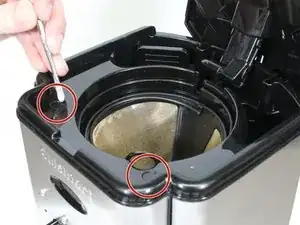

Используя металлическую лопатку, осторожно подденьте два пластиковых заглушки, расположенные сверху.
Чрезмерное давление лопаткой может повредить заглушки.
Шаг 2

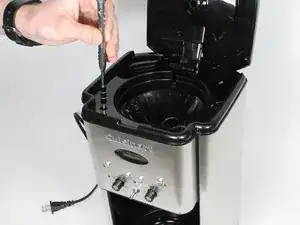

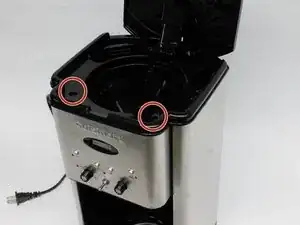

Снимите два винта длиной 11 мм с верхней части кофеварки под крышкой, используя бит-драйвер с удлинителем и насадкой PH1 Phillips.
Шаг 3

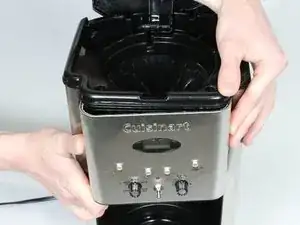

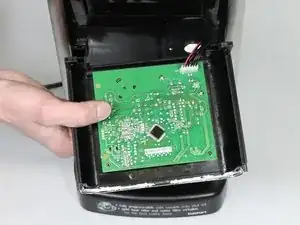

После снятия винтов снимите переднюю панель кофеварки, потянув её вниз и отводя от остальной части корпуса.
Будьте осторожны при обращении с передней панелью после её отделения — электрическое соединение остаётся подключённым.
Шаг 4

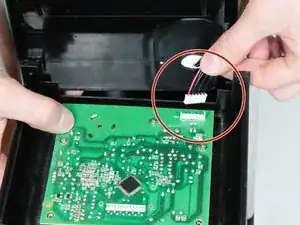

Отсоедините электрическое соединение от печатной платы, аккуратно потянув разъём прямо вверх и от платы.

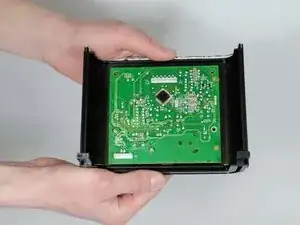

После отсоединения электрического соединения отделите переднюю панель от остальной части кофеварки.
Шаг 5

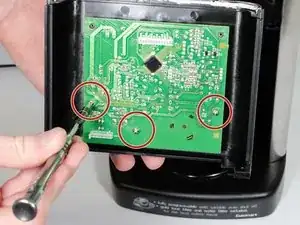

С помощью бит-драйвера с насадкой PH1 Philips открутите три винта длиной 11 мм, крепящие печатную плату к передней панели.

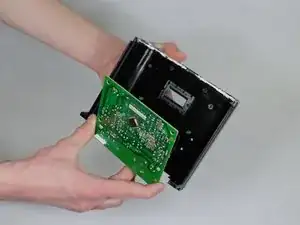

После снятия винтов аккуратно извлеките печатную плату из передней панели, обнажив внутреннюю часть панели.
Шаг 6

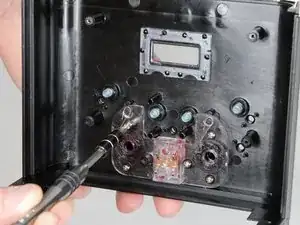

Снимите четыре винта длиной 10 мм с держателя тумблера, используя бит-драйвер с насадкой PH1 Phillips.

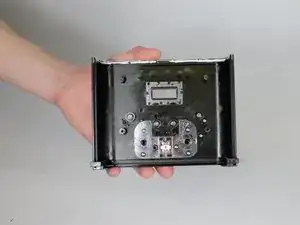

После удаления винтов снимите пластину тумблера с передней панели.
Шаг 7

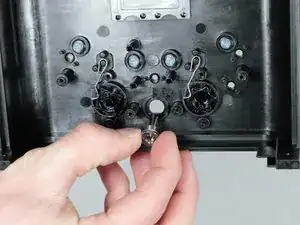

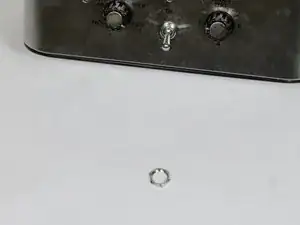

Снимите шестигранную гайку с задней стороны тумблера на передней панели.
Шаг 8

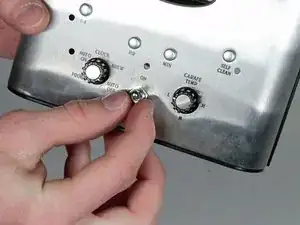

Извлеките тумблер, вытянув его из отверстия передней панели.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
