Замена неисправного сетевого шнура DCC-3200
Вы когда-нибудь вставляли вилку в кофеварку Cuisinart DCC-3200 и обнаруживали, что независимо от ваших действий она просто не включается? Вы пробуете подключать её к разным розеткам, и нигде она не работает. Прежде чем выбрасывать всю машину и искать новую в интернете, почему бы не попробовать починить её самостоятельно? В этом руководстве описан пошаговый процесс замены неисправного сетевого шнура на кофеварке Cuisinart DCC-3200. Все рекомендованные инструменты для этого ремонта перечислены в начале руководства.
Сетевой шнур вашей кофеварки Cuisinart DCC-3200 соединяет её с электрической сетью или источником питания. Без него устройство не будет работать.
Шаг 7 требует использования съёмника изоляции проводов для зачистки провода и скручивания. В зависимости от состояния провода может потребоваться паяльник для повторного припаивания.
Шаг 1
Сначала убедитесь, что устройство отключено от сети и в резервуаре нет воды.

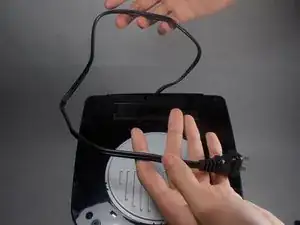

Проверьте сетевой шнур на наличие изломов или трещин.
Шаг 2

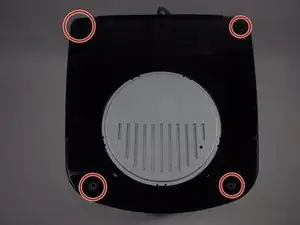

Если шнур выглядит целым, переверните устройство вверх дном и открутите 4 винта на дне.
Шаг 3

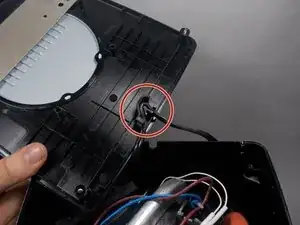

Снимите нижнюю панель и отстегните сетевой шнур от панели.
Шаг 4

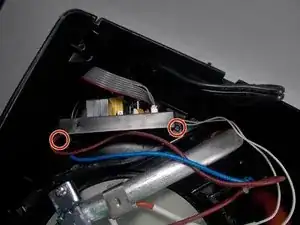

С лицевой стороной, повернутой к вам и перевёрнутым устройством, в верхнем левом углу круговой нагревательной пластины находится бежевый печатный модуль с двумя винтами по бокам, удерживающими его. Отвинтите их.
Шаг 5

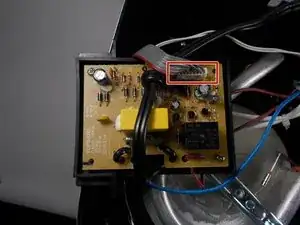

Осторожно выньте печатную плату и отсоедините серый ленточный кабель, подключённый к ней.
Шаг 6

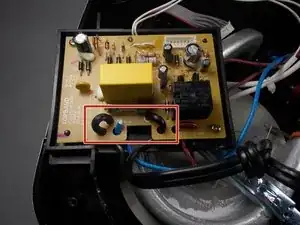

Проверьте, правильно ли подключён сетевой шнур к печатной плате.
Шаг 7
Зачистите провод и скрутите с другим проводом или припаяйте его обратно.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
