Замена материнской платы Shark Rocket Powerhead AH401
Если один из компонентов на материнской плате повреждён, проще заменить всю материнскую плату целиком. Доступ к материнской плате требует разборки пылесоса. В этом руководстве показано, как снять материнскую плату вашего Shark Rocket Powerhead AH401.
Шаг 1
Перед началом работ убедитесь, что устройство выключено и отключено от источника питания.
Найдите две защёлки с белыми стрелками. Они расположены по обе стороны крышки щетки.
Сдвиньте защёлки от центра пылесоса, чтобы разблокировать крышку щётки.
Поднимите крышку щётки вверх.
Шаг 2
Выньте вал щётки, потянув за язычок с надписью "pull".
Шаг 3
Перед началом работ убедитесь, что устройство выключено и отключено от источника питания.
Нажмите на рычаг контейнера для пыли, чтобы освободить контейнер и получить доступ к решётке фильтра.
Шаг 4
Снимите контейнер для пыли, поднимая его с посадочного места.
Шаг 5
Переверните устройство так, чтобы нижняя часть была обращена вверх.
Удалите восемь показанных винтов, поворачивая против часовой стрелки отверткой Torx T15.
Два винта Torx 14 мм
Два винта Torx 16 мм
Четыре винта Torx 21 мм
Шаг 6

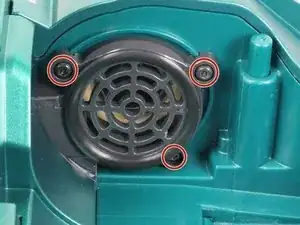

Удалите три винта 10 мм, поворачивая против часовой стрелки отверткой Torx T15.

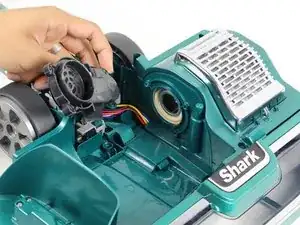

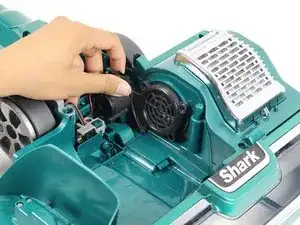

Снимите решётку воздушного канала, аккуратно приподняв и отводя её от отсека мотора.
Шаг 7
Удалите два винта 14 мм, поворачивая против часовой стрелки отверткой Torx T15.
Шаг 8

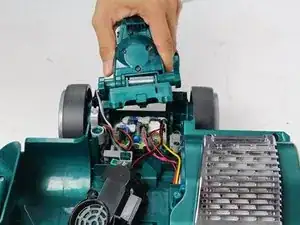

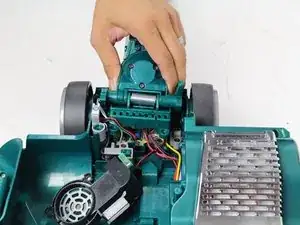

Поднимите и аккуратно снимите крышку петлевого отсека, закрывающую материнскую плату.
Шаг 9

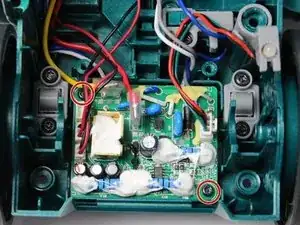

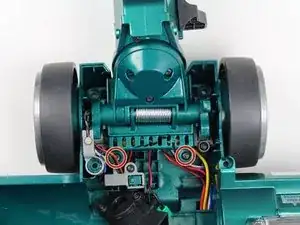

Удалите два винта 10 мм, поворачивая против часовой стрелки отверткой Torx T10.
Шаг 10

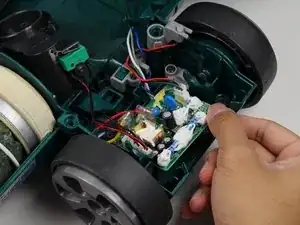

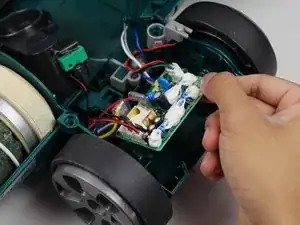

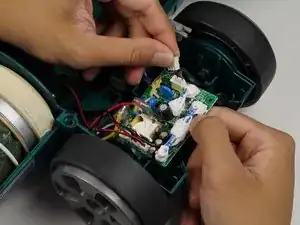

Выньте материнскую плату из её отсека.
Шаг 11

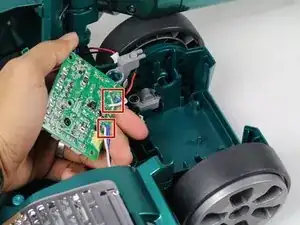

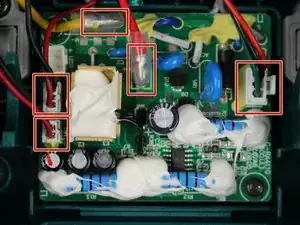

Найдите и отсоедините эти соединения, вытащив разъёмы из гнёзд.
Шаг 12

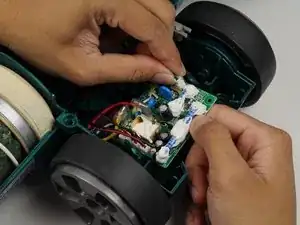

Переверните материнскую плату, чтобы получить доступ к проводам снизу.

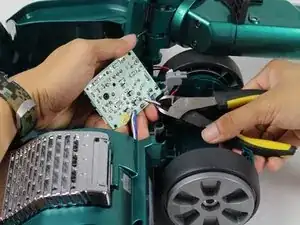

Найдите и перережьте все провода, подключённые к материнской плате, используя кусачки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
