Замена правого инвертора питания индукционной варочной панели Samsung NE63B8211SS
Если на индикаторе вашей варочной панели отображается ошибка F0, это означает, что основная плата потеряла связь с конфорками. Вероятно, один из инверторов вышел из строя.
Иногда правый инвертор явно сгорает, а основная плата — незаметно. В таком случае необходимо заменить одновременно и инвертор, и основную плату.
Шаг 1

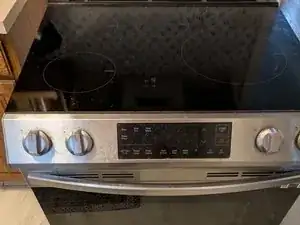

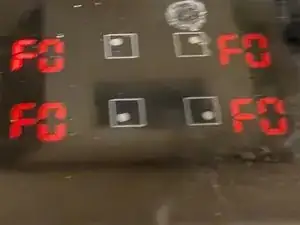

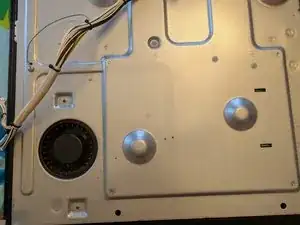

Если все конфорки отображают ошибку F0, это означает, что основная плата потеряла с ними связь. Если при этом другие функции прибора работают нормально (например, можно включить духовку), вероятно, проблема связана с инвертором.
Перед разборкой плиты можно попробовать следующее: отключите питание автоматом на минуту, затем снова включите. В тех случаях, когда проблема не в плате, это может сбросить ошибку и восстановить работоспособность.
Возможно, что одновременно потребуется замена как инвертора питания, так и основной платы. Если инвертор явно сгорел, начните с его замены и надейтесь, что основную плату удастся вернуть в строй.
Шаг 2

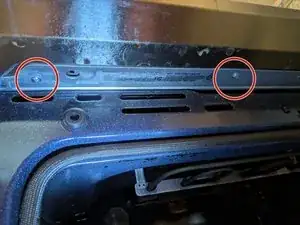

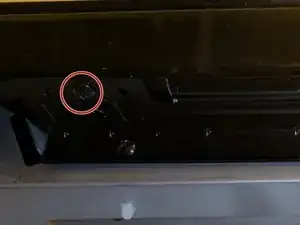

Откройте дверцу духовки. Чтобы поднять варочную панель, необходимо снять три винта с передней стороны.
Шаг 3

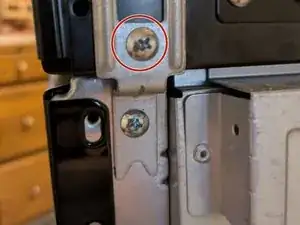

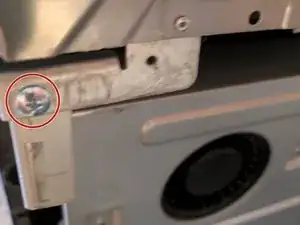

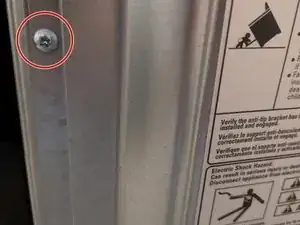

Чтобы поднять варочную панель, нужно удалить несколько винтов с задней стороны. Выполняя это, также снимите заднюю крышку, так как она закрывает разъёмы, которые необходимо отключить на следующих этапах.
Для полного снятия задней крышки нужно удалить 3 винта: два крепятся к раме по бокам, один — к вентиляционному отверстию. После этого крышку просто нужно аккуратно снять.
Шаг 4

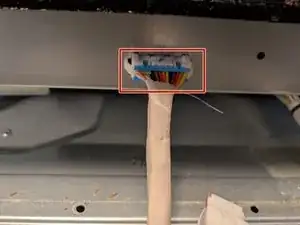

На агрегате также есть провода, идущие к задней части духовки. Их следует отсоединить.

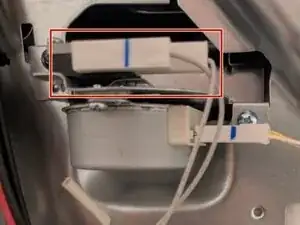

Обратите внимание, что один разъём ни к чему не подключён — он должен остаться в таком состоянии.
Шаг 5

Чтобы изолировать варочную панель, необходимо отсоединить панель управления и отключить разъёмы.
Разъёмы, подключённые к печатной плате сзади и к панели управления спереди, всё ещё соединены. Аккуратно поднимите варочную панель, пока не станут доступны винты слева и справа.
Шаг 6

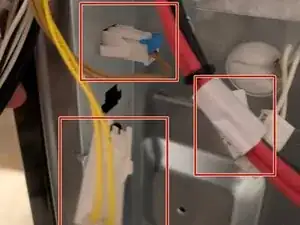

На панели управления четыре разъёма, которые необходимо отключить от варочной панели.
Один разъём соединяет панель с варочной панелью, остальные четыре ведут к задней части плиты.
Шаг 7


После отключения разъёмов варочную панель можно безопасно снять. Положите полотенце и установите панель стекляной стороной вниз.
Внутри варочной панели находятся пружины, которые могут сместиться. Они крупные и их легко вернуть на место.

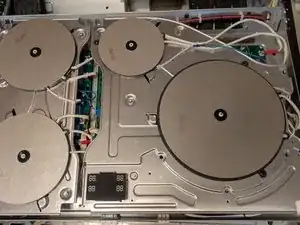

Четыре винта крепят стеклянную варочную панель к агрегату (по два с каждой стороны). Удалите эти винты, затем аккуратно переверните панель лицевой стороной вверх. Теперь можно снять верхнюю часть.
По завершении этого шага рекомендуется установить агрегат обратно на плиту и положить стеклянную панель лицевой стороной вниз на полотенце.
При сборке рекомендуется устанавливать агрегат и варочную панель лицом вверх. На этапе сборки удобнее начинать с винтов, расположенных ближе к задней части конфорок.
Шаг 8

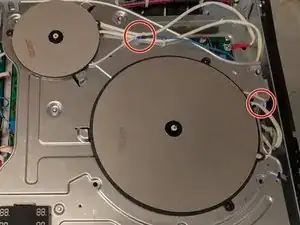

Правые конфорки подключены проводами к агрегату. Их нужно отсоединить, чтобы отложить конфорки в сторону и обеспечить свободный доступ к инвертору.
Первые два соединения находятся сверху конфорок.

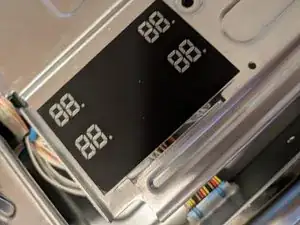

На панели индикации два разъёма, которые нужно отключить.
Шаг 9

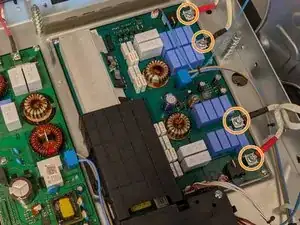

Каждая конфорка имеет чёрное и красное соединение, подключённое к клемме. Отсоедините их, чтобы полностью отключить конфорки от агрегата.
Шаг 10

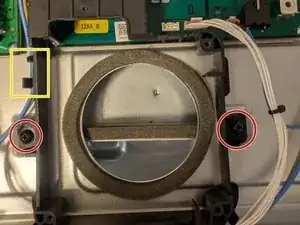

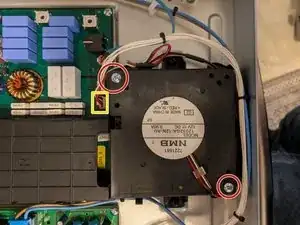

Вентилятор правого инвертора фиксирует его на месте. Его снятие позволит извлечь инвертор.
В корпусе вентилятора есть защёлки, которые удерживают провода рядом с рамой. Перед снятием вентилятора аккуратно извлеките провода из защёлок, так как они легко ломаются.
Удалите два винта и отключите питание от печатной платы. После этого поднимите вентилятор из корпуса.
После снятия вентилятора удалите винты, крепящие корпус к агрегату. Перед удалением пластикового корпуса обязательно извлеките провод из боковой защёлки.
Шаг 11

На данном этапе можно дополнительно убедиться, что именно инвертор неисправен. Может быть явный признак, например, следы подгорания на печатной плате.

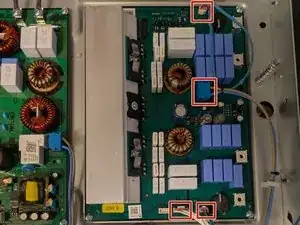

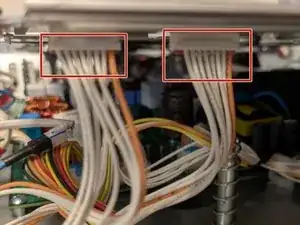

Когда будет подтверждён выход инвертора из строя, останется отключить ещё четыре разъёма.
После отключения разъёмов удалите четыре винта, фиксирующих плату.
Инвертор дополнительно зафиксирован двумя пластиковыми штифтами. Сожмите их плоскогубцами и аккуратно поднимите плату с корпуса.
Шаг 12
Установите новый инвертор и подключите разъёмы.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке. Настоятельно рекомендуется воспользоваться возможностью тщательно очистить все детали перед сборкой.
Перевод руководства с ifixit.com
