Ремонт Kenmore: перепайка или замена реле (T9AV5L12-12)
Это руководство применимо к другим печам/диапозонам серии 970-XXXXXX (например, 970-687633).
Моя печь не нагревалась, работал только конвекционный нагреватель (он на 120 В переменного тока).
На элементах выпечки и гриля не было 240 В переменного тока. Все элементы показали сопротивление 14–25 Ом.
Это простое руководство укажет на неисправный контакт и/или реле, деталь стоимостью около 5$, которая исправит вашу печь.
Будьте осторожны и всегда отключайте печь от сети перед выполнением работ.
Я не планировал создавать это руководство до ремонта печи, поэтому не стесняйтесь задавать вопросы при необходимости.
Шаг 1
Здесь не показано, как диагностировать или открыть заднюю панель печи — вам потребуется достаточная квалификация, чтобы добраться до этого этапа.

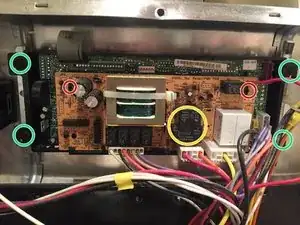

Снимите плату питания, выдернув защёлки. Будьте осторожны: сначала нужно вытащить «фиксирующие» защёлки плоскогубцами, прежде чем можно будет надавить на другие защёлки. Как только вы их увидите, вы быстро разберётесь.
При необходимости можно снять всю панель часов, открутив 4 винта.
Шаг 2

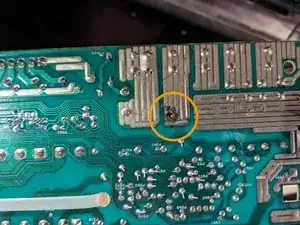

Осмотрите обратную сторону платы. Реле, которое нужно проверить — это большое чёрное, отмеченное жёлтым на шаге 1, модель T9AV5L12-12.
Если на одном контакте имеется расплавленный припой и вы слышите щелчки реле при установке печи в режим ВЫПЕЧКИ или ГРИЛЯ, возможно, это единственная проблема. Выполните перепайку контакта.
Если реле подлежит замене, выпаяйте старое и припаяйте новое.
Соберите устройство и проверьте печь.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
