Поиск неисправностей духовки Siemens HB76A1560
Проблема: сразу перед или вскоре после начала нагрева духовка отключает реле HFI, подавая питание на весь дом.
(Предполагаю, что «реле HFI» — это другой термин для следующих устройств: GFCI - устройство защитного отключения, ELCB - автоматический выключатель с защитой от утечки, RCD - устройство остаточного тока, RCCB - автоматический выключатель остаточного тока)
Я позвонил профессиональному мастеру, и после осмотра он заключил, что необходимо заменить основную печатную плату, и посоветовал мне лучше купить новую духовку. Поэтому, не имея ничего терять, я решил попытаться починить ее самостоятельно.
Шаг 1

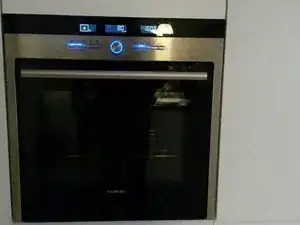

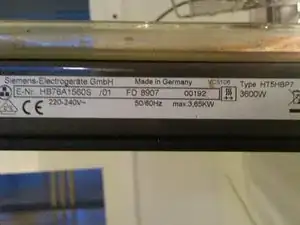

Эта модель - HB76A1560S, но руководство может применяться и для других. Я полагаю, что аналогичные духовки продаются под брендом Bosch.
Шаг 2
Смотрите инструкции в приложенном PDF документе
Согласно PDF документу: переведите духовку в тестовый режим и начните проходить каждое меню
Определите, на каком этапе тестирования возникает проблема и включается реле HFI
(Опасно!) Удалите заднюю часть и отключите провода от нагревательных элементов по одному, пока вышеуказанный этап тестирования не перестанет включать реле HFI. Будьте осторожны, чтобы не вызвать короткое замыкание и не получить удар электрическим током... Вам, вероятно, понадобиться отключать духовку каждый раз, когда вы отсоединяете провод
Шаг 3

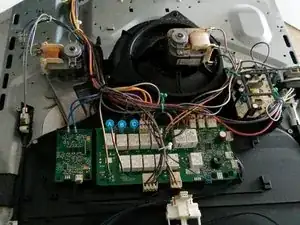

Предполагая, что вы теперь знаете, какой контур вызывает проблему: загляните под верхнюю часть. В моем случае проблема была вызвана управляющей печатной платой
После измерений с помощью мультиметра, я пришел к выводу, что реле с пометкой «B» должно быть повреждено. На самом деле это реле было визуально повреждено. Похоже, что искра пробила отверстие в его пластиковом корпусе
Закажите новое реле и припаивайте его
Повторите тестовую программу и убедитесь, что духовка больше не включает реле HFI
В апреле 2015 года я заменил реле B. В мае 2018 года я заменил реле C. В мае 2020 года я заменил реле D.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
