Отключение автоматического режима вентилятора Broan QP330SS

Перед началом убедитесь, что вытяжка отключена от сети! Мы будем работать внутри вытяжки и не хотим, чтобы вентилятор включился случайно.

Сначала нужно снять жировые решётки на нижней части вытяжки, чтобы получить доступ к внутренним компонентам. Решёток две.

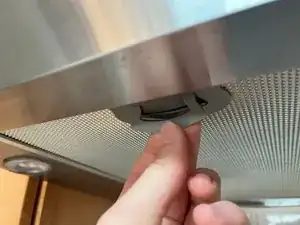

Найдите серые защёлки в передней части решёток. Потяните защёлку вниз и на себя, поддерживая решётку. После освобождения Вы сможете сдвинуть её вниз и вынуть.

Повторите для второй решётки.

Далее снимем серую панель, защищающую внутренние компоненты от плиты.

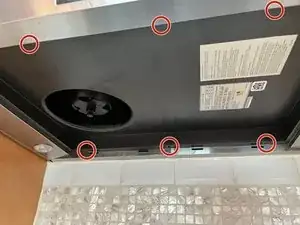

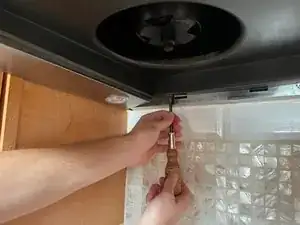

Панель держится на 6 (иногда только 4) винтах. Отверткой с крестообразным шлицем выкрутите каждый из них.

Пусть кто‑то поддержит панель, чтобы она не упала. Если никого нет, подложите под неё что‑то мягкое, чтобы она не повредилась при падении.

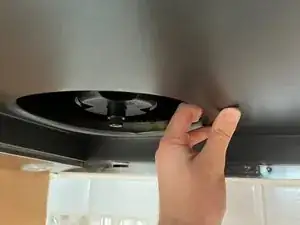

Если панель не выходит легко — это нормально. УБЕДИТЕСЬ, ЧТО ПИТАНИЕ ОТКЛЮЧЕНО, просуньте пальцы в зазор между вентилятором и серой панелью и тяните вниз с умеренной силой. Если все винты удалены, поводов для беспокойства нет.

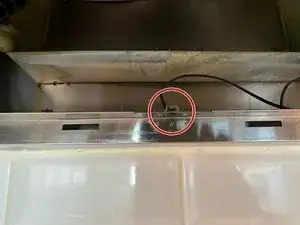

После снятия решёток и панели мы найдём датчик в задней части вытяжки, по центру, прикрученный к задней стороне металлической детали.

Проследите тонкий чёрный провод от датчика к плате управления, чтобы увидеть, куда он подключается.

Шаги 4 и 5 — альтернативные способы отключения датчика. Если Вы хотите просто переместить датчик, чтобы он не срабатывал раньше времени, переходите к шагу 4. Если хотите полностью отключить датчик, чтобы вентилятор работал только вручную, переходите к шагу 5.

Поскольку датчик закреплён на металле вытяжки, он даёт ложные показания: металл нагревается быстрее и дольше сохраняет тепло.

Чтобы переместить датчик, отвёрткой с плоским лезвием отвёрните винт, удерживающий его на месте. Держите заднюю часть датчика при откручивании винта.

Когда датчик будет отсоединён, переместите его так, чтобы он висел в воздухе и не касался металлических поверхностей.

Расположение можно варьировать — может потребоваться регулировка для достижения наилучшего результата.

Чтобы гарантировать, что вытяжка никогда больше не включится самостоятельно, мы можем отключить температурный датчик и эксплуатировать вытяжку только вручную.

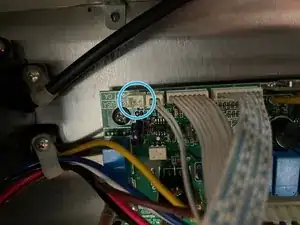

Проследите чёрный провод датчика (обведён красным) до платы управления (обведена зелёным) и посмотрите, куда он подключён. На втором изображении с удалённым проводом разъём находится в верхнем левом углу и обведён синим.

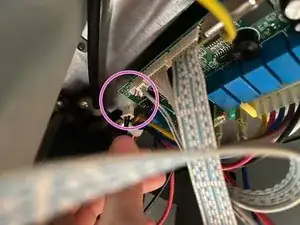

Провод имеет белый коннектор, который вставляется в белый разъём. Используйте ногти, чтобы вытащить коннектор из разъёма. Уберите этот коннектор в сторону, чтобы он не мешал.

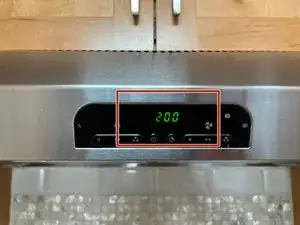

На некоторых моделях удаление датчика вызывает постоянное отображение кода ошибки на дисплее. Вытяжка при этом будет работать нормально, просто вместо времени будет показан код ошибки.

Не отрывайте весь разъём вместе с коннектором! Вы должны видеть или чувствовать зазор между концом коннектора и разъёмом; они оба белые, а разъём прикреплён к плате. Тяните из зазора ногтем — большого усилия не потребуется.
