Замена нагревательной пластины BELLA TXG-DS14

Бытовая техника

Нагревательная пластина под корзиной может получить вмятины или повреждения при использовании. Это может привести к неправильной установке корзины и ее выскакиванию. В таких случаях пользователю следует заменить нагревательную пластину на новую. В этом руководстве показано, как заменить эту пластину.

Шаг 1

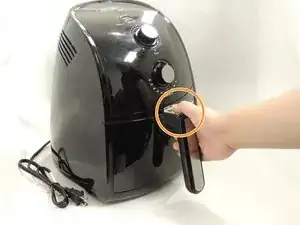

Выключите устройство и убедитесь, что оно остыло. Затем поставьте устройство перед собой и вытащите ящик, взявшись за ручку и потянув на себя. Убедитесь, что шнур убран в сторону перед выполнением следующих шагов.

Сдвиньте прозрачный замок от кнопки и нажмите на кнопку освобождения, чтобы снять корзину с ящика.

Шаг 2

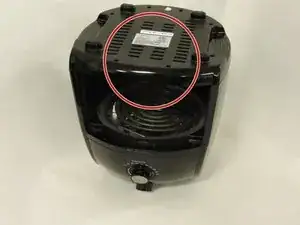

Поверните устройство на бок так, чтобы нижняя поверхность была направлена к вам.

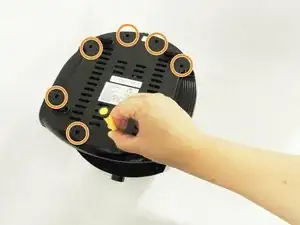

Снимите винты Phillips #1 размером 1.5 мм с нижней части устройства. Поворачивайте винты против часовой стрелки с помощью отвёртки Phillips #1.

К концу этого шага должно быть снято 8 винтов

Обязательно храните винты в безопасном месте

Шаг 3

Положите снятую нижнюю крышку рядом с устройством, избегая повреждения проводов.

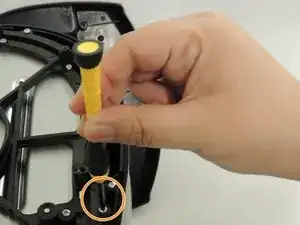

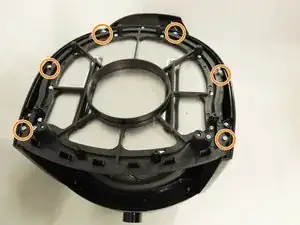

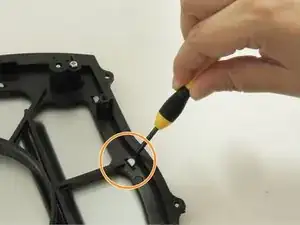

Отвинтите все винты Phillips #1 размером 1.2 мм вокруг серебряной пластины, поворачивая их против часовой стрелки с помощью отвёртки Phillips #1, чтобы снять пластину.

К концу этого шага должно быть снято 6 винтов

Шаг 4

Найдите 8 серебряных зажимов, которые удерживают серебряную пластину и черную крышку вместе.

Используйте плоскую отвёртку размером 0.1 мм, чтобы согнуть 8 серебряных зажимов к центру круга, чтобы освободить серебряную пластину.

Будьте осторожны, чтобы не порезаться о острые края серебряных зажимов.

Шаг 5

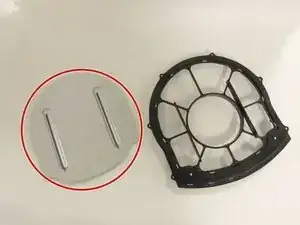

Снимите серебряную нагревательную пластину и установите новую.

Загните серебряные края на место и вставьте винты обратно. Для дальнейшей сборки следуйте этому руководству в обратном порядке.

При установке новой серебряной нагревательной пластины убедитесь, что вы не перегибаете серебряные края, так как они могут легко сломаться.

Перевод руководства с ifixit.com
