Замена платы управления (контрольной платы) Black and Decker DCM100R
В этом руководстве описан демонтаж и замена печатной платы модели кофеварки DCM100R. Данное руководство предназначено для устранения проблем с некорректным программированием и неисправными кнопками. Перед выполнением дальнейших действий ознакомьтесь со страницей по устранению неполадок для возможных решений.
Шаг 1
Положите кофеварку на бок.
Удалите четыре винта Phillips #2 длиной 6 мм, крепящие нижнюю панель.
Шаг 2

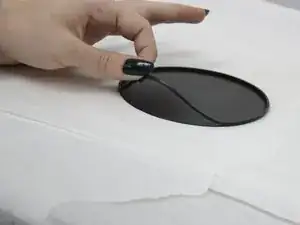

Вставьте ломик (jimmy) в заднюю часть панели и проведите им к передней части.
Шаг 3
Надавите на тыльную сторону панели, пока она не освободится.
Снимите пластину.
Шаг 4
Удалите два винта Phillips #2 длиной 10 мм, крепящие металлическую опорную скобу.
Снимите скобу и отложите в сторону.
Шаг 5

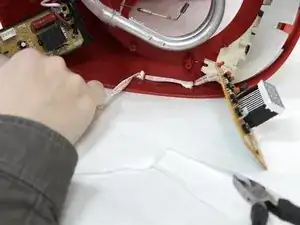

Отодвиньте трубки и проводку, чтобы открыть доступ к нагревательной пластине.
Чтобы удержать их в стороне, можно использовать пинцет с нейлоновой насадкой и закрепить их на задней панели.
Шаг 6
Используйте отвертку Phillips #2, чтобы удалить пять винтов длиной 8 мм, крепящих монтажную скобу и нагревательную пластину.
Шаг 7
Используйте плоскогубцы, чтобы аккуратно вытащить монтажную скобу с посадочного места.
Шаг 8

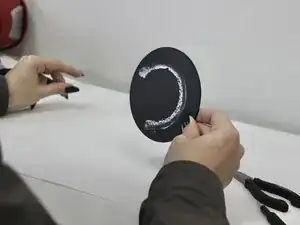

Снимите нагревательную пластину с монтажной скобы.
Снимите уплотнительное кольцо с нагревательной пластины.
Шаг 9
Удалите два винта Phillips #2 длиной 6 мм, крепящие печатную плату.
Шаг 10

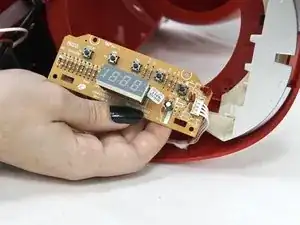

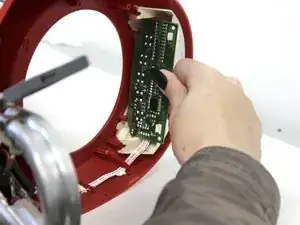

Вытащите плату, проведя её над крючками.
Шаг 11

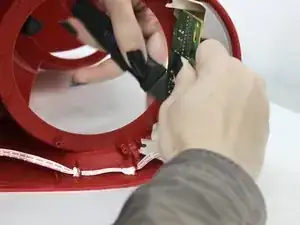

С помощью лома (jimmy) подденьте печатную плату и извлеките её.
Шаг 12

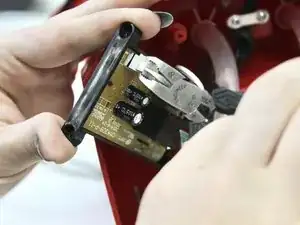

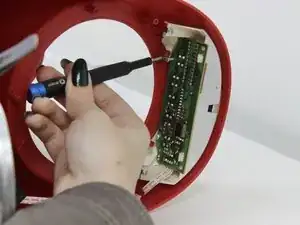

Удалите два винта Phillips #2 длиной 8 мм, удерживающие основную плату.
Шаг 13

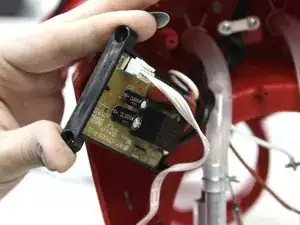

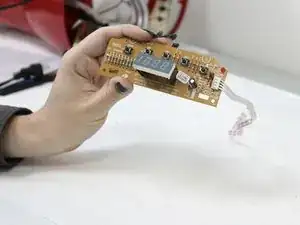

Выньте плату и отсоедините белый разъём.
Шаг 14
Отсоедините ленточный кабель.
Заключение
Для обратной сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
