Разборка Osterizer Blender 14 Speed All Metal Drive
Этот блендер является обязательным прибором в большинстве домашних хозяйств. Он состоит из платы управления и мотора, обеспечивающих работу блендера. В этом руководстве основное внимание уделяется отделению мотора от остальной части блендера.
Шаг 1

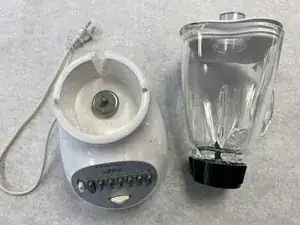

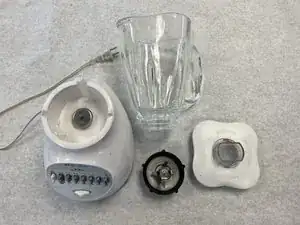

Снимите верхнюю часть, чашу и лезвия блендера и отложите их в сторону
Лезвия блендера острые, поэтому при отложении не порежьтесь
Шаг 2

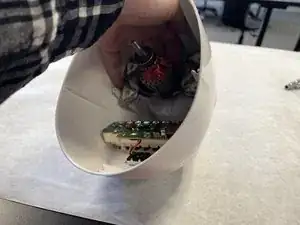

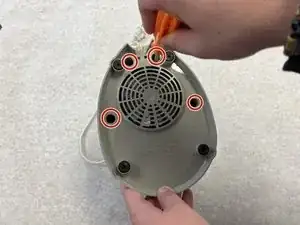

Переверните корпус с мотором вниз

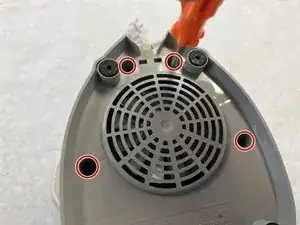

Используйте крестовую отвертку для удаления 4 винтов, как показано на изображении
Шаг 3

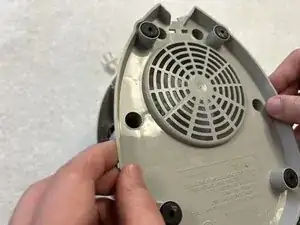

Снимите нижнюю панель
Шаг 4

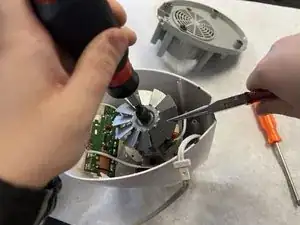

Используйте отвертку 11 мм для откручивания винта на лопасти вентилятора
Снимите лопасть вентилятора
Шаг 5
Найдите шайбу под вентилятором и снимите её с вала мотора
Чтобы снять шайбу, поверните её против часовой стрелки
Шаг 6

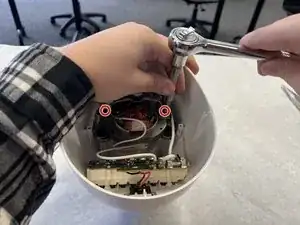

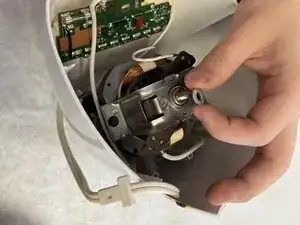

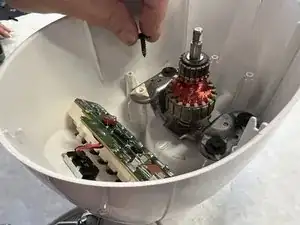

Используйте ключ 6.5 мм с удлинителем, чтобы открутить 2 винта, фиксирующие верхнюю часть мотора
Шаг 7

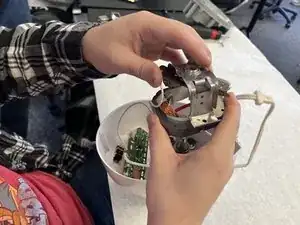

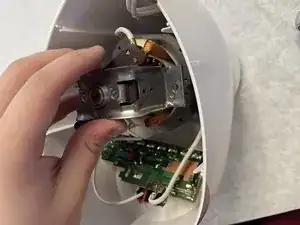

Выньте мотор и медные провода из корпуса блендера
Шаг 8

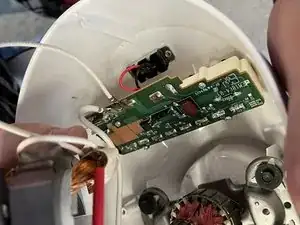

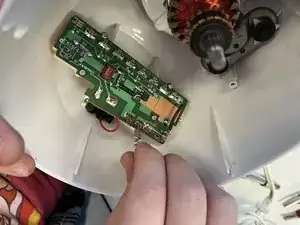

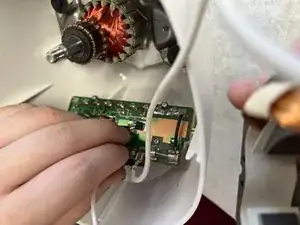

Отключите 2 белых провода, соединяющие мотор с платой управления
Эти 2 провода имеют серебристые наконечники
Шаг 9

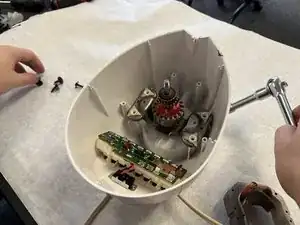

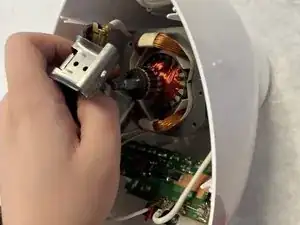

С помощью головки открутите 4 болта, крепящие мотор к стенке корпуса блендера
Шаг 10

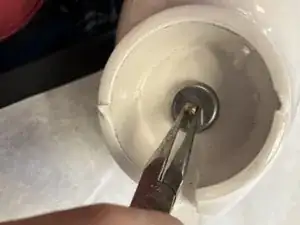

Переверните блендер в исходное положение и снимите металлический диск, расположенный в верхней части блендера, с помощью плоскогубцев
Шаг 11

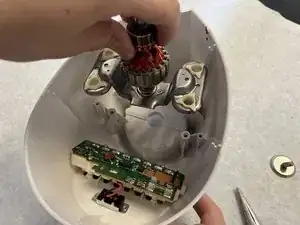

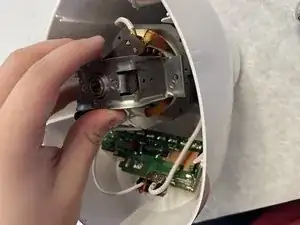

Полностью извлеките мотор из блендера
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
