Починка сливного клапана в Nivona Caferomatica 770

Выньте сетевой штекер из розетки!

Снимите все навесные элементы: резервуар для воды, крышку отделения для кофе, ящик-подставку. Удалите все кофейные зерна из контейнера для хранения.

Отверните пять винтов Torx T10 на задней панели.

Отверните два винта Torx T10 на переднем крае нагревательной пластины.

Пока не снимайте нагревательную пластину полностью — её питающие провода ещё подключены.

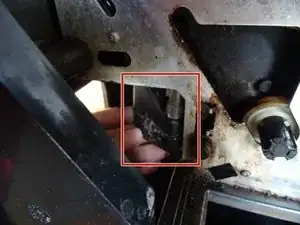

Поднимите передний край нагревательной пластины и сдвиньте её вперёд немного, чтобы освободить защёлки на заднем крае.

Опустите нагревательную пластину обратно, но так, чтобы был доступ к винтам под ней.

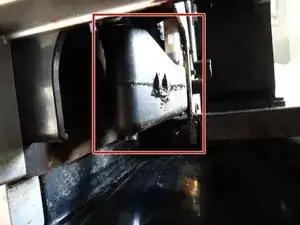

Отверните два винта Torx T10, расположенные под нагревательной пластиной.

Осторожно приподнимите верхнюю часть немного и опустите обратно.

Сдвиньте боковую панель у бака для воды примерно на 2 см назад.

Может немного закусывать.

Поставьте боковую панель рядом с корпусом. Пока не снимайте её полностью — провода переключателя ещё подключены.

Отключите плоские разъёмы от переключателя. Обязательно запомните порядок кабелей для последующей сборки.

Снимите боковую панель.

Ослабьте два изолированных плоских разъёма, к которым подключена нагревательная пластина.

Приподнимите верхнюю часть слегка вверх и ослабьте гайку, фиксирующую кольцевой наконечник на зелёно-жёлтом проводе заземления. Снимите кольцевой наконечник.

Пока не снимайте верхнюю крышку полностью — она ещё подключена кабелем датчика.

Приподнимите верхнюю часть слегка.

Нажмите на фиксатор на штекере белого кабеля датчика и потяните чёрный разъём к передней части аппарата.

Сожмите две защёлки ответной части по бокам и выведите её из отверстия, сдвинув назад.

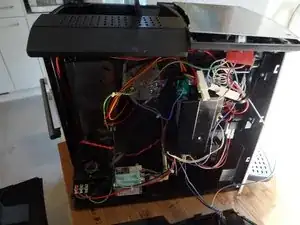

Теперь верхняя крышка свободна, её можно снять.

Сдвиньте боковую панель с сервисной дверцей назад примерно на 2 см и снимите её.

Может немного заедать.

Просуньте руку в корпус спереди, поверните расширительный бак примерно на 60 градусов вправо и потяните вниз.

Со временем расширительный бак загрязняется и может забиваться. Периодически очищайте его. Он состоит из двух половинок, которые легко разъединяются.

Чтобы получить доступ к сливному клапану, нужно снять коробку передач. Для этого освободите путь для коробки. Сначала ослабьте электронику.

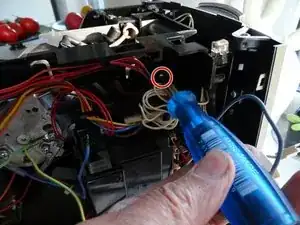

Электроника прикручена сверху и снизу винтами Torx T10. Отверните оба винта.

Выдвиньте электронику на несколько сантиметров. Следите, чтобы не натянуть провода слишком сильно.

Отсоедините напорный шланг от коробки передач.

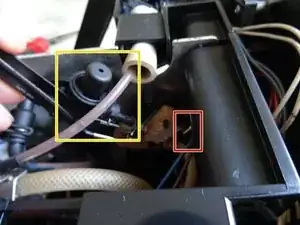

С помощью тонкогубцев вытяните фиксатор (отмечен красным), который держит напорный шланг на выпускном клапане (с круглой чёрной шляпкой, отмечен желтым).

Вытяните соединитель напорного шланга. Следите за уплотнительным кольцом — оно может застрять в порту или в клапане. Его следует заменить новым.

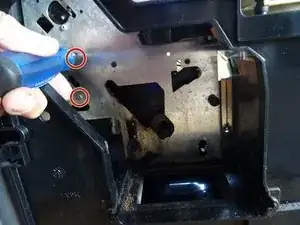

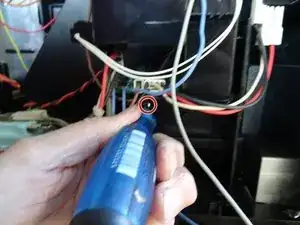

Поверните кофемашину так, чтобы металлическая перегородка была обращена к вам. Коробка передач крепится пятью винтами Torx T10, которые необходимо снять.

Последующие шаги трудоёмкие. Работайте аккуратно и терпеливо. Убедитесь, что никакие кабели или шланги не зацепились за коробку.

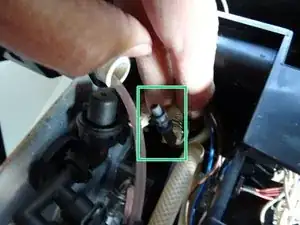

Выдавите коробку передач с помощью чёрного пластикового штифта (отмечен зелёным) или с помощью приводного вала (отмечен жёлтым) с другой стороны.

Вытяните коробку с другой стороны и отложите в сторону. Она всё ещё будет соединена кабелями и шлангами, проявите терпение.

После этого становится виден сливной клапан.

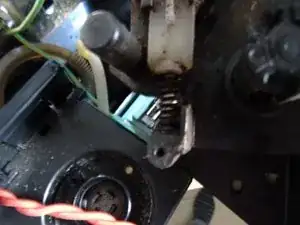

С помощью отвёртки отодвиньте и снимите пружину внизу сливного клапана.

Выньте белый направляющий элемент. Обратите внимание на его положение, чтобы затем установить обратно в том же положении.

Снимите клипсу вверху клапана и вытащите напорный шланг. Следите за уплотнительным кольцом — оно может застрять в соединении или в клапане и должно быть заменено новым.

Сдвиньте белую часть сливного клапана вниз примерно на 5 мм.

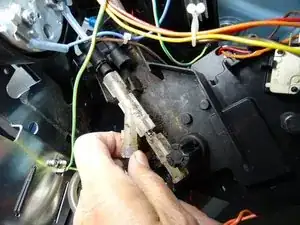

Осторожно извлеките сливной клапан.

Существуют разные версии этого клапана. Шток может отличаться, сердечник клапана может быть только шариком, используется одна или две прокладки. Тем не менее все клапаны работают одинаково.

Снимите крышку серого верхнего корпуса клапана. Используйте плоскогубцы, если она заедает.

Здесь находятся две прокладки, плоская сторона обращена наружу.

В более новых клапанах используется только одна прокладка

Толкатель и держатель

Поршень и пружина

Замените прокладки и соберите клапан.
