Замена жерновов Nivona Caferomatica 770

Выдерните вилку из розетки!

Снимите все дополнительные элементы, такие как резервуар для воды, крышку от отсека для кофе, ящик для отходов. Уберите все кофейные зёрна из контейнера для хранения.

Открутите пять винтов Torx T10 на задней стороне.

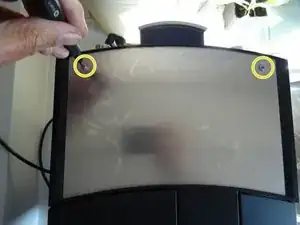

Открутите два винта Torx T10 на переднем крае нагревательной пластины.

Пока не снимайте нагревательную пластину полностью, её кабели всё ещё подключены.

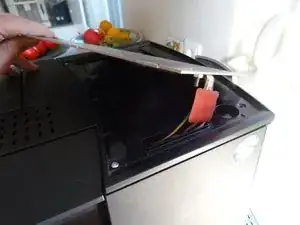

Поднимите передний край нагревательной пластины и немного сдвиньте её вперёд, чтобы освободить защёлки на заднем крае.

Опустите нагревательную пластину обратно, но так, чтобы вы могли добраться до винтов под ней.

Открутите два винта Torx T10, расположенные под нагревательной пластиной.

Аккуратно приподнимите верхнюю часть немного и опустите обратно.

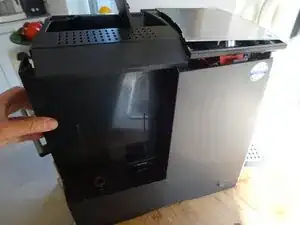

Отодвиньте боковую панель на резервуаре для воды назад примерно на 2 см.

Это может немного заедать.

Положите боковую панель рядом с машиной. Пока не снимайте её полностью, кабели переключателя всё ещё подключены.

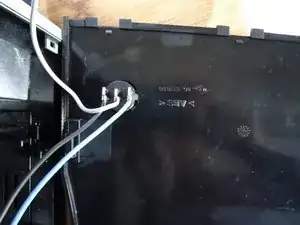

Отключите плоские разъёмы от переключателя. Обязательно запомните порядок кабелей для последующей сборки.

Снимите боковую панель.

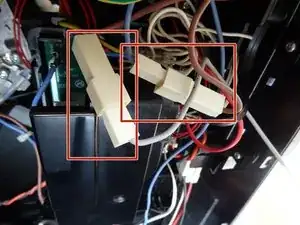

Ослабьте два изолированных плоских разъёма, с помощью которых подключена нагревательная пластина.

Немного поднимите верх и ослабьте гайку, удерживающую ушко на зеленом-жёлтом заземляющем кабеле. Уберите ушко.

Пока не снимайте верх, он всё ещё подключен к кабелю датчика.

Немного приподнимите верхнюю часть.

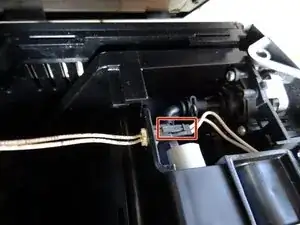

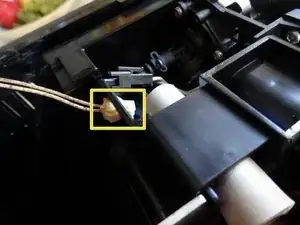

Нажмите на фиксирующую защёлку на разъёме белого кабеля сенсора и вытащите чёрный разъём вперёд от машины.

Нажмите на две защёлки на противоположной стороне и выдвиньте её из отверстия назад.

Теперь верх свободен, и вы можете его снять.

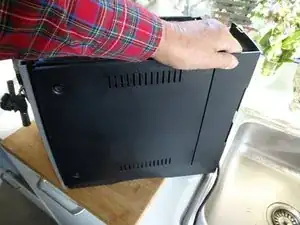

Сдвиньте боковую панель с сервисной дверцей обратно на 2 см и снимите её.

Это может немного заедать.

Жернова защищены поролоновыми матами. Один мат просто лежит сверху. Уберите его.

Работайте аккуратно, маты легко рвутся.

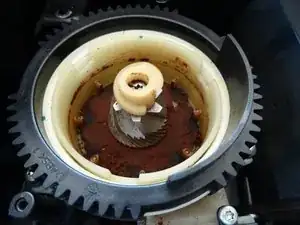

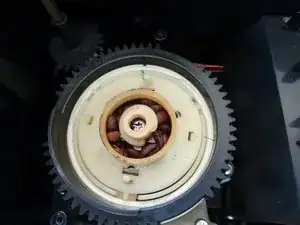

Жернова теперь открыты перед вами.

Теперь жернова свободны. Снова сделайте фотографию, затем аккуратно вытащите ось регулятора.

Этот регулятор может отсутствовать на некоторых моделях.

В зависимости от модели вы найдёте силиконовое уплотнение на топе жерновового кольца, уберите его.

Обратите внимание на знаки производства, здесь зелёный. Это выравнивание должно быть восстановлено позже. Теперь поворачивайте большое чёрное колесо на 90 градусов против часовой стрелки. Жернововое кольцо теперь свободно и его можно поднять.

В следующем шаге будьте очень осторожны, чтобы не потерять эти три пружины, шарики и картриджи.

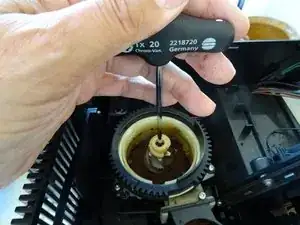

Конус для измельчения крепится длинным винтом Torx T20. Головка винта часто покрыта остатками кофейных зёрен. Обнажите головку и отверните винт против часовой стрелки.

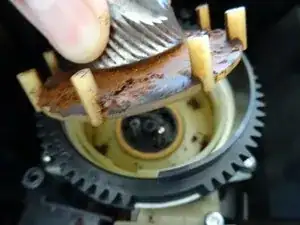

Теперь можно удалить подачу зёрен (маленькая белая улитка). Конус для измельчения и привод теперь также можно осторожно поднять.

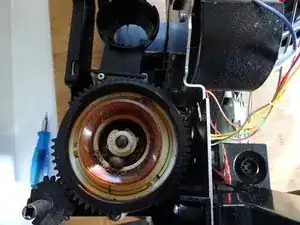

Жернова обычно заполнены старыми, липкими остатками кофе. Аккуратно очистите всё для отличного аромата кофе.

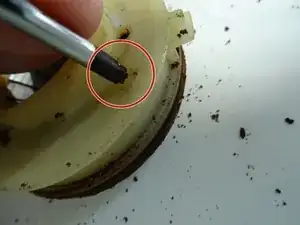

Аккуратно поднимите войлочное кольцо вокруг вала с помощью иглы, затем протрите его влажной тряпкой. Не пытайтесь мыть его, так как есть риск, что оно разбухнет. При первом использовании переверните его чистой стороной вверх.

Очистите внутреннюю часть жерновов с помощью щётки и влажной тряпки, а лопасти — с помощью губки для мытья посуды. Убедитесь, что всё хорошо высохло перед использованием.

Поочерёдно нажмите на обе маленькие защёлки. Тогда крышка кольца должна выйти.

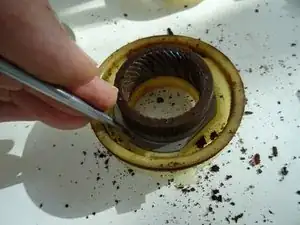

Два зажима удерживают кольцо жерновов на месте, отодвиньте их в сторону, и оно должно освободиться.

Снова очистите всё. Установите новое кольцо и крышку на место. Жернововое кольцо заменено.

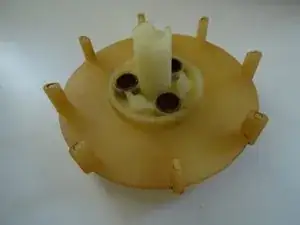

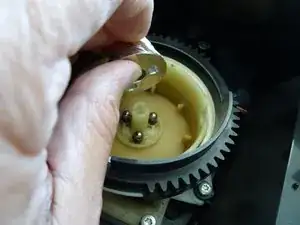

Сначала вставьте очищенный привод, затем три втулки, пружины и шарики. Теперь установите конус для измельчения на три шарика.

Затем установите шнек, закрутите центральные винты. При закручивании нажимайте на конус вниз и убедитесь, что всё совпадает.

Этот винт заходит в пластик. Если он не подходит правильно, резьба будет повреждена. Поэтому сначала поверните винт против часовой стрелки, пока не почувствуете, что первая резьба зашла. Затем закрутите его по часовой стрелке.

Вставьте Grinding ring. Чёрный шестерня поворачивается вправо до тех пор, пока три метки не выровняются. Затем снова установите вал приводного механизма в исходное положение.

Настройка новых жерновов не обязательно должна быть такой же, как у старых. Вы можете примерно найти среднее положение, которое было отмечено ранее, повернув наружное кольцо максимально по часовой стрелке, а затем повернув его четырнадцать щелчков против часовой стрелки.

Будет полезно проверить, вращается ли кофемолка свободно. Вы можете снять бункер для зерен и посмотреть на жернова сбоку.

Затем установите оставшиеся детали в обратном порядке.

Вы можете красиво установить степень помола, поместив пустой рулон туалетной бумаги перпендикулярно к открытой кофемолке и заполнив его несколькими кофейными зёрнами. Включите вилку (будьте осторожны!), выберите чашку кофе и наблюдайте, как кофе сыпется из кофемолки.

Эти две фотографии не подделка: перед ремонтом кофемолки кофе было жидким и прозрачным. С новыми жерновами кофе крепкий и с хорошей кремой. Ремонт оказался настоящим успехом!
