Nivona Caferomatica 770 Замена уплотнения водопровода
Эти инструкции также могут помочь с другими моделями Nivona и с кофемашинами Melitta, Siemens и Miele — все они производятся тем же заводом и имеют очень схожую конструкцию.
Если из стационарной машины капает вода, возможно, дефектно уплотнение соединения воды («внутренняя гильза коллект ора»).
Примечание: В инструкциях показано снятие верхней части и обеих боковых частей. Если ремонт ограничивается только уплотнением соединения воды, верхнюю часть и боковую часть с сервисной дверцей снимать не нужно — тогда пропустите шаги 4–6.
Шаг 1
Вытащите вилку из розетки!
Снимите все навесные элементы, такие как резервуар для воды, крышку отсека для кофе, кассету для молотого кофе. Удалите все кофейные зерна из бункера.
Выверните пять винтов Torx T10 на задней панели.
Шаг 2
Выверните два винта Torx T10 на переднем крае теплоизоляционной пластины.
Пока не снимайте пластину полностью — к ней ещё подключены питающие провода.
Поднимите передний край пластины и немного сдвиньте её вперёд, чтобы освободить защёлки на заднем крае.
Опустите пластину обратно так, чтобы был доступ к винтам снизу.
Выверните два винта Torx T10, расположенные под пластиной.
Шаг 3
Аккуратно приподнимите верхнюю боковую панель немного и опустите обратно.
Отодвиньте боковую панель у резервуара для воды примерно на 2 см назад.
Может немного заедать.
Поставьте боковую панель рядом с машиной. Пока не снима йте её полностью — к выключателю ещё подключены провода.
Отключите плоские разъёмы от выключателя. Обязательно запомните расположение проводов для последующей сборки.
Снимите боковую панель.
Шаг 4
Ослабьте два изолированных плоских разъёма, которыми подключена теплоизоляционная пластина.
Приподнимите верхнюю крышку слегка вверх и ослабьте гайку, фиксирующую кольцевой наконечник на зелёно-жёлтом проводе заземления. Снимите кольцевой наконечник.
Пока не снимайте верхнюю крышку полностью — она ещё подключена датчик овым кабелем.
Шаг 5
Приподнимите верхнюю часть немного.
Нажмите на фиксатор на разъёме белого датчик ового кабеля и потяните чёрный разъём в сторону передней панели машины.
Сожмите две защёлки на противоположной части по бокам и вытяните её через отверстие назад.
Теперь верхняя крышка свободна — снимите её.
Шаг 6
Сдвиньте боковую панель с сервисной дверцей назад примерно на 2 см и снимите её.
Может немного заедать.
Шаг 7
Уплотнение водопровода закрыто пластиковой крышкой. Крышка крепится двумя винтами Torx T10. Выверните оба винта.
Подденьте крышку пальцами и выньте её.

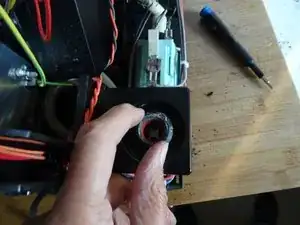

Выньте уплотнение водопровода пальцами.
Перед установкой тонко смажьте уплотнение пищевым силиконовым герметиком. Уплотнение должно быть установлено плоской стороной вверх.
Заключение
Соберите устройство в обратном порядке выполнения шагов.
Перевод руководства с ifixit.com
