Замена кнопки питания Shark Navigator Lift-Away Deluxe NV360

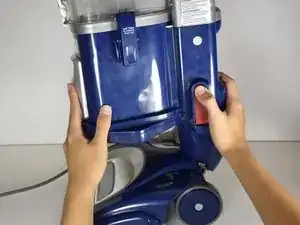

Найдите защёлки на боковой стороне контейнера для пыли — прозрачной пластиковой камеры в центре пылесоса.

Потяните нижнюю часть защёлки рукой вверх.

Поднимите верхнюю часть защёлки вверх и отведите её от контейнера для пыли рукой.

Повторите описанные действия с защёлкой на другой стороне контейнера для пыли.

Поднимите контейнер для пыли за ручку наверху рукой и отведите его в сторону.

Поднимите поролоновый фильтр рукой вверх и выньте его из пылесоса.

Поднимите войлочный фильтр за язычок вверху рукой и выньте его наружу.

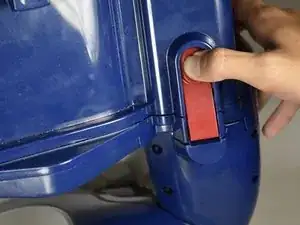

Найдите красную защёлку на боковой стороне пылесоса.

Нажмите пальцем на круглую часть защёлки.

Поднимите верхнюю пластиковую часть корпуса пылесоса рукой, продолжая нажимать на круглую часть защёлки.

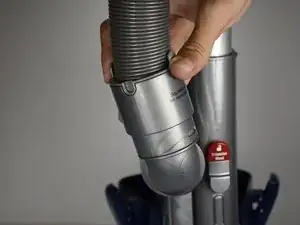

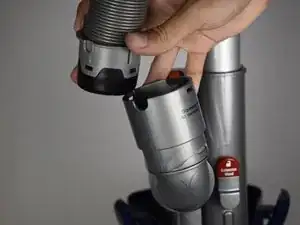

Найдите нижнее соединение, которое соединяет изогнутую серую пластиковую трубку и шланг, идущий от ручки пылесоса.

Одновременно нажмите пальцами на две серые защёлки по обеим сторонам шланга и выньте шланг из пластикового гнезда рукой.

Найдите красную защёлку, которая была рядом со шлангом в предыдущем шаге.

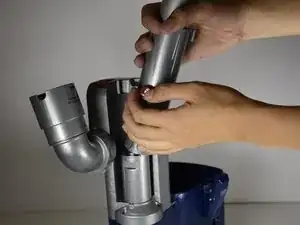

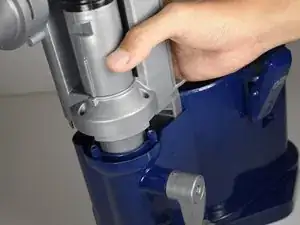

Держите рукоять пылесоса и её удлинитель внизу.

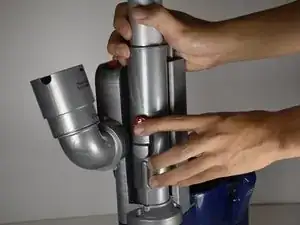

Другой рукой нажмите на защёлку.

Снимите рукоять с пылесоса.

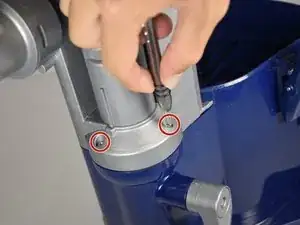

Снимите два винта 15 мм отверткой PH1, расположенных на нижней стороне серой пластиковой части, от которой была снята рукоять.

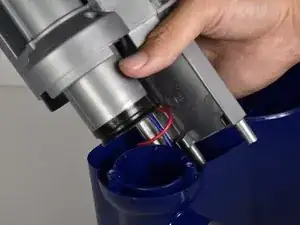

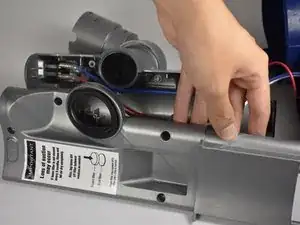

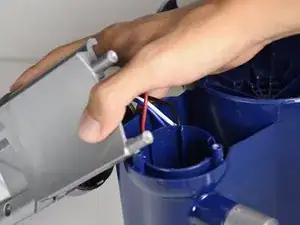

Поднимите серый отсек из основного корпуса пылесоса, потянув его вверх рукой.

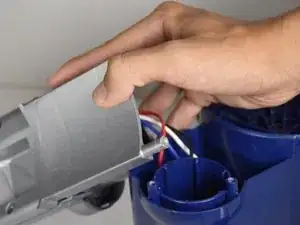

Продолжайте тянуть за серый отсек, пока он полностью не выйдет из основного корпуса пылесоса.

Поместите серый отсек на рабочую поверхность для следующего шага.

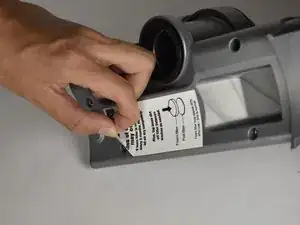

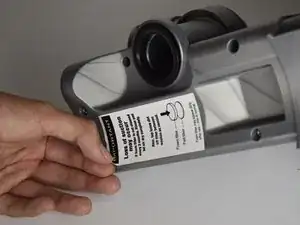

Отклейте наклейку рукой до тех пор, пока полностью не откроется скрытое отверстие для винта.

Найдите и отвинтите пять винтов 15 мм отверткой PH1.

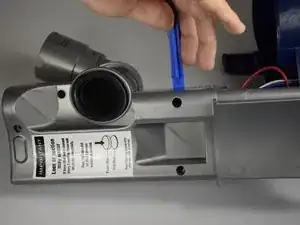

Вставьте пластиковый монтажный инструмент в щель посередине между двумя половинами серого отсека.

Приложите наружное усилие по всей окружности щели, чтобы разъединить две пластиковые половины.

Найдите красную кнопку питания и подключённые к ней красный, синий и чёрный провода.

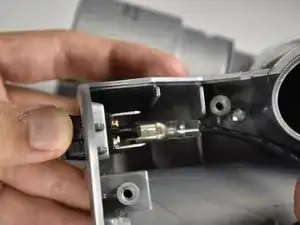

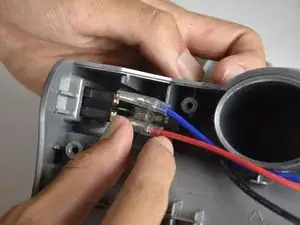

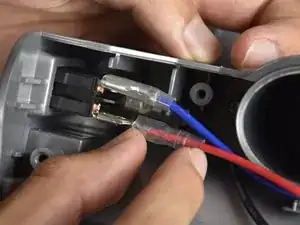

Сожмите и потяните прозрачную пластиковую изоляцию красного провода рукой, чтобы оголить металлический контакт.

Повторите этот шаг для синего провода.

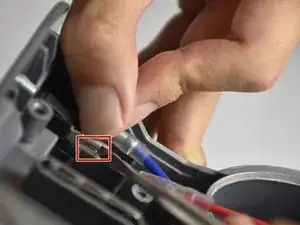

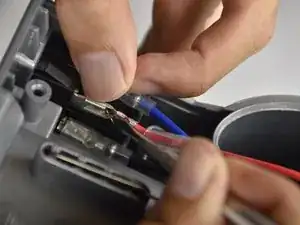

Найдите выступ на металлическом контакте красного провода.

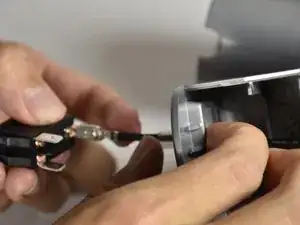

Нажмите на выступ металическим лопаточным инструментом, одновременно оттягивая контакт красного провода от кнопки пальцами.

Потяните и покачайте провод за его контакт пальцами, пока он полностью не отсоединился от разъёма на кнопке.

Повторите этот шаг для синего провода.

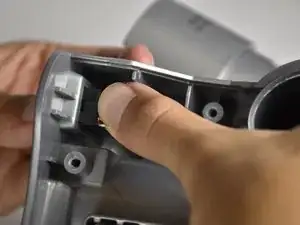

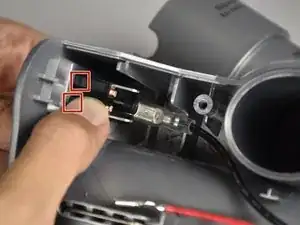

Нажмите наружу на кромки, удерживающие кнопку питания внутри серой рамки.

Когда кромки пройдут за край серой рамки, потяните кнопку питания наружу из серого отсека рукой.

Оттяните кнопку питания на несколько дюймов от серой рамки руками, чтобы получить удобный доступ к соединению чёрного провода.

Повторите шаги 16 и 17 для чёрного провода и его разъёма.

Снимите отключённую кнопку питания с рамки руками.
