Замена мотора насадки Shark Rocket Powerhead AH401

Перед началом работы убедитесь, что устройство выключено и отключено от источника питания.

Найдите две защёлки с белыми стрелками. Они расположены по обе стороны крышки щётки.

Сдвиньте защёлки от центра пылесоса, чтобы разблокировать крышку щётки.

Поднимите крышку щётки вверх.

Выньте щётку, потянув за язычок с надписью "pull".

Переверните устройство так, чтобы низ был обращён вверх.

Удалите восемь винтов, показанных на изображении, вращая против часовой стрелки отверткой Torx T15.

Два винта Torx 14 мм

Два винта Torx 16 мм

Четыре винта Torx 21 мм

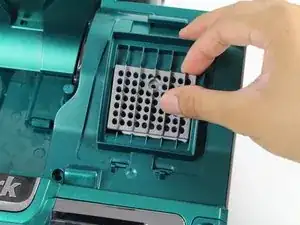

Нажмите внутрь на верхнюю часть решётки фильтра, где указано "Push".

Поднимите решётку фильтра вверх.

Осторожно приподнимите и потяните решётку на себя, пока она не освободится.

Постмоторный фильтр находится под решёткой фильтра.

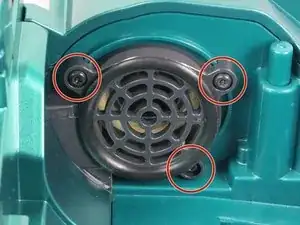

Удалите четыре винта, вращая против часовой стрелки:

Один винт 12 мм с отверткой Torx T10

Три винта 14 мм с отверткой Torx T15

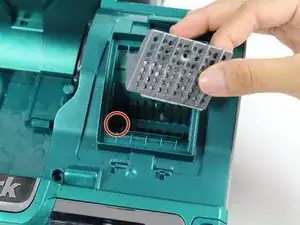

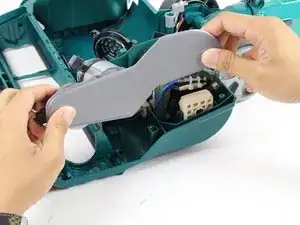

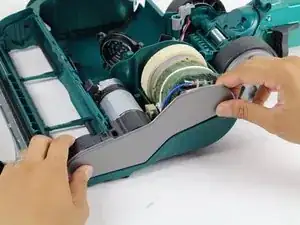

Снимите серую пластину фильтра, просто подняв её вверх.

Удалите винт 14 мм, вращая против часовой стрелки отверткой Torx T10.

Удалите три винта 10 мм, вращая против часовой стрелки отверткой Torx T15.

Снимите воздухопроводную решётку с боковой стороны моторного отсека, потянув её наружу и от точки крепления.

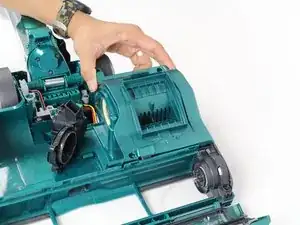

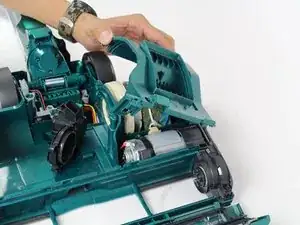

Снимите панель моторного отсека, поднимая её вверх и отводя от устройства.

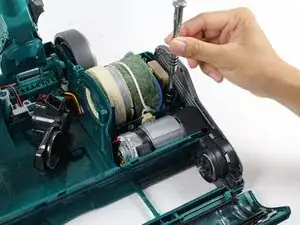

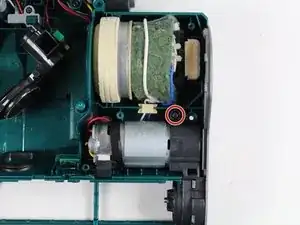

Удалите один винт 14 мм, вращая против часовой стрелки отверткой Torx T15.

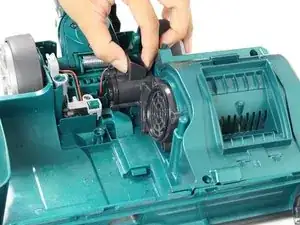

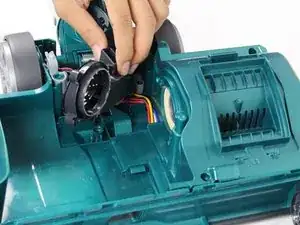

Отсоедините боковую панель мотора, подняв мотор и панель вверх и вынув их наружу.

Этот шаг может потребовать некоторого покачивания, чтобы ослабить панель перед её извлечением.

Удалите один винт 9 мм, вращая против часовой стрелки крестовой отвёрткой Phillips #2.

Этот винт позволяет снять боковую панель.

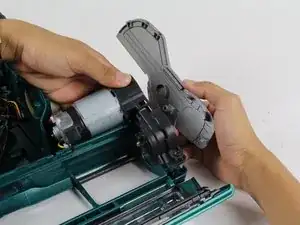

Снимите боковую панель, потянув панель наружу и от мотора.

Боковая панель закреплена защёлками, которые соединяются вблизи оси щётки.

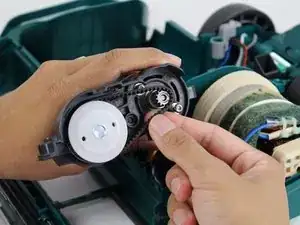

Ослабьте два винта, вращая против часовой стрелки отверткой Torx T15.

Винты нужно только ослабить, чтобы освободить ремень.

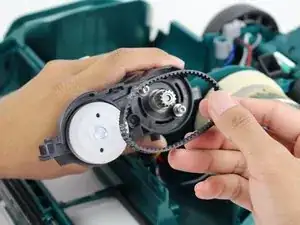

Снимите ремень, потянув его от оси.

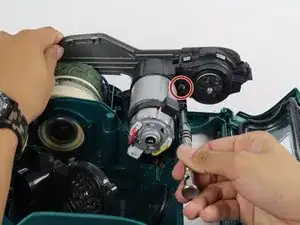

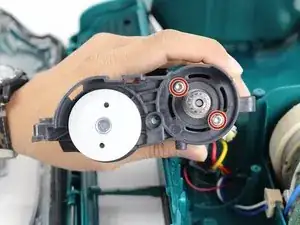

Удалите два винта 16 мм, вращая против часовой стрелки отверткой Torx T15.

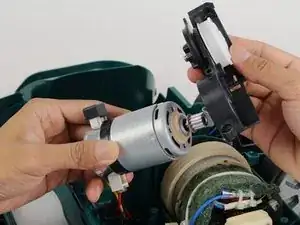

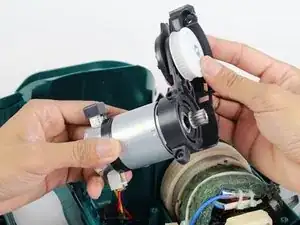

Снимите узел с ремнём, потянув его от мотора.

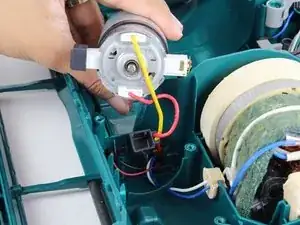

Переверните моторный блок так, чтобы были видны провода.

Перережьте провода бокорезами, чтобы освободить мотор.
