Замена винтов панели задней крышки Shark Rocket Powerhead AH401
Чтобы получить доступ к моторам, ремню и плате управления пылесоса, необходимо снять часть винтов на задней панели. Это руководство покажет, как снять винты с задней панели вашего Shark Rocket Powerhead AH401.
Шаг 1
Убедитесь, что устройство выключено и отключено от источника питания перед началом работы.

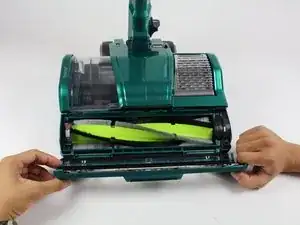

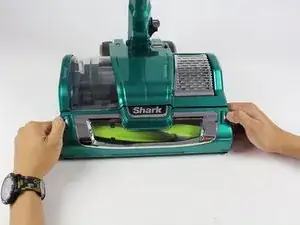

Найдите две защёлки с белыми стрелками. Они расположены по обе стороны крышки щётки.
Сдвиньте защёлки от центра пылесоса, чтобы разблокировать крышку щётки.
Поднимите крышку щётки вверх.
Шаг 2

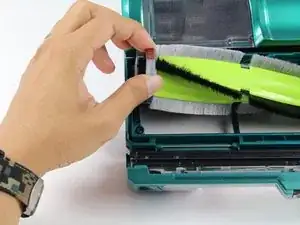

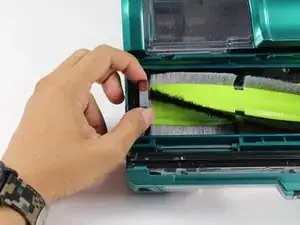

Выньте вал щётки, потянув за ярлык с надписью «pull».
Шаг 3
Убедитесь, что устройство выключено и отключено от источника питания перед началом работы.
Нажмите на рычаг пылесборника, чтобы освободить корпус пылесборника и добраться до фильтровой решётки.
Шаг 4
Снимите контейнер для пыли, подняв его с посадочного места.
Шаг 5
Переверните устройство дном вверх.

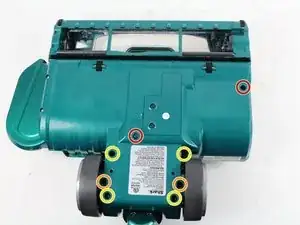

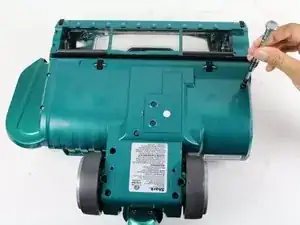

Удалите восемь винтов, показанных на изображении, вращая против часовой стрелки с помощью отвёртки Torx T15.
Два Torx‑винта длиной 14 мм
Два Torx‑винта длиной 16 мм
Четыре Torx‑винта длиной 21 мм
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
