Замена проводов и пружин питания iDevices iGrill
Компоненты, которые передают питание от батарей к электросхеме, могут потребовать замены, если устройство не работает даже после замены батарей. Здесь вы узнаете, как заменить кабели питания и пружины.
Шаг 1
Положите передний экран устройства на ровную поверхность, чтобы получить доступ к задней крышке. Удалите заднюю крышку устройства, чтобы получить доступ к батареям.

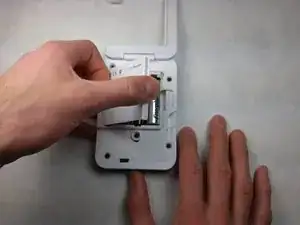

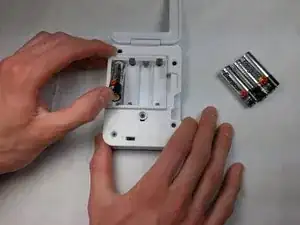

Шаг 2
Извлеките батареи из устройства, чтобы получить доступ к винтам, необходимым для снятия задней панели.

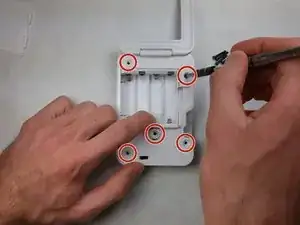

Шаг 3
Удалите пять черных винтов Phillips #0 длиной 10 мм с задней стороны устройства.
Удалите два серебристых винта длиной 5 мм Phillips с левой стороны внутренней крышки.

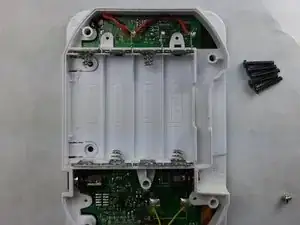

Шаг 4
Осторожно и медленно снимите заднюю крышку с iGrill, открывая доступ к кабелям питания на материнской плате.

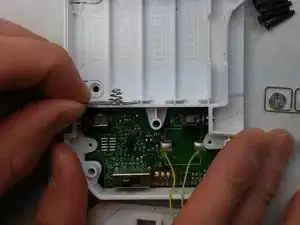

Шаг 5
Осторожно выньте металлические контакты к батареям из пластиковых креплений.
Разместите металлические контакты так, чтобы вы могли вытащить пластиковый компонент, удерживающий батареи, от материнской платы.
Удалите внутреннюю крышку устройства.
Шаг 6
После того как вы сняли заднее пластиковое покрытие, у вас будет доступ к материнской плате.

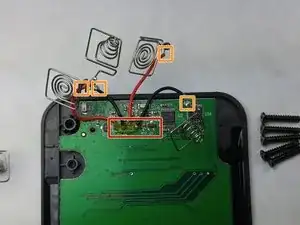

Шаг 7
Теперь у вас есть доступ как к металлическим контактам проводов передачи питания, так и к точкам пайки проводов передачи питания на материнской плате.
Если какие-либо из этих соединений оказались поврежденными, отремонтируйте их с помощью пайки и припоя.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
