Замена мотора пылесоса Bissell Pet Hair Eraser

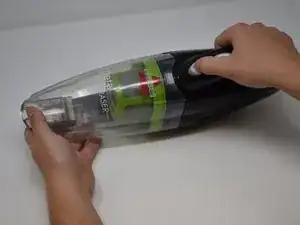

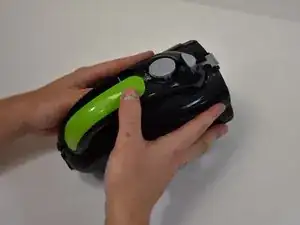

Устойчиво возьмите за ручку и нажмите кнопку освобождения.

Осторожно потяните контейнер для мусора вниз и в сторону от корпуса пылесоса.

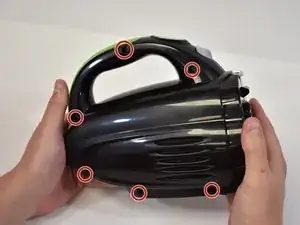

Удалите шесть винтов Phillips #2 диаметром 1,2 мм из ручки и основания.

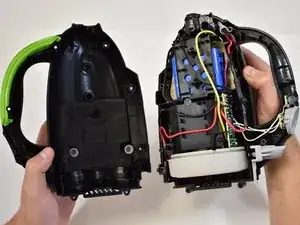

Возьмите каждую половину корпуса и осторожно потяните их в стороны.

Зеленая ручка, кнопка питания, линза индикатора зарядки и механизм освобождения контейнера для мусора не закреплены на месте.

После расщепления корпуса эти элементы могут сместиться.

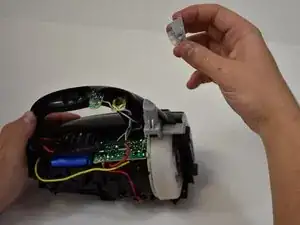

Кнопку питания можно снять, осторожно поднимая ее от печатной платы.

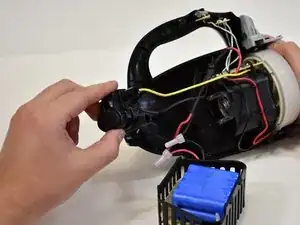

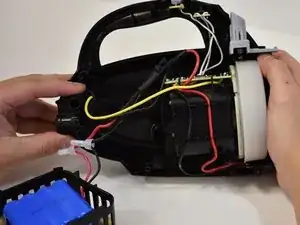

Снимите пластиковый фиксатор батареи, подняв его с крючков.

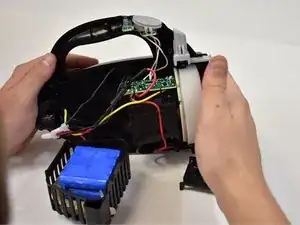

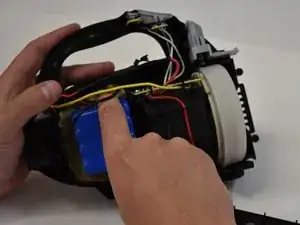

Удалите батарею, поднимая ее вертикально вверх.

Поместите батарею в сторону.

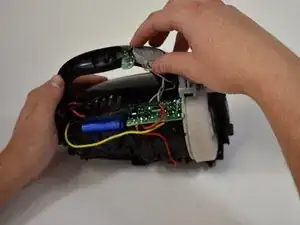

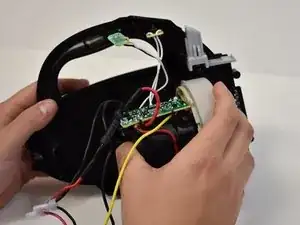

Возьмите разъем зарядного устройства и удалите его, аккуратно поднимая вертикально из корпуса.

Положите разъем зарядного устройства рядом с батареей.

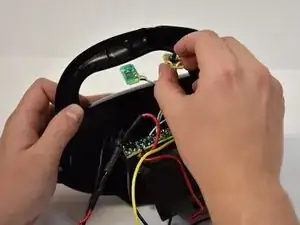

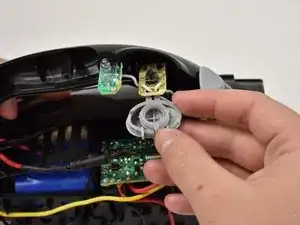

Удалите кнопку питания и светодиод индикатора зарядки, осторожно вытягивая их из корпуса.

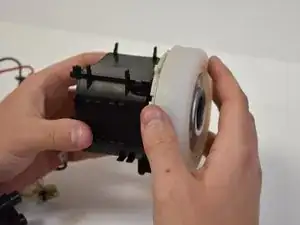

Мотор пылесоса можно удалить, вытянув его прямо из корпуса.

Все внутренние компоненты теперь удалены.

Отложите половины корпуса в сторону.

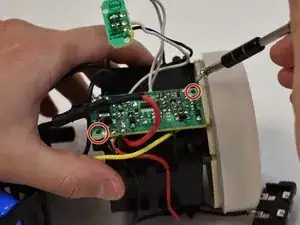

Удалите два винта Phillips #2 диаметром 1 мм в показанных местах.

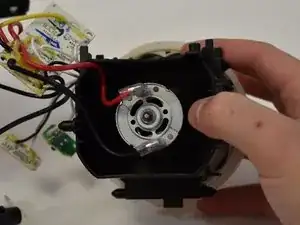

Отключите силовые провода от мотора пылесоса.

Красный силовой провод подключается к клемме с видимой красной точкой.

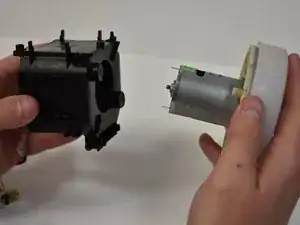

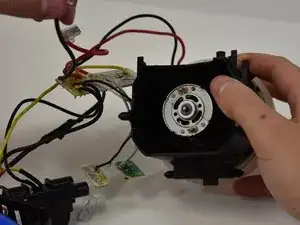

Возьмите мотор пылесоса и корпус, и аккуратно разъедините их.
