Замена конденсатора Cuisinart DFP-14BCN
Замена неисправного конденсатора восстановит подачу питания на двигатель, что позволит лезвиям вращаться. В моделях Cuisinart DFP-14BCN установлено два конденсатора, поэтому данные шаги можно повторить для замены каждого из них. Для удаления и установки конденсатора потребуется паяльник. Ознакомьтесь с руководством по пайке, чтобы получить инструкции по работе.
Конденсаторы потенциально опасны. Перед началом ремонта обязательно разрядите каждый конденсатор и соблюдайте все меры безопасности, описанные здесь: Остерегайтесь крупных конденсаторов.
Шаг 1
Перед началом разборки отключите кухонный комбайн от сети.
Снимите малую вставку, повернув её по часовой стрелке и потянув вверх.
Шаг 2
Снимите большую вставку, ухватившись за её боковые стороны и потянув вверх.
На этом шаге может раздаться щелчок — это срабатывает защитный механизм.
Шаг 3
Снимите крышку с чаши, повернув её по часовой стрелке и приподняв.
Шаг 4
Извлеките лезвия, ухватившись за пластиковую центральную часть и потянув вверх.
Избегайте прикосновения к лезвиям, так как они чрезвычайно остры.
Шаг 5
Поверните чашу так, чтобы ручка оказалась слева от вас.
Удерживая ручку, поверните её по часовой стрелке и приподнимите чашу, чтобы снять её.
Шаг 6
Переверните основание кухонного комбайна, подняв его и перевернув вверх дном.
Ориентируйте основание так, чтобы кнопки включения и импульсного режима были обращены к вам.
Поместите основание на чашу комбайна, чтобы оно не шаталось во время работы.
Шаг 7
Открутите два винта длиной 13,0 мм, крепящих корпус, с помощью крестовой отвёртки №2.
Шаг 8
Отогните пальцами резиновые ножки в переднем левом и заднем правом углах, потянув резину назад.
Открутите с помощью крестовой отвёртки №2 по винту длиной 13,0 мм под каждой резиновой ножкой.
Шаг 9
Снимите заднюю часть корпуса, приподняв её вверх.
Шаг 10
Осторожно: Будьте осторожны и не прикасайтесь к проводам конденсатора во время работы. По возможности используйте разрядный зонд для конденсаторов, чтобы безопасно снять опасный заряд.
Ориентируйте основание комбайна так, чтобы шнур питания был обращён к вам.
Найдите конденсатор, который необходимо заменить. Конденсатор выглядит как чёрный цилиндрический элемент.
В устройстве два конденсатора, но данные шаги описывают замену крайнего левого конденсатора.
Сдвиньте пластиковую крышку с белого провода на верхнем контакте конденсатора, аккуратно потянув за неё.
Шаг 11

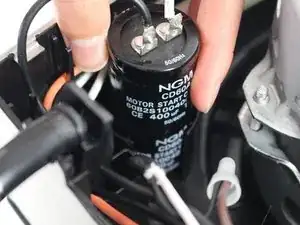

Извлеките конденсатор из пластикового крепления, потянув вверх.
Шаг 12

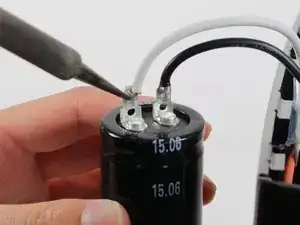

Удалите конденсатор, отпаяв белый и чёрный провод от его выводов с помощью паяльника.
Если вы нуждаетесь в помощи, ознакомьтесь с руководством по пайке.
При сборке необходимо будет припаять провода к выводам нового конденсатора.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
