Замена предохранительного выключателя Cuisinart DFP-14BCN

Перед началом разборки отключите комбайн от сети.

Снимите маленький толкатель, повернув его по часовой стрелке и поднимая вверх.

Снимите большой толкатель, захватив боковые стороны и потянув вверх.

При этом может прозвучать щелчок — это механизм безопасности отключается.

Снимите крышку с чаши, повернув её по часовой стрелке и поднимая.

Достаньте ножи, захватив пластиковую центральную деталь и поднимая вверх.

Избегайте контакта с лезвиями — они чрезвычайно острые.

Разместите ручку чаши так, чтобы она была слева от вас.

Возьмитесь за ручку и поверните по часовой стрелке. Поднимите чашу, чтобы снять её.

Переверните основание комбайна вверх дном, подняв его и перевернув.

Разместите основание так, чтобы кнопки «on» и «pulse» были обращены к вам.

Поставьте основание на верх чаши комбайна, чтобы оно не шаталось во время работы.

Снимите два винта 13,0 мм, удерживающие корпус, крестовой отверткой #2.

Поднимите переднюю левую и заднюю правую резиновые ножки, оттянув резину назад пальцами.

Удалите винт 13,0 мм под каждой резиновой ножкой крестовой отверткой #2.

Снимите заднюю панель корпуса, подняв её вверх.

Ориентируйте устройство так, чтобы шнур питания был обращён к вам.

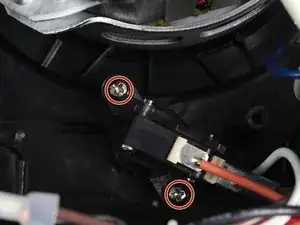

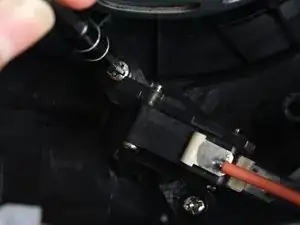

Снимите два винта 10,0 мм, удерживающие предохранительный выключатель, крестовой отверткой #2.

Потяните предохранительный выключатель вверх руками, чтобы извлечь его из корпуса.

Соскользните пластиковую крышку с коричневого провода, подключённого к предохранительному выключателю, аккуратно потянув.

Используйте паяльник, чтобы удалить припой с предохранительного выключателя для белого, коричневого и оранжевого проводов.

Следуйте этому руководству по пайке, чтобы получить помощь с выпаиванием.

Снимите предохранительный выключатель после того, как все провода будут выпаяны.

При сборке потребуется запаять белый, коричневый и оранжевый провода к новым контактам.
