Замена выключателя Cuisinart DFP-14BCN

Перед началом разборки отключите кухонный комбайн от сети.

Снимите малый толкатель, повернув его по часовой стрелке и подняв вверх.

Снимите большой толкатель, схватив его за боковые стороны и потянув вверх.

При этом может прозвучать щелчок — срабатывает механизм безопасности.

Снимите крышку с чаши, повернув её по часовой стрелке и подняв.

Достаньте лезвия, схватив пластиковую центральную часть и потянув вверх.

Избегайте контакта с лезвиями — они очень острые.

Поверните ручку чаши так, чтобы она была слева от вас.

Схватите ручку и поверните по часовой стрелке. Поднимите чашу, чтобы снять её.

Переверните основание кухонного комбайна вверх дном, подняв и перевернув его.

Разместите основание так, чтобы кнопки включения и импульсной работы были обращены к вам.

Поставьте основание сверху на чашу, чтобы оно не шаталось во время работы.

Удалите два винта 13,0 мм, удерживающие корпус, крестовой отверткой PH2.

Подденьте переднюю левую и заднюю правую резиновые ножки, оттянув резину пальцами назад.

Удалите по винту 13,0 мм под каждой резиновой ножкой крестовой отверткой PH2.

Снимите заднюю крышку, подняв её вверх.

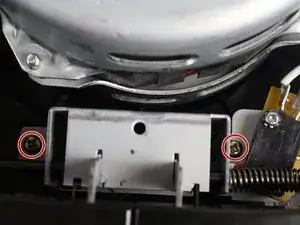

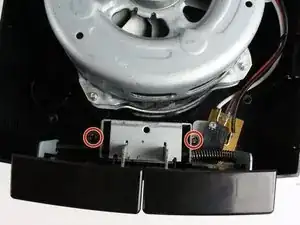

Удалите два винта 13,0 мм, удерживающие узел кнопок, крестовой отверткой PH2.

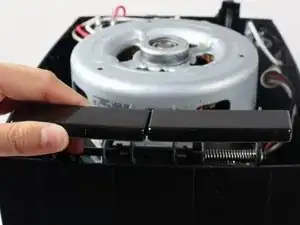

Выньте узел кнопок, потянув вверх.

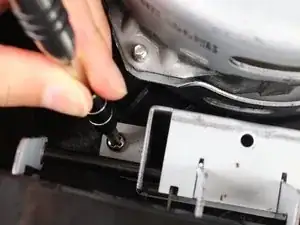

Удалите две гайки 5,5 мм с помощью головки 5,5 мм.

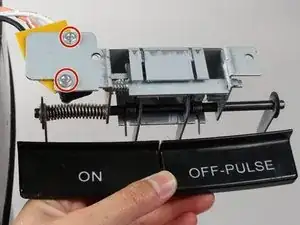

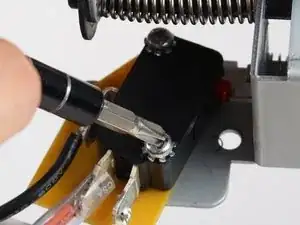

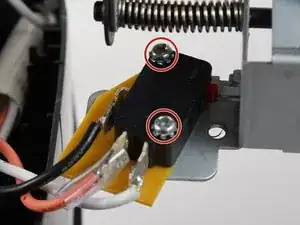

Удалите два винта 13,0 мм, которые крепят выключатель к узлу кнопок, крестовой отверткой PH2.

Винты имеют клей в резьбе, поэтому может потребоваться небольшое дополнительное усилие.

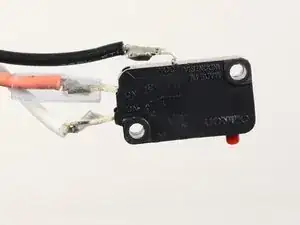

Сдвиньте выключатель и жёлтый пластик, чтобы снять узел кнопок.

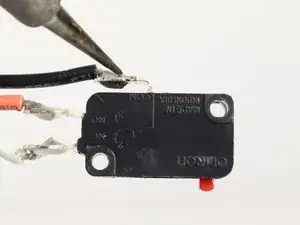

Отпаять белое, чёрное и красное соединения от выключателя с помощью паяльника.

Для дополнительной помощи обратитесь к руководству по пайке.

При сборке новый выключатель необходимо будет припаять на прежние соединения.
