Замена привода на универсальной чаше Braun multipractic K 3000

Бытовая техника

Если мотор кухонного комбайна вращается свободно, один из муфт на универсальной чаше может быть сломан. К сожалению, чаша больше не производится, и муфта недоступна в качестве запасной части. Один из вариантов — получить использованную чашу. Другой вариант — создать и заменить соответствующую муфту с помощью 3D-принтера. Об этом будет рассказано здесь.

Вы можете найти файлы для верхней муфты здесь.
Вы можете найти файлы для нижней муфты здесь.

Шаг 1

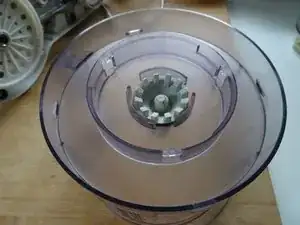

Переверните универсальную чашу, чтобы основание оказалось наверху.

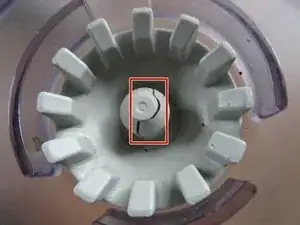

Трещина в муфте хорошо видна. Поэтому муфта slipping в чаше.

Шаг 2

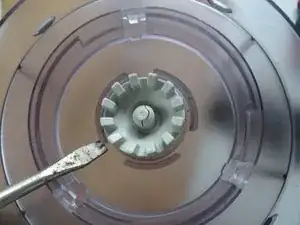

Осторожно снимите муфту с оси с помощью прочной плоской отвертки. Перемещайте ее несколько раз, чтобы она не застряла.

Шаг 3

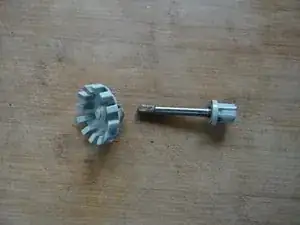

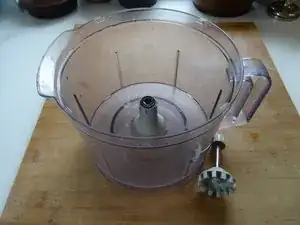

Здесь вы можете видеть ось и муфту.

Шаг 4

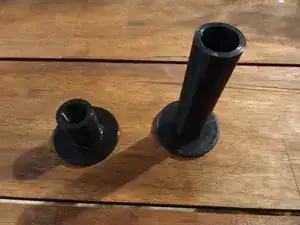

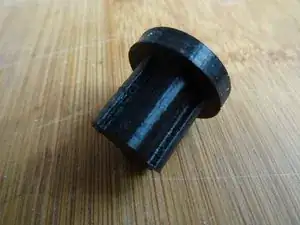

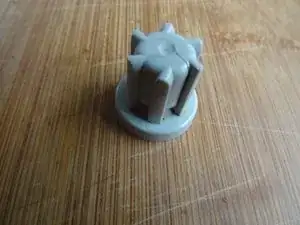

Создайте новую нижнюю муфту с помощью 3D-принтера. Печатайте два инструмента для прессовки (На рисунке 2) одновременно.

Новая муфта имеет меньшее количество пазов, но работает так же хорошо.

Немного смазывайте ось пищевым силиконовым маслом и вставляйте ее.

Обратите внимание на шайбы: сначала меньшая металлическая шайба сверху, затем черная пластиковая шайба и потом чуть больший пластиковый шайб. Внизу только металлическая шайба rests на муфте.

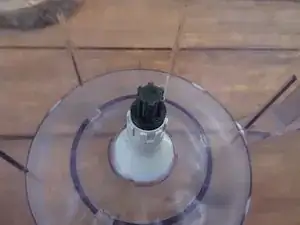

Установите новую муфту.

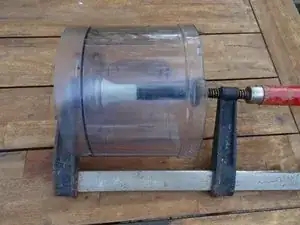

Поместите два инструмента для прессовки (или подходящее деревянное изделие) сверху и снизу и плотно зажмите привод с помощью винтового зажима. Он должен все еще иметь очень небольшое количество свободного хода, чтобы вал мог легко вращаться.
