Ремонт блокировки двери Metalflex ZV-446
Моя стиральная машина работала лишь после нескольких открываний и закрываний двери. Иногда она начинала сразу, иногда мне приходилось пытаться 8 - 10 раз, прежде чем она начинала стирку. Я предположил, что проблема связана с выключателем двери, который определяет, правильно ли закрыта дверь. Я думал, что проблема в контакте, поэтому машина считала, что дверь все еще открыта, и не начинала стирку. Я не нашел никакого устройства для ремонта в интернете, но некоторые люди интересовались, какой контакт за что отвечает. Поэтому я сделал фотографию во время ремонта и попытался выяснить, для чего нужны контакты.
Примечание: Еще одна проблема с блокировкой (с которой я столкнулся в другом устройстве, но с похожими симптомами) была вызвана смещением оси, на которой вращается защелка. Круглая передняя дверь была разобрана (винты и пластмассовые защелки), ось была установлена на место и закреплена клеем.
Шаг 1
Снимите блокировку двери с вашего устройства. На моей стиральной машине мне пришлось снять резиновую крышку и ослабить два винта. Затем блокировка снялась с прикрепленным 3-полюсным кабелем. На задней стороне была пластиковая панель, которую тоже нужно было открутить.
Шаг 2
Выдерните штекер и снимите красную крышку вокруг контактов. Она удерживается двумя защелками и достаточно плотно (не повредите крышку контакта). Используйте маленькую плоскую отвертку, чтобы отогнуть защелки.
Снимите верхнюю часть красного корпуса. Необходимо открыть шесть защелок. Убедитесь, что вы сначала сняли крышку контакта! Еще раз это лучше сделать с помощью маленькой плоской отвертки или лезвия.
Шаг 3

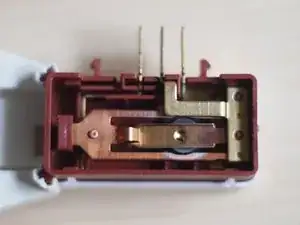

Центральный контакт общий для переключателя и реле. Правый идет к катушке и предназначен для релейной функции блокировки.
Левый — от выключателя двери. Именно он вышел из строя в моей стиральной машине.
Шаг 4

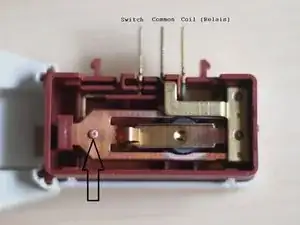

Стрелка указывает на контакт переключателя. Моя машина перестала работать, потому что выключатель двери работал неправильно. Машина никогда не обнаруживала закрытую дверь и, соответственно, никогда не начинала стирку.
Когда переключатель замыкается, медная пластина со стрелкой на картинке опускается. Снизу заканчивается контакт переключателя снаружи. Его можно снять из пластикового корпуса. Вам следует аккуратно приподнять медную пластину со стрелкой. После снятия можно очистить контактную область нижнего переключателя.
В моем случае жидкость для снятия лака не помогла, поэтому я соскоблил грязь лезвием. Я не вижу способа очистить верхний контакт переключателя, так как медная пластина не съемная. Для моего переключателя очистка нижнего контакта была достаточной, чтобы заставить стиральную машину работать!
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
