Замена сетевого кабеля сушилки
В этом руководстве мы заменим трёхконтактный штекер сушилки на четырёхконтактный.
Не во всех домах электропроводка устроена одинаково. При переезде в новый дом вы можете заметить, что не можете подключить свою сушилку к розетке. В большинстве случаев в новостройках установлены четырёхконтактные розетки для сушилки, но у вас может быть старая модель сушилки с трёхконтактным кабелем.
Это руководство поможет вам быть в ногу со временем, не тратя деньги на новую сушилку.
Шаг 1
Перед началом выполнения данного руководства ВЫКЛЮЧИТЕ АВТОМАТ, связанный с сушилкой.
Это поможет избежать травм и защитит провода от короткого замыкания.

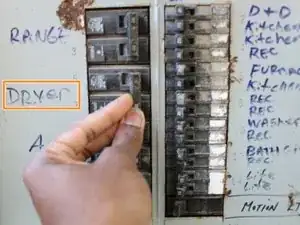

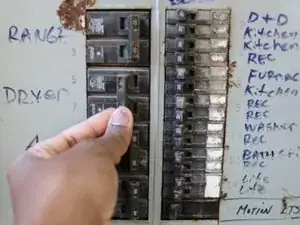

Найдите свой щиток - (Некоторые находятся снаружи, а некоторые внутри дома).
Как только он будет найден, найдите выключатель сушилки и переключите его в положение ВЛЕВО, чтобы выключить.
Шаг 2

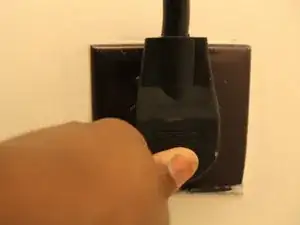

Отключите сушилку от стены.

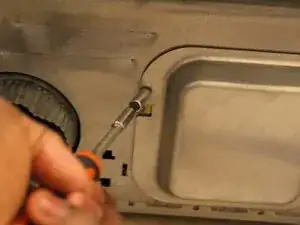

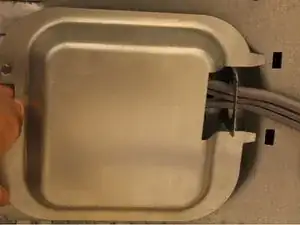

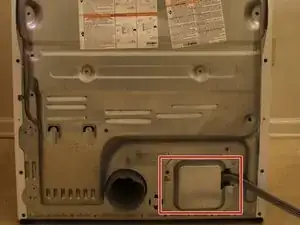

Используйте отвертку, чтобы удалить винты, фиксирующие крышку кабеля питания.
Шаг 3

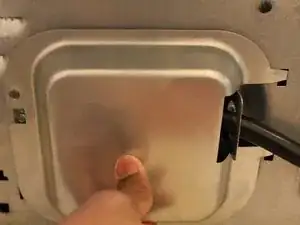

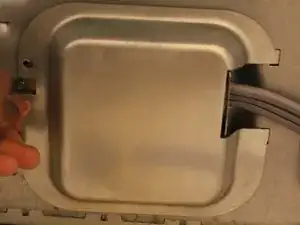

Снимите панель, передвинув её в сторону ВЛЕВО.
Шаг 4

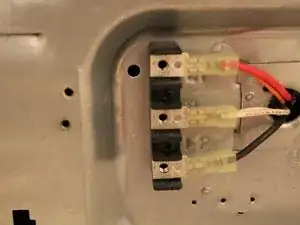

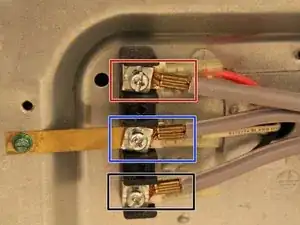

Теперь, когда панель снята, вы можете увидеть провода, которые нуждаются в замене.
Конфигурация проводов: питание сверху (обычно обозначается как КРАСНЫЙ или ЧЁРНЫЙ).
Заземляющий провод в середине (обычно обозначается как БЕЛЫЙ).
Нижний провод также является проводом питания (обычно обозначается как КРАСНЫЙ или ЧЁРНЫЙ).
Шаг 5

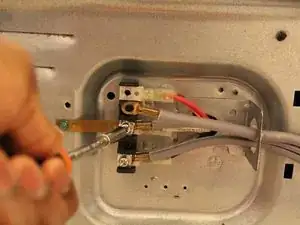

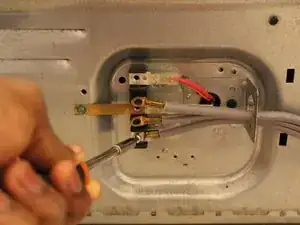

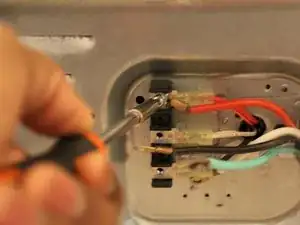

Удалите винты, которые удерживают три провода на месте.
Шаг 6

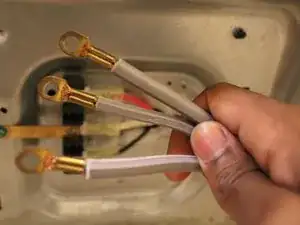

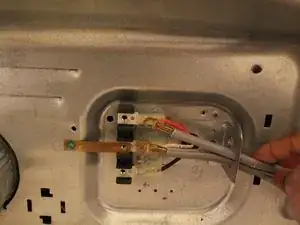

Теперь вы должны быть в состоянии свободно снять сетевой кабель.
Шаг 7

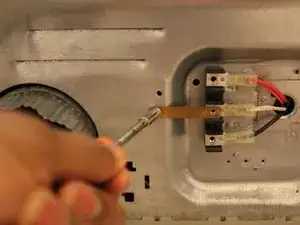

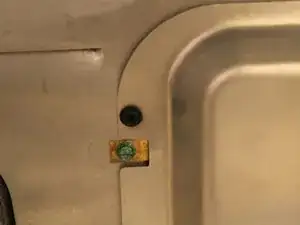

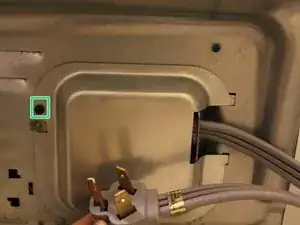

Теперь удалите зелёный винт, чтобы снять заземляющий кронштейн.
Шаг 8

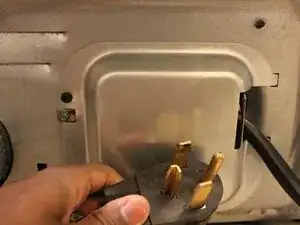

После того как всё снято, вы можете установить новый четырёхконтактный сетевой кабель.
В отличие от старого сетевого кабеля, новый должен иметь цвет, соответствующий типу провода (например, красный для питания и белый для заземления).

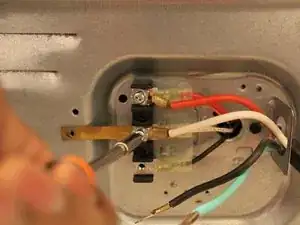

Вы можете начать закручивать провода, используя винты от старого кабеля к новому КРАСНОМУ ПРОВОДУ на ВЕРХУ.
Для БЕЛОГО ПРОВОДА возьмите золотую пластину и положите её на верх провода. Взяли винт и поместите его на золотую пластину, затем закрутите в СРЕДИНЕ.
Шаг 9

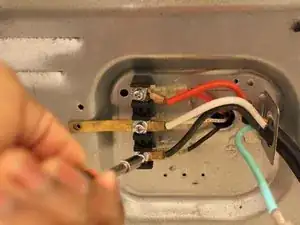

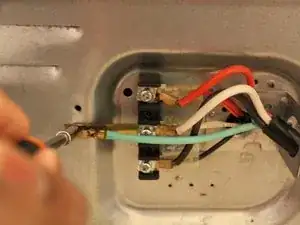

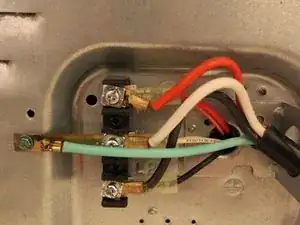

Прикрутите ЧЁРНЫЙ ПРОВОД в НИЗУ так же, как и красный провод.
У вас должен остаться дополнительный зелёный провод, который помещается там, где вы видели зелёный винт в начале.
Возьмите зелёный провод и поместите его на конец золотой пластины, затем возьмите зелёный винт и закрутите его для надёжного соединения.
Шаг 10
Скользите панель назад над сетевым кабелем и прикрутите её на место.
Шаг 11
Подключите сушилку обратно в розетку и идите к щитку, чтобы включить питание.
Теперь вы можете использовать свою сушилку в новом доме.
Если ваша сушилка не включается, проверьте щиток, чтобы убедиться, что не произошло короткого замыкания. Если да, переключите автомат в положение ВЫКЛ и проверьте подключения проводов.
Заключение
Чтобы собрать обратно в конфигурацию с тремя контактами, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
