Замена приводного ремня барабана Admiral AGD4675YQ3
Случилось непоправимое. Ваш сушильный аппарат Admiral AGD4675YQ3 перестал вращаться! Мокрое бельё начинает неприятно пахнуть, а в каждой компании, куда Вы звоните, отвечают, что ближайший специалист сможет приехать только через 3 дня. Не стоит переживать — сушилка устроена гораздо проще, чем может показаться. Скорее всего, приводной ремень соскочил с оси или порвался. Следуя данной инструкции, Вы быстро вернёте сушилку к работе и завершите стирку. В дополнение, приобретённые знания можно будет использовать для рассказов своим друзьям!
Шаг 1

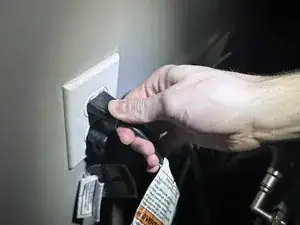

Отключите сушилку от электросети.
Шаг 2

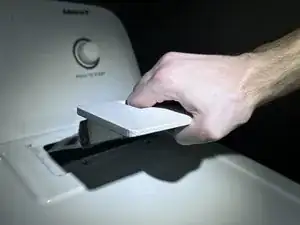

Извлеките фильтр для ворса.
Шаг 3
При выкручивании винтов следите, чтобы они не упали в канал фильтра. Если такое произойдёт, потребуется более сложная разборка, не описанная в данной инструкции.

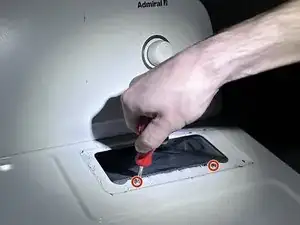

Используйте отвёртку Phillips #1 и выкрутите два винта Phillips #1 длиной 25,4 мм.
Шаг 4

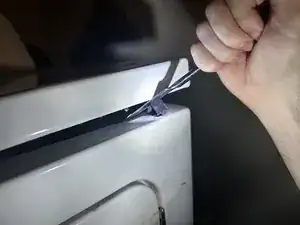

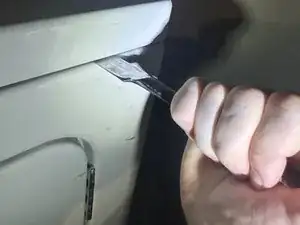

Удерживаясь правого угла, вставьте столовый нож в прорезь над дверцей сушилки.
Если нож не вставляется, скорее всего, Вы упираетесь в защёлку. Слегка сдвиньте нож левее, пока он не войдёт до упора.
Аккуратно подденьте защёлку с умеренным усилием — она должна освободиться.
Повторите то же самое с левой стороны.
Шаг 5

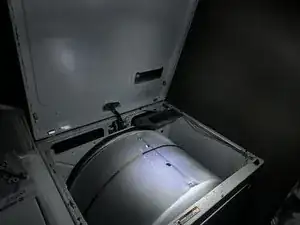

Полностью поднимите верхнюю крышку, чтобы она осталась в вертикальном положении.
Шаг 6

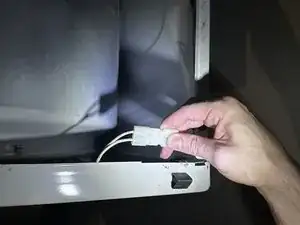

Отсоедините электрический разъём на правой стороне.
Шаг 7

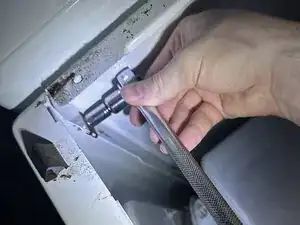

Открутите шестигранные винты длиной 18,4 мм с левой и правой стороны с помощью ключа-головки на 8 мм.

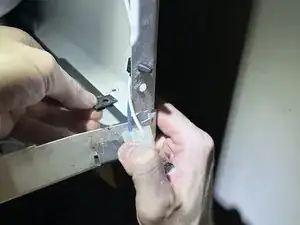

Снимите держатели, расположенные под винтами с обеих сторон.
Шаг 8

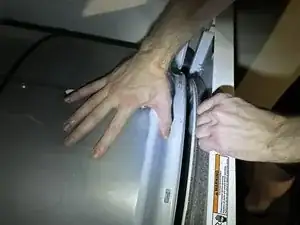

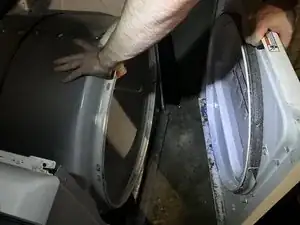

Удерживайте барабан большим пальцем и потяните переднюю панель сушилки вперёд, отводя её от барабана.
В нижних левом и правом углах находятся две защёлки, которые должны освободиться при открытии.
Отложите переднюю панель в сторону.
Шаг 9

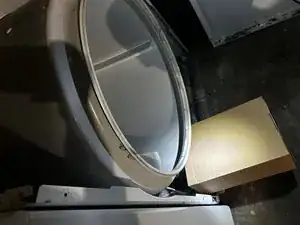

Поместите под барабан предмет размером с обувную коробку, чтобы зафиксировать барабан на месте.
Разместите его как можно дальше влево, чтобы освободить место для работы с узлом с правой стороны.
Шаг 10
Если ремень порван, просто удалите его и переходите к шагу 13.

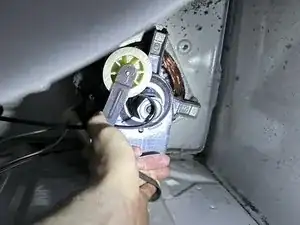

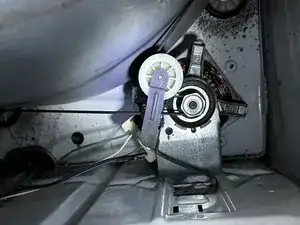

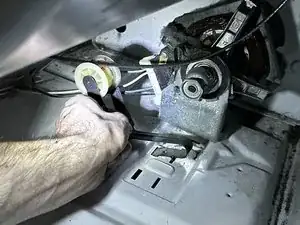

Зажмите рычаг натяжного ролика и сдвиньте ролик в сторону от барабана.
Снимите ремень с шестерни.
Шаг 11

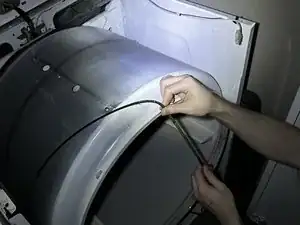

Снимите ремень с барабана.
Шаг 12

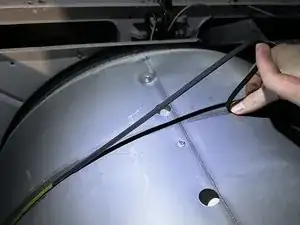

Наденьте новый ремень на барабан.
Обеспечьте совпадение рифлёной поверхности ремня с рифлёной поверхностью барабана.
Серийный номер и другая идентифицирующая информация на ремне должны быть направлены вверх.
Шаг 13

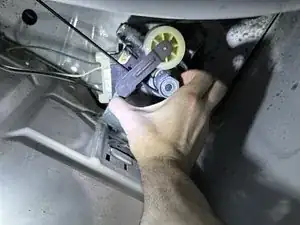

Сформируйте из ремня петлю и протяните её под натяжным роликом.

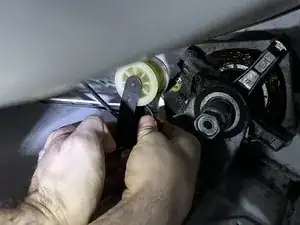

Сожмите рычаг натяжного ролика и наденьте петлю на шестерню.
Шаг 14

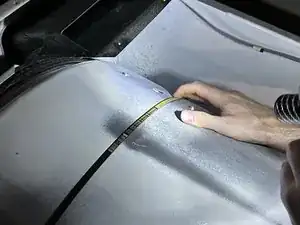

Поверните барабан против часовой стрелки и убедитесь, что ремень равномерно охватывает рифлёную часть барабана по всему периметру.
Если ремень смещается, аккуратно подправьте его кончиками пальцев.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
