Стиральная машина не включается без удара по ручке двери

Бытовая техника

Моя старая (1992 года) стиральная машина Zanussi FJ1040 с фронтальной загрузкой начинала работать только если я сильно ударял по ручке двери, иногда более одного раза. Это указывало, что неисправность заключается в блокировке двери, также называемой интерлоком. По соображениям безопасности блокировка двери физически препятствует ее открытию, если машина работала в последние минуты, чтобы предупредить попадание рук в вращающуюся машину.

Эта задержка времени может быть отрегулирована на моей блокировке двери с помощью регулировочного винта. Этот винт также позволяет включить замок, и если он не зафиксирован, машина не запустится. Это и была моя проблема, поэтому я отрегулировал винт для исправления. Я полагаю, что из-за многолетнего износа винт нуждался в перенастройке.

Существует множество различных блокировок двери для разных машин, и не все из них могут иметь регулировочный винт. Моя блокировка двери также используется на некоторых машинах AEG, Electrolux, Tricity и Bendix. Новая блокировка двери моего типа (текущий номер детали 1240348209) стоила бы мне £20-£30, но ей нужна была лишь регулировка. Я не нашел это решение нигде в Интернете, поэтому написал это руководство.

Шаг 1

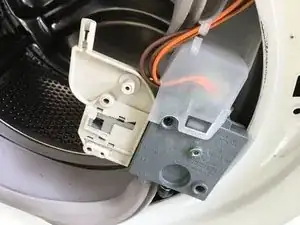

блокировка двери вытащена из стиральной машины.

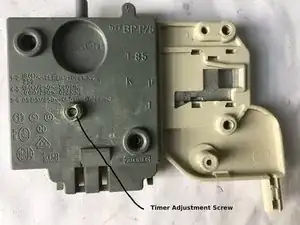

регулировочный винт в середине серого корпуса

Инструкции и видео по снятию блокировки двери широко доступны в Интернете. В общем, снимите ленту вокруг серой резиновой уплотнительной прокладки, оттяните резиновую прокладку от области блокировки двери, открутите два винта и выньте блокировку двери, как показано

Шаг 2

Поверните винт примерно на полоборота (по часовой стрелке). Это уменьшает расстояние, на которое биметаллическая пружина должна переместиться, чтобы включить замок, и сокращает время, необходимое для отключения замка, когда нагреватель остывает

На моей блокировке двери теперь замок всегда включается (чтобы машина могла запуститься), а задержка разблокировки составила удовлетворительные 30 секунд.

Шаг 3

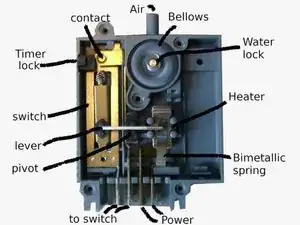

Показывает внутреннее устройство замка. Дисциплину разобрать было относительно легко (4 пластиковых зажима и 5 винтов). Это не обязательно делать, но помогает понять, что происходит.

Регулировочный винт находится прямо под нагревателем, поэтому он не показан.

Электрическая линия нагревает нагреватель, который, в свою очередь, нагревает и изгибает биметаллическую пружину. Это поднимает поворотный рычаг, который нажимает на переключатель. Если в системе слишком много свободы, рычаг не сможет нажать на переключатель достаточно сильно, чтобы его сработать. (Удар по машине, вероятно, давал ему достаточно движения для срабатывания переключателя).

Свобода в системе была уменьшена за счет поднятия сборки нагревателя с помощью регулировочного винта.

Когда переключатель срабатывает, электрические контакты замыкаются, отправляя сигнал остальной части машины, что можно включать. Срабатывание переключателя также перемещает черный замок таймера, который физически ограничивает механизм скольжения. (серебряный водяной замок также ограничивает этот механизм, но он работал нормально и не изменял
