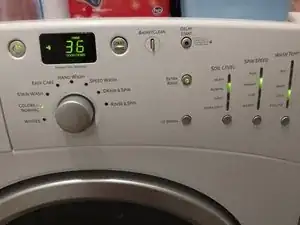

Замена переключателя стиральной машины (ремонт платы управления)

Прочитайте руководство полностью и осмотрите вашу панель управления и переключатели на случай, если они отличаются.

Я нашёл переключатели нужного размера на digikey.com, номер детали 2449-CR1102H4.3F160CT-ND. Номер детали 2449-CR1102H4.3F260CT-ND того же размера, но требует силы срабатывания 260 г вместо 160 г. Примечание: мне не удалось изменить ссылку для второй детали, поэтому при заказе переключателя с усилием 260 г измените 160 на 260 в номере детали.

В моей стиральной машине было 9 переключателей, поэтому я заказал по 10 штук (каждого типа). Я установил переключатели с усилием 160 г, так как они требовали примерно того же усилия, что и оригинальные переключатели.

На моих платах вокруг переключателей достаточно места. Любой моментный тактильный переключатель примерно 6.2 мм в стороне с верхней частью кнопки примерно 4.4 мм над платой, имеющий только два контакта с шагом контактов 5–5.08 мм, должен подойти.

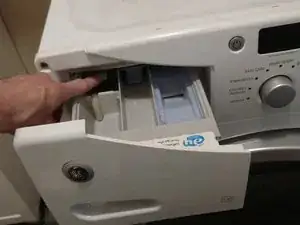

Выдвиньте лоток для моющих средств и аккуратно надавите на защёлку, выдвигая его.

Примечание: в лотке для моющих средств, вероятно, будет вода — слейте её и отложите лоток в сторону.

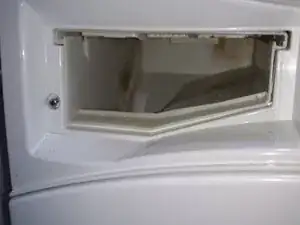

Снимите винт в нижней левой части, который находится за лотком для моющих средств.

Положите винт вместе с лотком, так как многие винты имеют разный размер.

Примечание: полезно использовать малярную ленту и приклеивать винты группами к снимаемым деталям или к верхней части стиральной машины рядом с местами, где они вкручиваются.

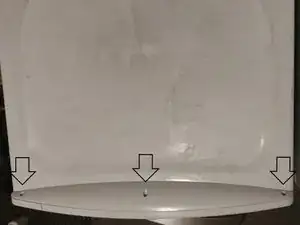

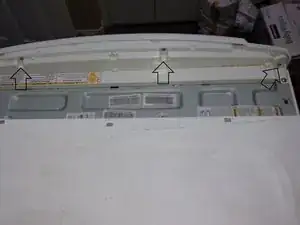

На фото вид сверху стиральной машины. Снимите три винта, удерживающие изогнутую пластиковую панель.

Аккуратно подденьте переднюю верхнюю часть назад — она должна отщелкнуться.

Отложите её вместе с тремя винтами (желательно приклеенными лентой к пластику).

Отключите стиральную машину от сети.

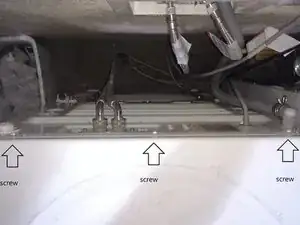

Снимите три винта сзади, которые удерживают верхнюю крышку. Примечание: по бокам от внешних винтов есть дополнительные отверстия. Вы можете пометить отверстие с винтом карандашом или кусочком ленты.

Сдвиньте верхнюю крышку назад примерно на 1/2–1 дюйма.

Поднимите передний край крышки на несколько дюймов и сдвиньте крышку назад ещё на 3–4 дюйма. Вы должны найти положение, в котором крышка будет лежать плоско на машине.

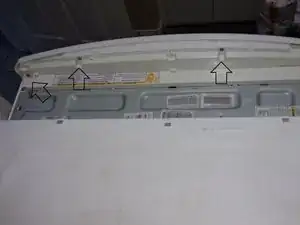

Снимите четыре винта, которые крепят панель управления.

Держа панель управления за верхние кромки по бокам, аккуратно потяните вверх и вперёд, пока панель не сдвинется вперёд.

Аккуратно потяните за нижний правый угол панели управления, чтобы освободить защёлки, удерживающие панель на месте.

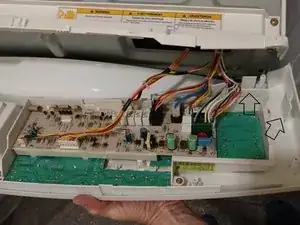

Две стрелки справа указывают на защёлки, которые удерживали правую сторону на месте.

На этом этапе вы можете использовать омметр для проверки некоторых переключателей. Сопротивление при нажатии должно составлять несколько ом или меньше.

Мои переключатели показывали при нажатии от 200 Ом до 2 кОм и, вероятно, были проблемой.

На фото с кругами показаны несколько переключателей. Снова убедитесь, что стиральная машина отключена. Подключите омметр к двум большим пятнам припоя в круге и нажмите кнопку. Возможно, потребуется помощник, чтобы держать панель управления.

Если это неудобно, вы можете снять панель управления и затем протестировать переключатели (см. следующий шаг).

Мой прибор показал около 7 кОм при отпускании. Примечание: 7 кОм — это сопротивление от резисторов на плате, а не от переключателя. При нажатии сопротивление между пятнами припоя должно быть несколько ом или меньше. Если сопротивление намного выше, переключатель, вероятно, неисправен и его следует заменить.

Если ваши переключатели оказались неисправны, пора снять панель управления.

Рекомендую сделать несколько фотографий разъёмов перед разборкой. Я полагаю, что каждый мой разъём подходит только в одно место, но у вас может быть иначе.

Каждое соединение имеет защёлку, которую нужно нажать при снятии разъёма.

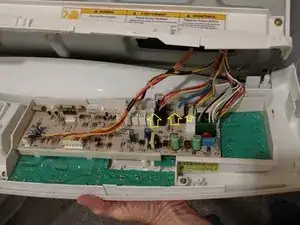

Стрелки указывают на несколько видимых в этой фотографии защёлок.

Примечание: я не знаю, насколько чувствительны к статике эти платы, поэтому если влажность очень низкая (что означает возможность накопления статики и повреждения при прикосновении), постарайтесь заземлиться перед контактом с платой. Если вы встанете и пройдётесь, заново заземлитесь перед прикосновением к платам.

Если у вас есть прибор с металлическим корпусом и трёхштырьковой вилкой (микроволновая печь и т.п.), вы можете прикоснуться к металлическому корпусу, чтобы заземлиться. Примечание: прибор не нужно включать, он просто должен быть подключён.

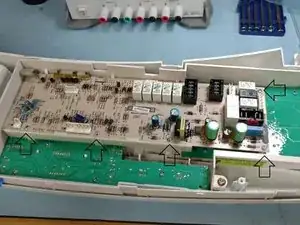

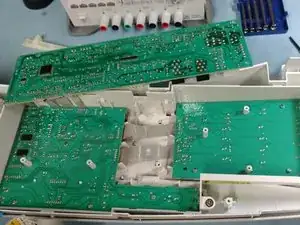

Переключатели находятся на двух нижних платах, поэтому снимите верхнюю плату, открутив пять винтов (первая фотография), которые её удерживают.

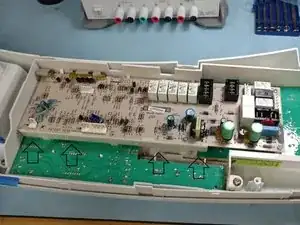

На второй фотографии показано, куда следует поместить пальцы, чтобы аккуратно поднять пластиковую планку над стойками (там, где крепятся винты).

Когда пластиковая планка освободится, слегка потяните плату на себя. Обратите внимание, как задняя часть платы входит между пластиковыми защёлками сзади. Это важно при сборке плат обратно.

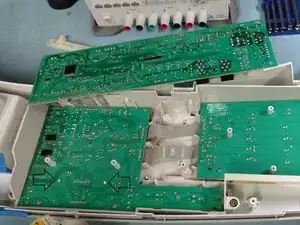

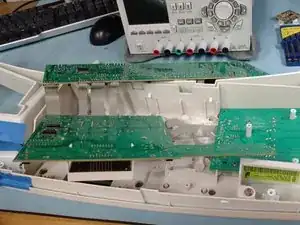

Вы можете аккуратно уложить верхнюю плату поверх задней, оставив все ленточные кабели подключёнными (третья фотография).

Удалите четыре винта, крепящие правую печатную плату.

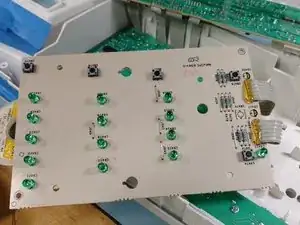

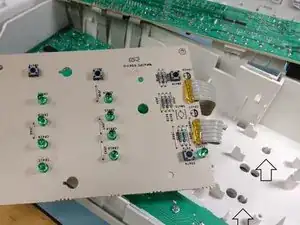

Вы можете аккуратно приподнять и повернуть плату влево (как показано на втором изображении). На передней стороне платы видны пять переключателей.

Полезно обвести ручкой каждый переключатель на обратной стороне платы (зелёная сторона). Это может сэкономить время при выпаивании переключателей. Примечание: если какой‑то переключатель оказался неисправен, я бы заменил все. При цене 20 центов за штуку не стоит снова вскрывать стиральную машину позже.

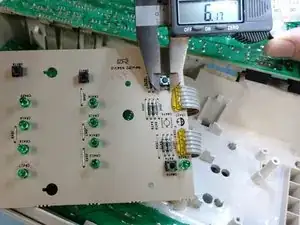

Если вы ещё не измеряли переключатели, сейчас подходящее время. На третьем изображении показано, как я использовал цифровой штангенциркуль для измерения переключателя, чтобы знать, что заказать.

Примечание: при замене переключателей запах от платы/паяльного олова был очень резким. Рекомендую выполнять эту работу на улице с вентилятором, мягко отдувающим пары.

Снова предполагаю, что вы умеете паять и выпаивать переключатели. Я использовал отсос для припоя, чтобы удалить припой со всех контактов переключателей.

Примечание: у меня нет фотографии процесса выпаивания, потому что в тот момент я не думал о написании руководства.

Попробуйте сначала удалить и заменить только один переключатель. Так вы сможете сравнить физический размер, высоту, шаг выводов и усилие привода между новым и старым переключателем.

Когда из контактов первого переключателя будет удалено как можно больше припоя, я использовал маленькую плоскую отвёртку, чтобы надавить на выводы и освободить их от платы. Если это не помогает, используйте отвёртку, чтобы аккуратно поддеть переключатель с передней стороны, одновременно нагревая припой с обратной стороны.

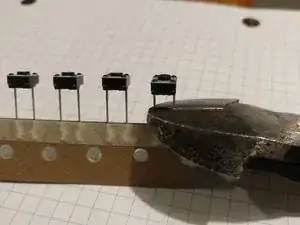

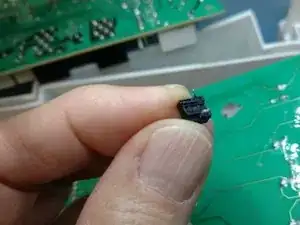

После удаления старого переключателя отрежьте один из новых переключателей (первое изображение) и сравните их. Оставьте достаточную длину выводов. Вы всегда можете обрезать их короче после пайки. Убедитесь, что он входит в отверстие и что кнопка примерно такой же высоты, как у старого переключателя.

Примечание: отверстия на моей плате намного больше, чем нужно, даже для старых переключателей. Я заметил, что помогает загнуть выводы, чтобы переключатель не выпадал из платы при переворачивании для пайки.

Вставьте новый переключатель и удерживайте его одной рукой. Другой рукой загните выводы в противоположные стороны. Гните вдоль широкой стороны прямоугольной ножки (проще всего). На втором изображении показаны загнутые ножки после того, как один переключатель вывалился прежде, чем я успел его припаять.

Припаяйте одну из ножек переключателя к плате. Затем переверните плату и проверьте, выровнен ли переключатель по контуру, обведённому на передней стороне платы. Если он не по центру, нагрейте припой и сдвиньте переключатель чуть‑чуть до выравнивания.

После выравнивания закрепите плату и прижмите её, одновременно нажимая кнопку на передней панели для заменённого переключателя. Если при нажатии вы слышите щелчок, значит переключатель стоит правильно. В этом случае припаяйте оставшийся контакт.

Если щелчка нет, вероятно, переключатель нужно немного сдвинуть, чтобы выровнять его с толкателем соответствующей кнопки (стрелки на третьем изображении). Смотрите на толкатель и переключатель при установке платы, чтобы понять, в какую сторону двигать переключатель. Повторно нагрейте припой, сдвиньте переключатель по необходимости и припаяйте оставшийся контакт.

После замены всех переключателей на плате обрежьте излишнюю длину выводов новых переключателей.

Переустановите плату и закрепите её винтами.

Нажмите каждую кнопку ещё раз и прислушайтесь к щелчку.

Отвинтите левую печатную плату. Примечание: у моей платы было семь посадочных мест под винты, но установлено только шесть. Возможно, это не важно, но я сделал фотографию и убедился, что возвращаю винты в те же отверстия.

На втором изображении показаны две пластиковые защёлки, которые нужно сжать друг к другу, чтобы освободить плату. Защёлки расположены достаточно далеко друг от друга, поэтому я мог нажимать по одной, подтягивая ту сторону платы.

Как только левая плата освободится, замените на ней все переключатели и проверьте выравнивание (слушайте щелчок, так же как и на предыдущей плате).

Обрежьте излишки выводов.

Когда все переключатели будут исправны, закрепите плату винтами и ещё раз проверьте щелчки.

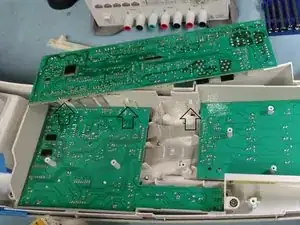

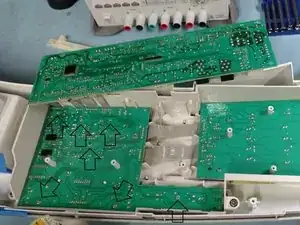

Три стрелки показывают, где должна располагаться задняя кромка платы, чтобы она удерживалась на месте. Плата должна находиться между двумя вертикальными гребнями и треугольным выступом сверху.

Сдвиньте плату с пластиковой планкой поверх стоек.

Прикрутите плату винтами.

Подключите все провода к панели управления и сравните с вашей фотографией, чтобы убедиться, что всё правильно.

Соберите оставшиеся части стиральной машины в обратном порядке.

Примечание: когда я закончил, я включил стиральную машину, и все кнопки работали.

На следующий день моя жена попыталась запустить стирку. Она сказала, что вода не набирается и машина звучит иначе, поэтому она отключила её от сети.

Через несколько часов, когда я вернулся домой, я включил машину снова. Она поняла, что потеряла питание, не завершив цикл, поэтому попыталась слить воду (воды не было) и затем разблокировала дверь.

Я провёл цикл стирки, и всё работало нормально. Не уверен, была ли какая‑то проблема или она случайно отключила машину во время работы. Не думаю, что замена переключателей могла вызвать такие симптомы.

В любом случае теперь всё работает нормально. Мы уже сделали десятки стирок без проблем.

Удачи.
