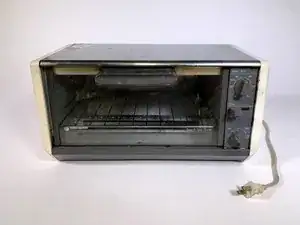

Разборка тостера Black and Decker Toast R Oven TRO405
Данное руководство по разборке предназначено для тостера Black and Decker Toast R Oven TRO405. Помимо функций тостования, выпечки и гриля, пользователи, заглянувшие внутрь, могут оценить полностью аналоговые внутренние механизмы устройства. Но будьте осторожны — эти внутренние системы могут быть довольно сложными. Многие аналоговые компоненты закреплены заклёпками, а значит, при попытке разобрать их глубже, чем указано в данном руководстве, вы рискуете нанести непоправимый ущерб своему тостеру. Данная модель тостера устаревшая и, скорее всего, сильно изношена. Именно поэтому ремонт может быть особенно полезен, поскольку помогает справиться с последствиями износа. При разборке тостера мы не столкнулись с какими-либо опасностями, однако всегда следует помнить о наличии острых или потенциально опасных частей устройства. Кроме того, очистка прибора влажной тканью перед разборкой делает процесс более гигиеничным и безопасным.
Шаг 1
Перед началом работы убедитесь, что тостер отключён от электросети.
Перед началом разборки рекомендуется удалить основные загрязнения внутри тостера.

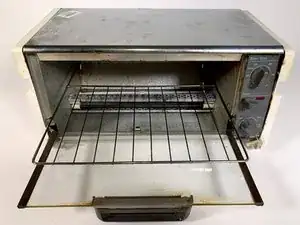

Откройте дверцу тостера и извлеките решётку-поддон.
Шаг 2

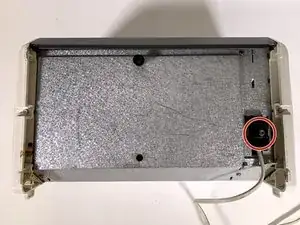

Переверните тостер вверх дном, чтобы увидеть его нижнюю часть.

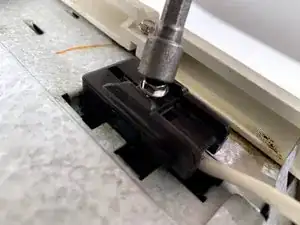

Используя ключ-головку 1/4 дюйма, выверните винт длиной 15,7 мм, крепящий тёмно-коричневую пластиковую крышку проводов.
Снимите крышку проводов.
Шаг 3

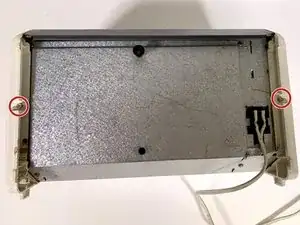

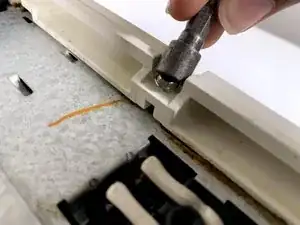

Продолжая использовать ключ-головку 1/4 дюйма, выверните острый винт длиной 19 мм с каждой белой пластиковой боковой панели.
Шаг 4

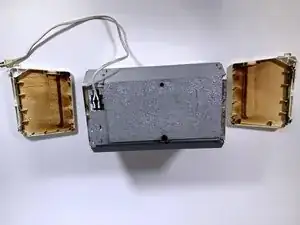

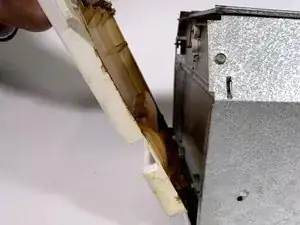

После выкручивания винтов снимите боковые панели, потянув их вверх и в сторону от корпуса тостера. Возможно, потребуется немного пошевелить панели, чтобы освободить их.
Шаг 5
Снимите серую металлическую деталь с передней нижней части (они будет сверху, поскольку тостер перевёрнут вверх дном).
Шаг 6
Используйте ручку лотка для крошек, чтобы поднять его вверх.
Сдвиньте тонкий металлический язычок на нижней стороне лотка из кольца на корпусе тостера.
Шаг 7

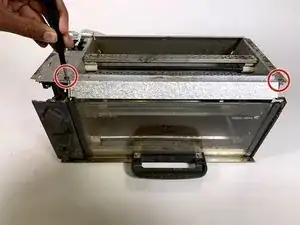

Используя отвёртку Phillips #1, выверните два острых винта длиной 10 мм, расположенных на концах металлической планки под дверцей тостера (находятся сверху, поскольку устройство перевёрнуто вверх дном).
Шаг 8

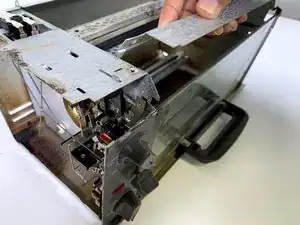

Сдвиньте вверх металлическую планку, освободив её после выкручивания винтов.
Шаг 9

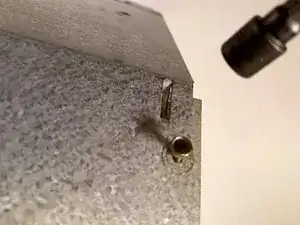

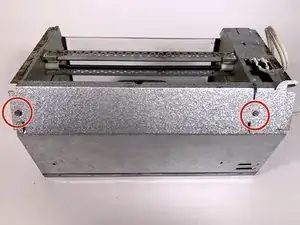

Используя ключ-головку 1/4 дюйма, выверните винты длиной 10 мм с задней части тостера.
Поверните тостер обратно в нормальное положение.
Шаг 10

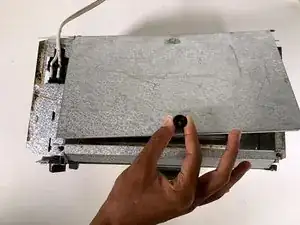

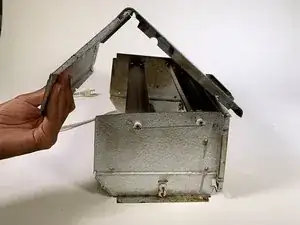

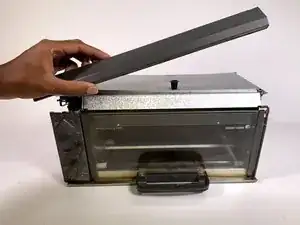

Удерживая нижнюю часть металлической детали, с которой только что сняты винты, поднимите её, пока она полностью не отделится от корпуса тостера.
Шаг 11

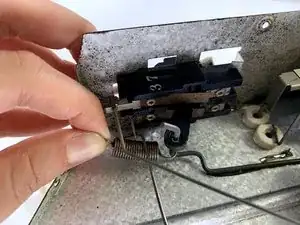

На стороне тостера, где расположено большинство внутренних механизмов, находится пружина. Удалите её, отсоединив каждый конец пружины от корпуса тостера.
Шаг 12

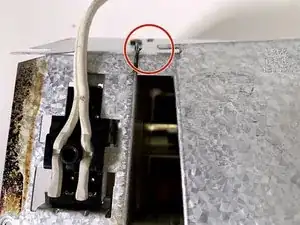

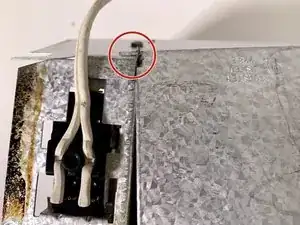

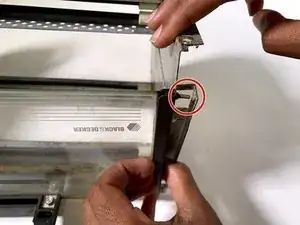

На стороне дверцы тостера, противоположной панели управления, сдвиньте язычок в сторону от корпуса тостера.
На стороне с элементами управления сдвиньте кольцо на дверце вдоль провода, соединяющего её с корпусом тостера, пока оно полностью не освободится.
Шаг 13

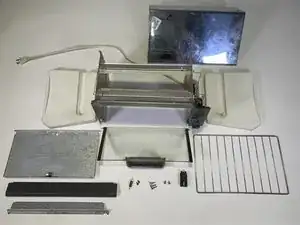

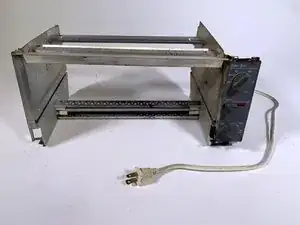

Поздравляем, Вы успешно выполнили разборку тостера Black and Decker Toast R Oven TRO405.

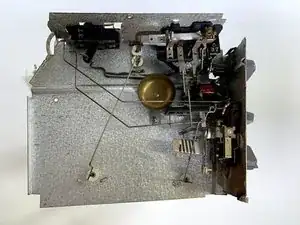

На боковой стороне тостера находятся очень интересные внутренние механизмы! Разобрать их без повреждения невозможно, поскольку они соединены заклёпками, но мы рекомендуем попробовать разобраться, как они работают!
Перевод руководства с ifixit.com
